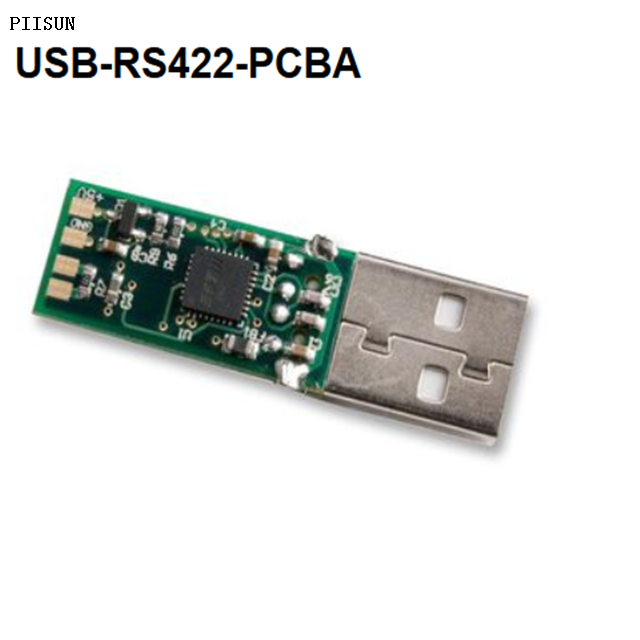

USB-RS422-PCB USB PARA RS422 UART CONVERSOR SERIAL PCB USB para RS422 Adaptador PCB com eletrônica embarcada, conector USB e LEDs

 Módulos de interface FTDI USB-RS422-PCBA USB para conversor incorporado RS422 PCB Assy

     O USB-RS422-PCB é um conversor PCB UART serial de nível USB para RS422 que incorpora o dispositivo IC de interface USB para serial UART FT232RQ da FTDI que lida com toda a sinalização e protocolos USB.O PCB fornece uma maneira rápida e simples de conectar dispositivos com interface RS422 a USB

O conversor USB-RS422-PCBA fornece uma interface serial USB para RS422 com um conector USB tipo A simples e PCB para fácil integração em um projeto ou como base de um cabo conversor.

Um IC de interface UART USB para serial FT232RQ lida com toda a sinalização e protocolos USB.

A eletrônica integrada também inclui o transceptor RS422 mais LEDs Tx e Rx que fornecem uma indicação visual do tráfego de Tx e Rx.

Resumo do Produto

O USB-RS422-PCBA é um conversor UART serial de nível USB para RS422. O PCB incorpora FT232RQ USB para dispositivo IC de interface UART serial que lida com toda a sinalização e protocolos USB. O PCB fornece uma maneira rápida e simples de conectar dispositivos com uma interface RS422 a USB A eletrônica integrada também inclui um transceptor RS422 mais LEDs Tx e Rx que fornecem uma indicação visual do tráfego UART.O PCB é alimentado por USB e compatível com USB 2.0 de velocidade total.Este recurso pode ser usado para criar um acesso de transferência de arquivos protegido por segurança ou senha usando o PCB.O USB-RS422-PCBA requer drivers USB que são usados ​​para fazer o FT232R no PCB aparecer como uma porta COM virtual (VCP).Isso permite que o usuário se comunique com a interface USB através de uma porta de emulação serial de PC padrão.

· Todo o protocolo USB controlado pela eletrônica no PCB

· Interface EIA/TIA-422 com baixos requisitos de energia

· Taxas de transferência de dados de 300 baud até 3Mbaud

· EEPROM interna com área gravável pelo usuário

· PCB é alimentado por USB, sem necessidade de fonte externa

· Baixo consumo de largura de banda USB

· Compatível com controlador host UHCI/OHCI/EHCI

· Compatível com USB 2.0 de velocidade total

· Suporte para FT232R FTDIChip-ID™ para maior segurança

             Número da peça A Tabela 1.1 a seguir fornece detalhes do USB-RS422-PCB disponível.

Aplicações Típicas

• Conversor de Nível USB para Serial RS422.

• Atualização de periféricos legados para USB.

• Interface Microcontrolador UART ou I/O para USB.

• Interface FPGA/PLD para USB.

• Interface USB para PC de instrumentação.

• Controle Industrial USB.

• Transferências de arquivos protegidas por senha USB.

Características

• USB-RS422-PCB fornece uma interface USB para RS422 serial UART.

• Todo o protocolo USB controlado pela eletrônica na PCB.

• Interface EIA/TIA-422 com baixos requisitos de energia.

• Suporte de interface UART para 7 ou 8 bits de dados, 1 ou 2 bits de parada e ímpar/par/marca/espaço/sem paridade.

• Taxas de transferência de dados de 300 baud até 3 Mbaud.

• EEPROM interna com área gravável pelo usuário.

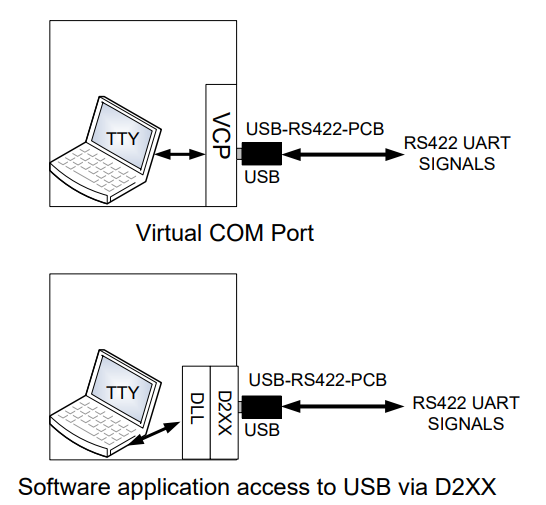

• O VCP isento de royalties da FTDI permite a comunicação como uma porta COM emulada padrão e os drivers 'diretos' D2XX fornecem interface de programação de aplicativos DLL.

• Suporte para o recurso FT232RQ FTDIChip-ID™ para maior segurança.

• A PCB é alimentada por USB – não é necessária alimentação externa.

• Baixo consumo de largura de banda USB.

• Compatível com controlador host UHCI/OHCI/EHCI.

• Compatível com USB 2.0 Full Speed.

• Faixa de temperatura operacional de -40°C a +85°C.

• Compatível com FCC, CE, UKCA e RoHS.

• Proteção ESD para E/S RS-422 ±15kV Modelo de corpo humano (HBM) ±15kV EN61000-4-2 Descarga de entreferro ±8kV EN61000-4-2 Descarga de contato
