Conversor serial USB-RS232-PCBUSB para RS232 UART PCBUSB para adaptador serial RS232 PCB com eletrônicos incorporados, conector USB e LEDsUSB para interface serial RS232 PCB para cabo

• Taxas de dados: 1 MBaud

• Velocidade USB: Velocidade máxima      (12Mbps)

• Interfaces: UART

• Conector USB: Tipo A

• Conector final: -

• Detalhes do cabo: -

• Pacotes: N / D

• Canais: 1

• Tensão de E/S: RS232

• Classe USB: FTDI      Motoristas

• Potência máxima de saída: +5V/75mA

• CI interno FTDI: FT232R

• Operativo      Temperatura: -40°C a +85°C

O conversor USB-RS232-PCBA fornece uma interface serial USB para RS232 com um conector USB A simples e PCB para fácil integração em um design ou como base de um cabo conversor.

Características:

·        Todo o protocolo USB é controlado pela eletrônica encapsulada no conector USB.

·        Taxas de transferência de dados de 300 baud a 1 Mbaud.

·        Faixa de temperatura estendida (-40oC a +85oC).

·        Hardware totalmente assistido (RTS#/CTS#) ou handshake de software X-On/X-Off.

·        O nível de saída de tensão adicional é 0v

·        CE, FCC e UKCA aprovados.

Descrição

O USB-RS232-PCB é um conversor PCB UART serial de nível USB para RS232 que incorpora o dispositivo IC de interface USB para serial UART FT232R da FTDI que lida com toda a sinalização e protocolos USB.O PCB fornece uma maneira rápida e simples de conectar dispositivos com interface serial de nível RS232 a USB.Cada USB-RS232-PCB contém uma pequena placa de circuito eletrônico interno, utilizando o FT232R mais um conector USB tipo A.A folha de dados do FT232R, DS_FT232R, está disponível em https://ftdichip.com/.A eletrônica integrada também inclui um deslocador de nível RS232 além de LEDs Tx e Rx que fornecem uma indicação visual do tráfego UART.Todos os componentes utilizados, incluindo o FT232R, são isentos de Pb (compatíveis com RoHS).

           Número da peça A Tabela 1.1 a seguir fornece detalhes do USB-RS232-PCB disponível

Aplicações Típicas

• Conversor de Nível USB para Serial RS232.

• Atualização de periféricos legados para USB.

• Interface Microcontrolador UART ou I/O para USB.

• Interface FPGA/PLD para USB.

• Interface USB para PC de instrumentação.

• Controle Industrial USB.

• Transferências de arquivos protegidas por senha USB.

Características

• USB-RS232-PCB fornece uma interface UART serial USB para RS232.

• Todo o protocolo USB controlado pela eletrônica na PCB.

• Interface de comunicação EIA/TIA-232 e V.28/V.24 com baixos requisitos de potência.

• Suporte de interface UART para 7 ou 8 bits de dados, 1 ou 2 bits de parada e ímpar/par/marca/espaço/sem paridade.

• Handshaking de hardware totalmente assistido (RTS#/CTS#) ou software X-On/X-Off.

• Taxas de transferência de dados de até 1 Mbaud.

• EEPROM interna com área gravável pelo usuário.

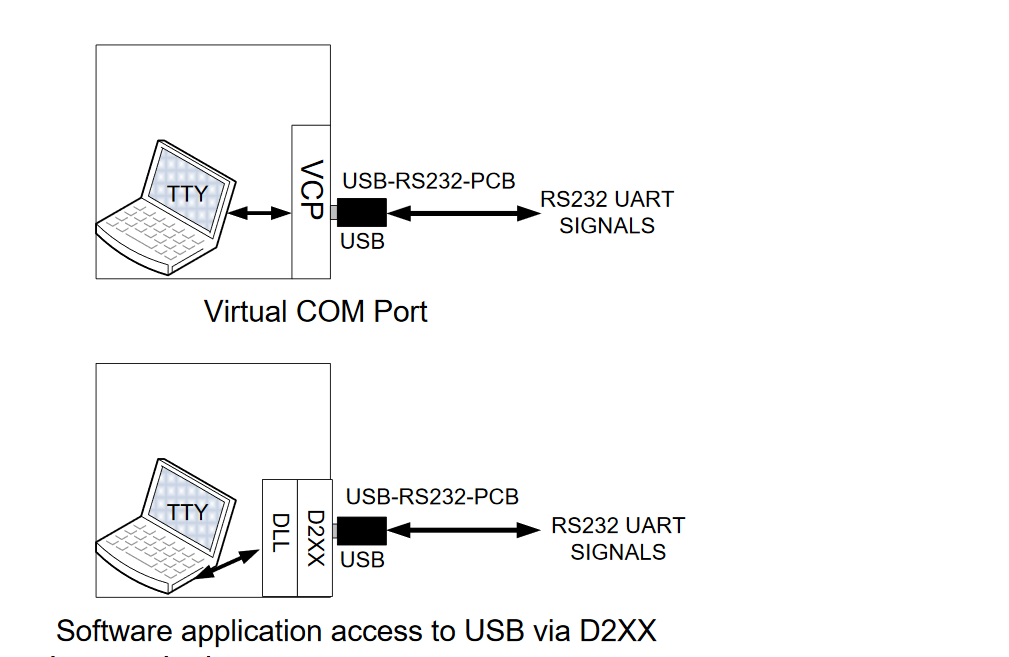

• O VCP isento de royalties da FTDI permite a comunicação como uma porta COM emulada padrão e os drivers 'diretos' D2XX fornecem interface de programação de aplicativos DLL.

• Suporte para o recurso FT232R FTDIChip-ID™ para maior segurança.

• A PCB é alimentada por USB – não é necessária alimentação externa.

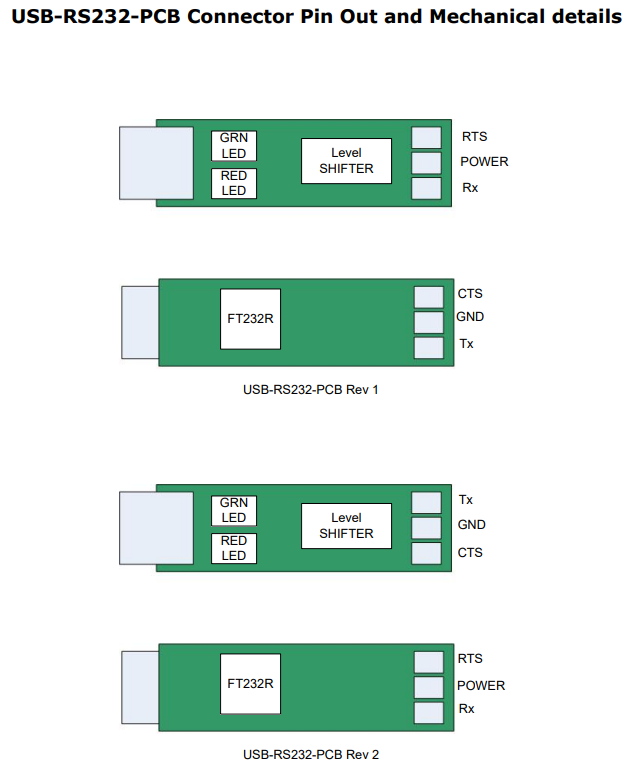

• 6 saídas fornecem Tx, Rx, RTS#, CTS#, POWER e GND.

• Baixo consumo de largura de banda USB.• Compatível com controlador host UHCI/OHCI/EHCI.

• Compatível com USB 2.0 Full Speed.

• Faixa de temperatura operacional de -40°C a +85°C.

• Proteção ESD para E/S RS-232 ±15kV Modelo de corpo humano (HBM) ±15kV EN61000-4-2 Descarga de entreferro ±8kV EN61000-4-2 Descarga de contato
