TTL-232R-5V
PIISUN
| Quantidade: | |
|---|---|
Passo de 0,1'
Condutor 26AWG
Todo o protocolo USB tratado pela eletrônica no cabo USB
Conecte diretamente a um microcontrolador UART ou pinos de E/S

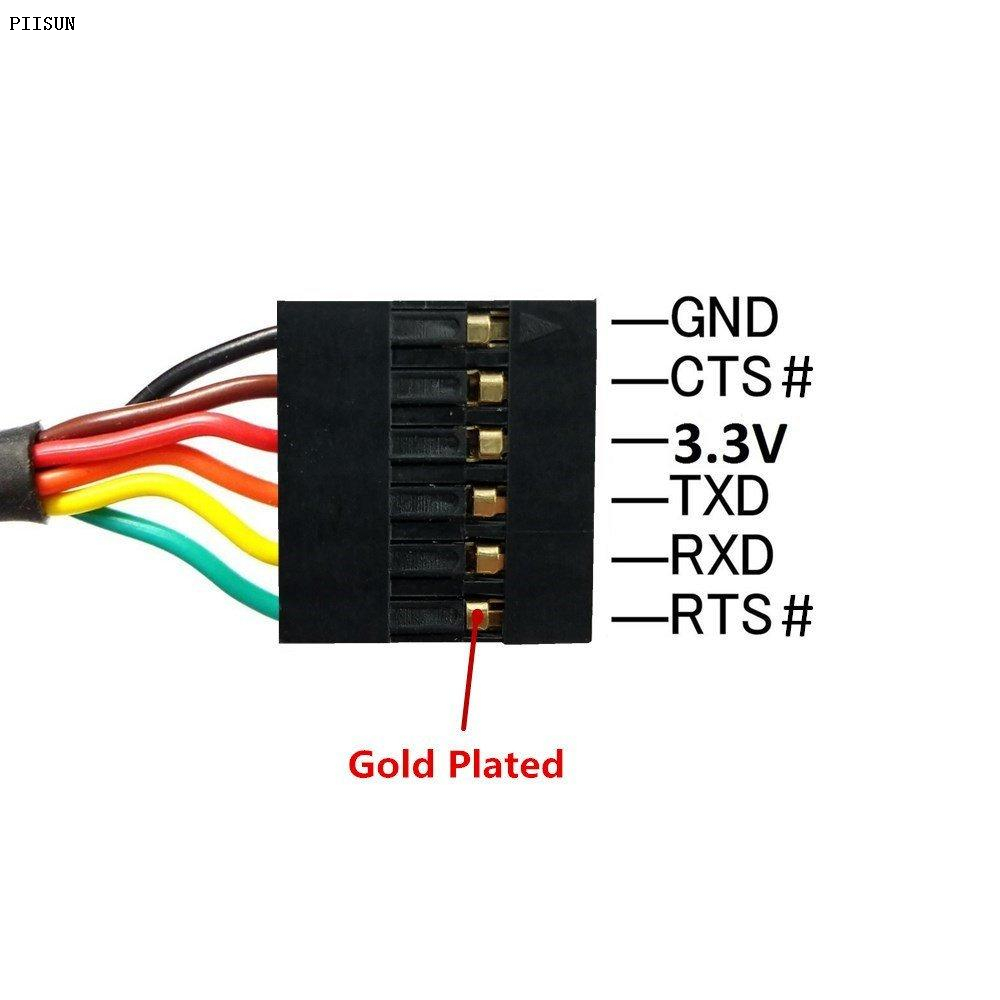

A saída de 6 vias fornece Tx, Rx, RTS#, CTS#, VCC e GND (conector de áudio que fornece apenas Tx, Rx, GND)
Suporte para o recurso FT232R FTDIChip-ID™ para maior segurança
Baixo consumo de largura de banda USB
Faixa de temperatura operacional de -40 a +85°C
Computadores e periféricos de computador
O TTL-232R-5V/TTL-232R-3V3 é um cabo conversor USB para serial (nível TTL) que permite uma maneira simples de conectar unidades de interface TTL a USB.Esta versão do cabo adaptador serial USB para TTL da FTDI tem seus pinos de E/S configurados para operar em níveis de 5V.

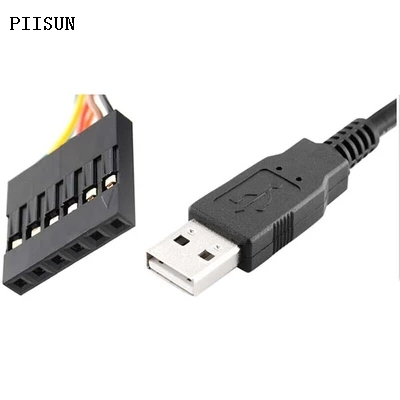

O TTL-232R usa um IC FT232RQ que está alojado dentro do conector USB 'A' e termina na extremidade de um cabo de 1,8 metros com um soquete de cabeçalho de pitch de 0,1 ″ 'que fornece acesso para transmissão (Tx), recepção ( Rx), RTS#, CTS#, Vcc (5V) e GND.
O TTL-232R-5V/TTL-232R-3V3 é totalmente compatível com RoHS e é fornecido solto – embalado em uma bolsa antiestática.É aprovado pela FCC, CE e UKCA.
O TTL-232R-5V/TTL-232R-3V3 é um cabo conversor serial USB para UART com sinal UART de nível TTL de + 5V.O lado USB do cabo é alimentado por USB e compatível com USB 2.0 de velocidade total.O cabo é terminado por um conector SIL (single-in-line) de 6 vias e 0,1'. O cabo contém uma pequena placa de circuito eletrônico interna, utilizando o FT232R, que é encapsulado na extremidade do conector USB do cabo. .
· Passo de 0,1'
· Condutor 26AWG
· Todo o protocolo USB tratado pela eletrônica no cabo USB
· Conecte diretamente a um microcontrolador UART ou pinos de E/S
· A saída de 6 vias fornece Tx, Rx, RTS#, CTS#, VCC e GND (conector de áudio que fornece apenas Tx, Rx, GND)
· Suporte para o recurso FT232R FTDIChip-ID™ para maior segurança
· Baixo consumo de largura de banda USB
· Faixa de temperatura operacional de -40 a +85°C

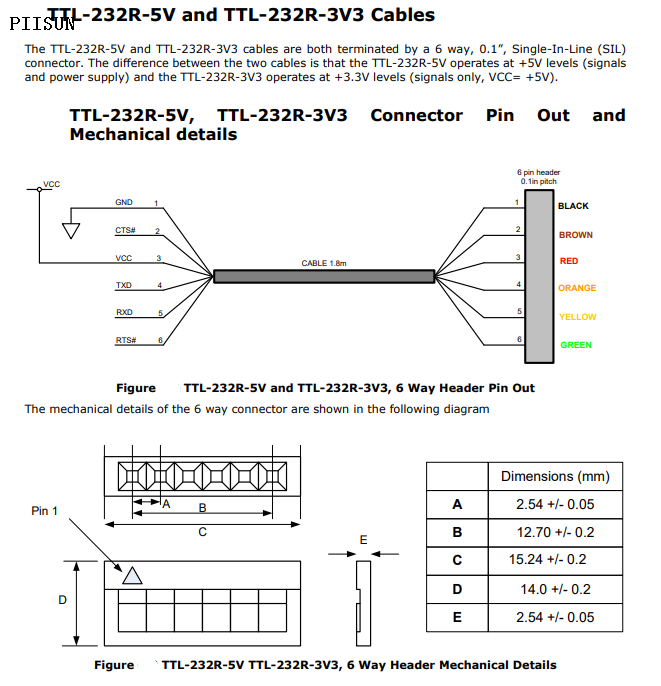

Cabos disponíveis e números de peças A Tabela 1.1 a seguir fornece detalhes dos cabos TTL-232R disponíveis
Número da peça | Descrição | Conector final* | Detalhes do cabo |
TTL-232R-5V | Cabo USB para UART com nível TTL de +5V Sinais UART. | SIL de 6 pinos, passo de 0,1' | 6 núcleos, 26AWG, diâmetro=5mm |
TTL-232R-3V3 | Cabo USB para UART com +3,3V Nível TTL Sinais UART | SIL de 6 pinos, passo de 0,1' | 6 núcleos, 26AWG, diâmetro=5mm |
TTL-232R-5V-NÓS | Cabo USB para UART com nível TTL de +5V Sinais UART. | Fio terminado (não conector) | 6 núcleos, 26AWG, diâmetro=5mm |
TTL-232R-3V3-WE | Cabo USB para UART com +3,3V Nível TTL Sinais UART | Fio terminado (não conector) | 6 núcleos, 26AWG, diâmetro=5mm |
TTL-232R-5V-AJ | Cabo USB para UART com nível TTL de +5V Sinais UART. | Conector de áudio de 3,5 mm | 2 núcleos e espiral, 26 AWG, diâmetro=4mm |
TTL-232R-3V3-AJ | Cabo USB para UART com +3,3V Nível TTL Sinais UART | Conector de áudio de 3,5 mm | 2 núcleos e espiral, 26 AWG, diâmetro=4mm |
TTL-232R-3V3-2mm | Cabo USB para UART com +3,3V Nível TTL Sinais UART | 8 vias, chaveado, 2mm conector para uso com módulos FTDI VDRIVE2 ou VMUSIC2 | 7 núcleos, 26 AWG, diâmetro=5mm |
Aplicações típicas do conversor serial TTL para USB:
Conversor de nível USB para serial TTL
• Atualização de periféricos legados para USB
• Microcontrolador de interface UART ou E/S para USB
• Interface FPGA/PLD para USB
• Interface para módulos FTDI VDRIVE2 ou VMUSIC2.
• Substitua os deslocadores de nível tipo MAX232, permitindo a conexão direta de produtos ao PC via USB
• Interface de instrumentação USB para PC
• Controle Industrial USB
• Dongles de criptografia de software/hardware USB
Versões personalizadas também estão disponíveis (sujeitas a MOQ).
