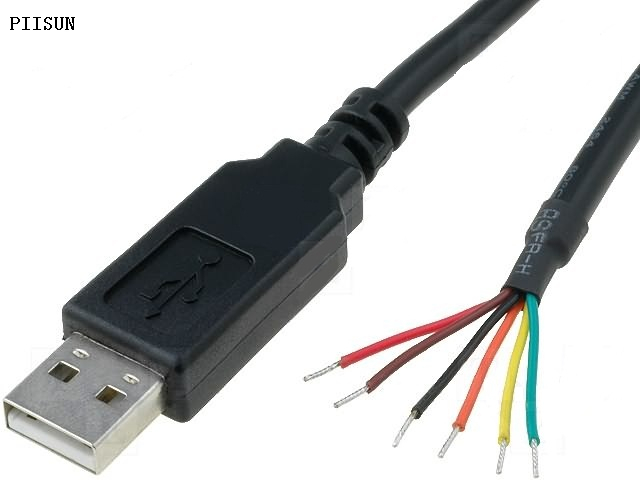

TTL-232R-3V3-WE
PIISUN
| Quantidade: | |
|---|---|
Adaptador serial FT232 USB para TTL de 6 pés (com conector de soquete fêmea de passo de 0,1 'de 6 pinos) conecta dispositivos com interface de sinais UART de nível lógico de 5 V a um laptop via porta USB
Um módulo de chip FT232RL genuíno está alojado em um terminal macho USB 2.0 tipo A para maior compatibilidade e suporta taxas de transferência de dados confiáveis
Cabo serial FTDI USB para TTL de 6 pés (saídas de 6 vias, Single-In-Line) fornece acesso a Tx, Rx, RTS#, CTS#, VCC (5v) e GND
O chipset FTDI na placa PCB possui sinais EEPROM e UART internos configuráveis que podem ser invertidos individualmente configurando a EEPROM
O cabo conversor TTL para USB de 6 pinos de 5V é compatível com Windows 11,10, 8, 8.1, 7 (32, 64 bits), 2008/XP/Vista/CE, Mac OS, Linux 2.4 e superior;cabo de depuração USB 2.0 ideal para reescrita de ID do fornecedor, roteador, GPS, decodificador, transmissor, firmware flash no disco rígido, etc.
O TTL-232R-3V3 é um cabo conversor USB para serial (nível TTL) que permite uma maneira simples de conectar unidades de interface TTL a USB.Esta versão dos cabos adaptadores seriais USB para TTL da FTDI tem seus pinos de E/S configurados para operar em níveis de 3,3V.
O TTL-232R-3V3 usa um FT232R IC que está alojado dentro do conector USB 'A' e termina na extremidade de um cabo de 1,8 metros com um soquete de cabeçalho de pitch de 0,1 ″ 'que fornece acesso para transmissão (Tx), recepção (Rx), RTS # e CTS#. Todas essas linhas operam em níveis de 3,3 V. Também estão presentes no conector Vcc (5 V) e GND.
O TTL-232R-3V3 é totalmente compatível com RoHS e é fornecido solto – embalado em uma bolsa antiestática.É aprovado pela FCC, CE e UKCA.
A Tabela 1.1 a seguir fornece detalhes dos cabos TTL-232R disponíveis
suporta designs de conectores finais personalizados.Para mais informações por favor entre em contato Equipe de vendas
Número da peça | Descrição | Conector final* | Detalhes do cabo |
TTL-232R-5V | Cabo USB para UART com nível TTL de +5V Sinais UART. | SIL de 6 pinos, passo de 0,1' | 6 núcleos, 26AWG, diâmetro=5mm |
TTL-232R-3V3 | Cabo USB para UART com +3,3V Nível TTL Sinais UART | SIL de 6 pinos, passo de 0,1' | 6 núcleos, 26AWG, diâmetro=5mm |
TTL-232R-5V-NÓS | Cabo USB para UART com nível TTL de +5V Sinais UART. | Fio terminado (não conector) | 6 núcleos, 26AWG, diâmetro=5mm |

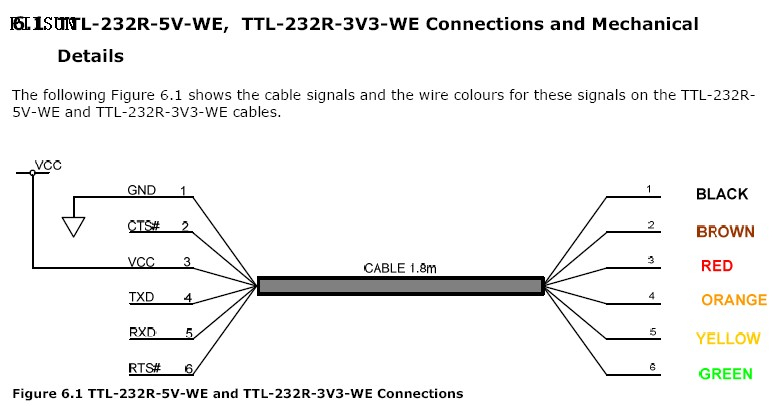

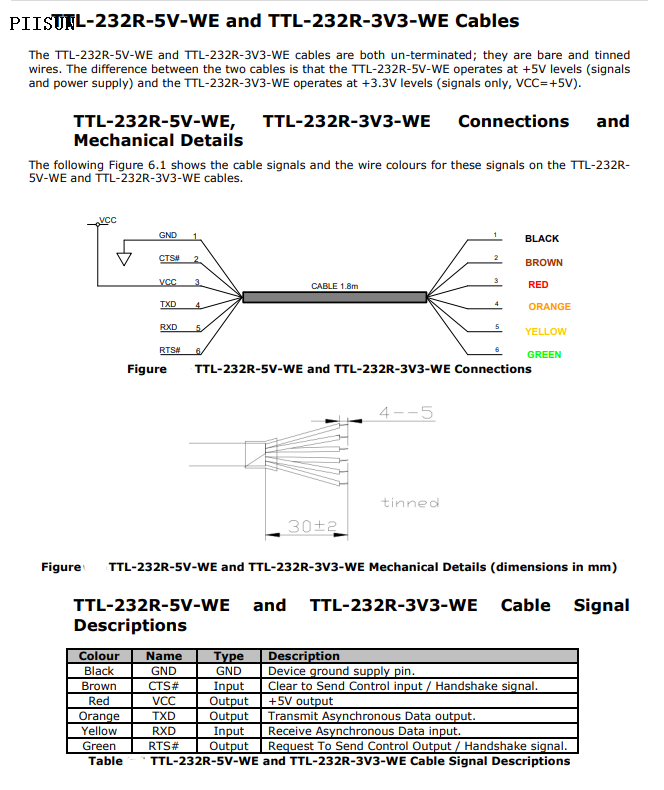

TTL-232R-3V3-WE | Cabo USB para UART com +3,3V Nível TTL Sinais UART | Fio terminado (não conector) | 6 núcleos, 26AWG, diâmetro=5mm |
TTL-232R-5V-AJ | Cabo USB para UART com nível TTL de +5V Sinais UART. | Conector de áudio de 3,5 mm | 2 núcleos e espiral, 26 AWG, diâmetro=4mm |
TTL-232R-3V3-AJ | Cabo USB para UART com +3,3V Nível TTL Sinais UART | Conector de áudio de 3,5 mm | 2 núcleos e espiral, 26 AWG, diâmetro=4mm |
TTL-232R-3V3-2mm | Cabo USB para UART com +3,3V Nível TTL Sinais UART | 8 vias, chaveado, 2 mm conector para uso com módulos FTDI VDRIVE2 ou VMUSIC2 | 7 núcleos, 26 AWG, diâmetro=5mm |

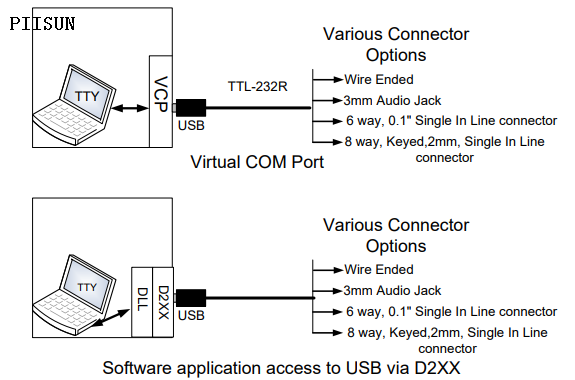

Cabo adaptador serial FT232RL FTDI USB TTL de 6 pés para comunicação serial de nível lógico de 5V Ele é construído com chip FTDI FT232, o VCP isento de royalties da FTDI permite a comunicação como uma porta COM padrão e os drivers 'diretos' D2XX fornecem interface de programação de aplicativos DLL;um ótimo cabo de dados de conversão para atender às suas necessidades de depuração, carregamento de inicialização, programação, etc. NOTA: Se houver algum problema de instalação ou uso, envie-nos um email ou você pode baixar um driver e guia de uso no site oficial da FTDI O chip FTDI original está incorporado na extremidade USB-A;Conector de cabeçalho de 0,1' de 6 vias com VCC (5 V de alimentação) e GND (terra), bem como RXD, TXD, RTS e CTS em nível lógico de 5 V. Aplicações: Atualização de periféricos legados para microcontrolador de interface USB UART ou I/O, FPGA / PLD para USB Substitua os deslocadores de nível do tipo MAX232, permitindo a conexão direta de produtos ao PC Controle Industrial / Software USB / Hardware Dongles de criptografia Características - Os pinos de E/S do fio FTDI são configurados para operar em nível lógico de 5,0V - USB inteiro protocolo tratado pela eletrônica no cabo; - Suporte de interface UART para 7 ou 8 bits de dados, 1 ou 2 bits de parada e ímpar/par/marca/espaço/sem paridade; - Taxas de transferência de dados de 300 a 3M de taxa de transmissão em níveis TTL ; - Handshaking de hardware totalmente assistido (RTS#/CTS#) ou software X-On / X-Off; - EEPROM interna com área gravável do usuário; - A tensão de alimentação vem do barramento USB, sem necessidade de alimentação externa; - UHCI / OHCI / EHCI compatível com controlador de host Interfaces específicas: Porta macho USB 2.0 tipo A; Cabeçalho de soquete fêmea de 6 pinos Suporta Windows 2008, XP e XP de 64 bits, Vista e XP de 64 bits, CE 4.2, 5.0 e 6.0;Windows 7, 8, 8.1, 10,11 (32 e 64 bits);Mac OS 8/9, OS-X;Linux 2.4 e superior
