TTL-232R-PCB
PIISUN
| Quantidade: | |
|---|---|

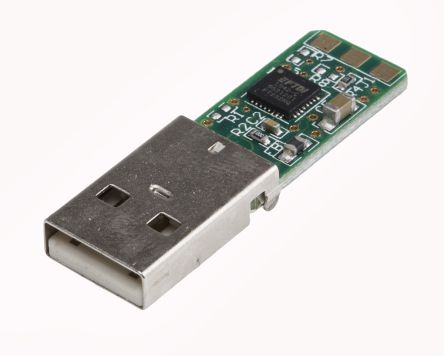

O TTL-232R-PCB é um conversor PCB UART serial USB para TTL que incorpora o dispositivo IC de interface USB FT232RQ USB para serial UART da FTDI que lida com toda a sinalização e protocolos USB.O PCB fornece uma maneira rápida e simples de conectar dispositivos com interface serial de nível TTL ao USB.Cada TTL-232R_PCB contém uma pequena placa de circuito eletrônico interno, utilizando o FT232R mais um conector USB tipo A.A folha de dados do FT232R, DS_FT232R, está disponível em http://www.ftdichip.com.O PCB é compatível com RoHS em níveis TTL de + 5V ou + 3,3V.O PCB é alimentado por USB e compatível com USB 2.0 de velocidade total.Cada PCB suporta uma taxa de transferência de dados de até 3 Mbaud e suporta o FTDIChip-ID, com um número de série USB exclusivo programado no FT232R.Este recurso pode ser usado para criar um acesso de transferência de arquivos protegido por segurança ou senha usando o PCB.
Número da peça A Tabela 1.1 a seguir fornece detalhes do TTL-232R-PCB disponível.
Número da peça | Descrição |
TTL-232R-5V-PCB | USB para UART PCB com +5V TTL selecionável nível UART sinais |
TTL-232R-3V3-PCB | USB para UART PCB com +3,3V TTL selecionável sinais UART de nível |
TTL-232RG- VSW3V3-PCB | Cabo USB para UART com +3,3V Sinais UART de nível TTL.Máximo saída de 50mA em VCC |
Os cabos USB TTL serial são uma linha de cabos conversores USB para serial que fornecem conectividade entre interfaces USB e serial UART.
Todos os cabos possuem um dispositivo FTDI FT232R integrado ao conector USB tipo 'A' do cabo, que fornece acesso às conexões UART de transmissão (Tx), recepção (Rx), RTS#, CTS#, VCC (5V) e GND. Todos os cabos são totalmente compatíveis com RoHS e aprovados pela FCC, CE e UKCA.

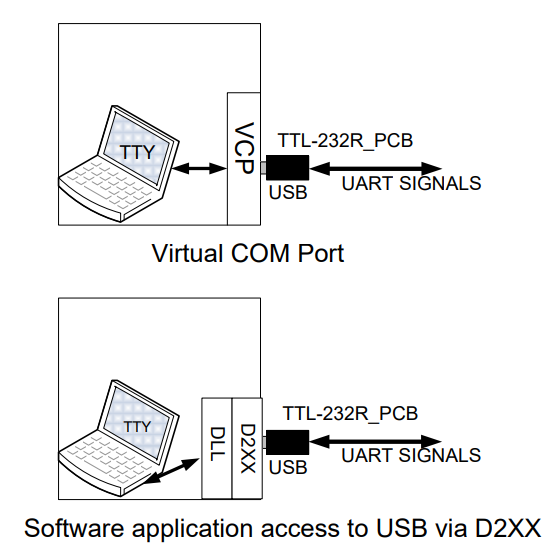

TTL-232R-3V3-PCB / TTL-232R-5V-PCB é um conversor PCB UART serial USB para TTL que incorpora o dispositivo IC de interface USB para serial UART FT232RQ que lida com toda a sinalização e protocolos USB.O PCB fornece uma maneira rápida e simples de conectar dispositivos com interface serial de nível TTL ao USB.Ele contém uma pequena placa de circuito eletrônico interno, utilizando FT232R mais um conector USB tipo A.O PCB é alimentado por USB e compatível com USB 2.0 de velocidade total.O PCB suporta uma taxa de transferência de dados de até 3Mbaud e suporta FTDIChip-ID, com um número de série USB exclusivo programado no FT232R.Este recurso pode ser usado para criar um acesso de transferência de arquivos protegido por segurança ou senha usando o PCB.Requer drivers USB, que são usados para fazer o FT232R na PCB aparecer como um VCP.Isso permite que o usuário se comunique com a interface USB através de uma porta de emulação serial de PC padrão.Outro driver USB FTDI, o driver D2XX, também pode ser usado com software aplicativo para acessar diretamente o FT232R no PCB por meio de uma DLL.
· A bordo do FT232RQ fornece USB de chip único para interface de transferência de dados serial assíncrona
· Todo o protocolo USB controlado pela eletrônica no PCB
· Conecte diretamente a um microcontrolador UART ou pinos de E/S
· Handshaking de hardware totalmente assistido ou software X-On / X-Off
· EEPROM interna com área gravável pelo usuário
· Suporte para o recurso FT232R FTDIChip-ID para maior segurança
· PCB é alimentado por USB, não é necessária fonte externa
· A saída de 3,3 V permite que a lógica externa seja alimentada pela porta USB
· Baixo consumo de largura de banda USB
· Controlador host UHCI / OHCI / EHCI compatível
Aplicações Típicas
Conversor de nível USB para serial TTL
Atualizando Periféricos Legados para USB
Microcontrolador de interface UART ou E/S para USB
Interface FPGA/PLD para USB
Substitua os deslocadores de nível do tipo MAX232, permitindo a conexão direta de produtos ao PC via USB
Interface de instrumentação USB para PC
Controle Industrial USB
Dongles de criptografia de software/hardware USB
Personalização diferente suportada , Entre em contato conosco para mais detalhes
O TTL-232R-PCB é um conversor PCB UART serial USB para TTL que incorpora o dispositivo IC de interface USB FT232RQ USB para serial UART da FTDI que lida com toda a sinalização e protocolos USB.O PCB fornece uma maneira rápida e simples de conectar dispositivos com interface serial de nível TTL ao USB.Cada TTL-232R_PCB contém uma pequena placa de circuito eletrônico interno, utilizando o FT232R mais um conector USB tipo A.A folha de dados do FT232R, DS_FT232R, está disponível em http://www.ftdichip.com.O PCB é compatível com RoHS em níveis TTL de + 5V ou + 3,3V.O PCB é alimentado por USB e compatível com USB 2.0 de velocidade total.Cada PCB suporta uma taxa de transferência de dados de até 3 Mbaud e suporta o FTDIChip-ID, com um número de série USB exclusivo programado no FT232R.Este recurso pode ser usado para criar um acesso de transferência de arquivos protegido por segurança ou senha usando o PCB.
Número da peça A Tabela 1.1 a seguir fornece detalhes do TTL-232R-PCB disponível.
Número da peça | Descrição |
TTL-232R-5V-PCB | USB para UART PCB com +5V TTL selecionável nível UART sinais |
TTL-232R-3V3-PCB | USB para UART PCB com +3,3V TTL selecionável sinais UART de nível |
TTL-232RG- VSW3V3-PCB | Cabo USB para UART com +3,3V Sinais UART de nível TTL.Máximo saída de 50mA em VCC |
Os cabos USB TTL serial são uma linha de cabos conversores USB para serial que fornecem conectividade entre interfaces USB e serial UART.
Todos os cabos possuem um dispositivo FTDI FT232R integrado ao conector USB tipo 'A' do cabo, que fornece acesso às conexões UART de transmissão (Tx), recepção (Rx), RTS#, CTS#, VCC (5V) e GND. Todos os cabos são totalmente compatíveis com RoHS e aprovados pela FCC, CE e UKCA.
TTL-232R-3V3-PCB / TTL-232R-5V-PCB é um conversor PCB UART serial USB para TTL que incorpora o dispositivo IC de interface USB para serial UART FT232RQ que lida com toda a sinalização e protocolos USB.O PCB fornece uma maneira rápida e simples de conectar dispositivos com interface serial de nível TTL ao USB.Ele contém uma pequena placa de circuito eletrônico interno, utilizando FT232R mais um conector USB tipo A.O PCB é alimentado por USB e compatível com USB 2.0 de velocidade total.O PCB suporta uma taxa de transferência de dados de até 3Mbaud e suporta FTDIChip-ID, com um número de série USB exclusivo programado no FT232R.Este recurso pode ser usado para criar um acesso de transferência de arquivos protegido por segurança ou senha usando o PCB.Requer drivers USB, que são usados para fazer o FT232R na PCB aparecer como um VCP.Isso permite que o usuário se comunique com a interface USB através de uma porta de emulação serial de PC padrão.Outro driver USB FTDI, o driver D2XX, também pode ser usado com software aplicativo para acessar diretamente o FT232R no PCB por meio de uma DLL.
· A bordo do FT232RQ fornece USB de chip único para interface de transferência de dados serial assíncrona
· Todo o protocolo USB controlado pela eletrônica no PCB
· Conecte diretamente a um microcontrolador UART ou pinos de E/S
· Handshaking de hardware totalmente assistido ou software X-On / X-Off
· EEPROM interna com área gravável pelo usuário
· Suporte para o recurso FT232R FTDIChip-ID para maior segurança
· PCB é alimentado por USB, não é necessária fonte externa
· A saída de 3,3 V permite que a lógica externa seja alimentada pela porta USB
· Baixo consumo de largura de banda USB
· Controlador host UHCI / OHCI / EHCI compatível
Aplicações Típicas
Conversor de nível USB para serial TTL
Atualizando Periféricos Legados para USB
Microcontrolador de interface UART ou E/S para USB
Interface FPGA/PLD para USB
Substitua os deslocadores de nível do tipo MAX232, permitindo a conexão direta de produtos ao PC via USB
Interface de instrumentação USB para PC
Controle Industrial USB
Dongles de criptografia de software/hardware USB
Personalização diferente suportada , Entre em contato conosco para mais detalhes
