USB-RS232-WE-1800-BT
PIISUN
| Quantidade: | |
|---|---|
FTDI USB-RS232-WE-1800-BT Cabo USB para RS232 Serial 1.8M Fio END (5V)
USB-RS232-WE-1800-BT-5.0
O conector USB contém uma pequena placa de circuito com o IC de interface UART serial FTDI FT232RQ para lidar com toda a sinalização e protocolos USB.
Esses conversores são compatíveis com drivers VCP certificados pela Microsoft WHQL para Windows, Apple Mac e Linux: todos disponíveis,

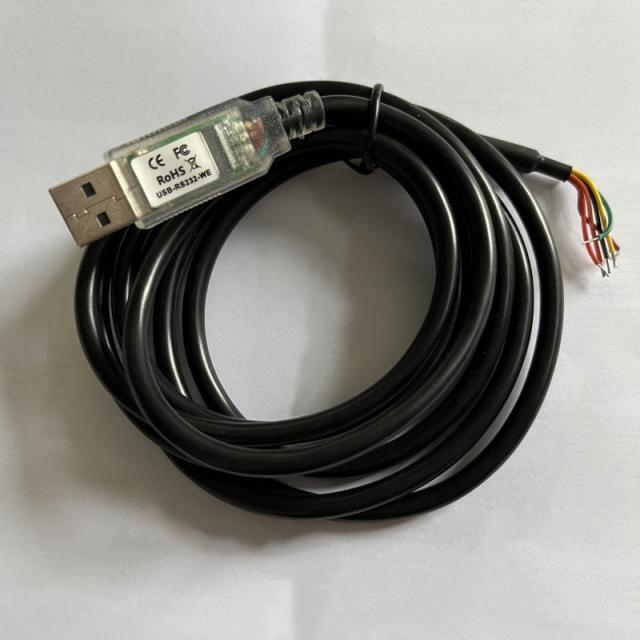

Cabo adaptador USB para RS232 de nível industrial de 6 pés (1,8 metros) com extremidades de fio.Conecte dispositivos de comunicação serial DB-9 legados a um computador moderno com USB.LEDs TXD/RXD integrados no conector USB transparente para fornecer uma indicação visual do tráfego de dados

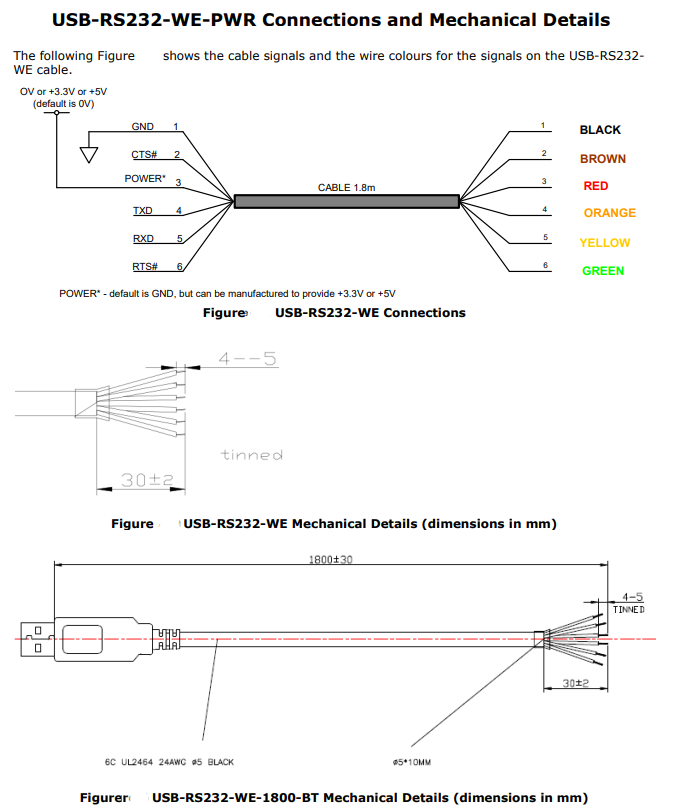

Sinais de dados UART de nível RS-232: RXD (Amarelo), TXD (Laranja), GND (Preto), RTS (Verde), CTS (Marrom), +5V (Vermelho).Taxas de transmissão padrão do Windows (300bps a 921,6Kbps).Suporte de interface UART para 7 ou 8 bits de dados, 1 ou 2 bits de parada e ímpar/par/marca/espaço/sem paridade
Conjunto de chips e drivers de dispositivo FTDI padrão da indústria para garantir compatibilidade máxima e confiabilidade superior para aplicações industriais.Funciona com todas as versões do Windows e Mac OS.
Hardware totalmente assistido (RTS#/CTS#) ou handshake de software X-On/X-Off.Compatível com USB 2.0 Full Speed.Versões personalizadas disponíveis mediante solicitação
O USB-RS232-WE-1800-BT_5.0 é um cabo conversor USB para RS232 de 1,8 m de comprimento.
Usando o chip FT232R combinado com um conversor de nível RS232, o cabo é um produto aprovado pela CE, FCC e UKCA, que é uma das soluções USB – RS232 mais simples do mercado.
Alimentados pela porta USB, os sinais RS232 são expostos em fios não terminados, permitindo ao usuário instalar um conector apropriado que atenda às necessidades do sistema.
O cabo pode ser usado com drivers FTDI para fornecer uma porta COM virtual em um PC que é capaz de taxas de comunicação com unidades RS232 de 300 baud até 1 MBaud.
LEDs RX e TX de dados visíveis através de moldagem transparente Cor do cabo de saída de alimentação 5v0: preto
Números de peças dos cabos A Tabela 2.1 a seguir fornece detalhes dos cabos USB-RS232 disponíveis. Suporta designs de conectores de extremidade personalizados.Para mais informações, entre em contato com a equipe de vendas.
Número da peça | Descrição | Conector final* | Detalhes do cabo |
USB-RS232-WE-1800-BT-0.0 | Cabo USB para UART com Sinais UART de nível RS232. Cabo preto, transparente Conector USB 0,0 = fio VERMELHO é 0V | Fio terminado (não conector) | Cabo de 1,8 m, 6 núcleos, 26AWG, diâmetro=5mm |
USB-RS232-WE-5000-BT-0.0 | Fio terminado (não conector) | Cabo de 5m, 6 núcleos, 26AWG, diâmetro=5mm | |
USB-RS232-WE-1800-BT-3.3 | Cabo USB para UART com Sinais UART de nível RS232. Cabo preto, transparente Conector USB 3,3 = fio VERMELHO é 3,3V | Fio terminado (não conector) | Cabo de 1,8 m, 6 núcleos, 26AWG, diâmetro=5mm |
USB-RS232-WE-5000-BT-3.3 | Fio terminado (não conector) | Cabo de 5m, 6 núcleos, 26AWG, diâmetro=5mm | |
USB-RS232-WE-1800-BT-5.0 | Cabo USB para UART com Sinais UART de nível RS232. Cabo preto, transparente Conector USB 5,0 = fio VERMELHO é 5V | Fio terminado (não conector) | Cabo de 1,8 m, 6 núcleos, 26AWG, diâmetro=5mm |
USB-RS232-WE-5000-BT-5.0 | Fio terminado (não conector) | Cabo de 5m, 6 núcleos, 26AWG, diâmetro=5mm | |
USB-RS232-CC-LLLL-CU-PWR | Cabo USB para UART com Sinais UART de nível RS232. C = cor do cabo (B preto ou T transparente), U = cor do conector USB (Bpreto ou T transparente) PWR = saída da fonte de alimentação no fio vermelho.0,0 = 0V, 3,3=3,3V, 5,0=5V) | CU = Conector descrição. | LLLL = Comprimento de cabo. |
Nota: A tolerância para o cabo de 1,8 metros de comprimento é de +/-30 mm e +/-50 mm para cabo de 5 metros de comprimento
Aplicações Típicas
• Conversor de nível USB para serial RS232.
• Atualização de periféricos legados para USB.
• Interface Microcontrolador UART ou I/O para USB.
• Interface FPGA ou PLD para USB.
• Interface USB para PC de instrumentação.
• Controle industrial USB.
• Transferências de arquivos protegidas por senha USB.
• O cabo conversor USB-RS232 fornece uma interface serial USB para RS232 com conectores finais personalizados.
• Todo o protocolo USB gerenciado pela eletrônica no cabo USB.
• Interface de comunicação EIA/TIA-232 e V.28/V.24 com baixos requisitos de potência.
• Suporte de interface UART para 7 ou 8 bits de dados, 1 ou 2 bits de parada e ímpar/par/marca/espaço/sem paridade.
• EEPROM interna com área gravável pelo usuário.
• O VCP isento de royalties da FTDI permite a comunicação como uma porta COM emulada padrão e os drivers 'diretos' D2XX fornecem interface de programação de aplicativos DLL.
• Indicação visual do tráfego Tx e Rx através de LEDs no conector USB transparente.
• Handshaking de hardware totalmente assistido (RTS#/CTS#) ou software X-On/X-Off.
• Taxas de transferência de dados de 300 baud a 1 Mbaud.
• Suporte para o recurso FT232RQ FTDIChip-ID™ para maior segurança.
• Baixo consumo de largura de banda USB.
• Compatível com controlador host UHCI/OHCI/EHCI.
• Compatível com USB 2.0 Full Speed.
• Faixa de temperatura operacional de -40°C a +85°C.
• O comprimento do cabo é de 1,80m ou 5,0m.
• Proteção ESD para RS-232'/O's ±15kV Modelo de corpo humano (HBM) ±15kV EN61000-4-2 Descarga de entreferro ±8kV EN61000-4-2 Descarga de contato
• Compatível com FCC, UKCA e CE.
Versões personalizadas disponíveis mediante solicitação (sujeito a MOQ).
