3D PD TROCARpronto-socorro
Manual do usuário
Interruptor bidirecional DP
(3D Ultra HD 8K60Hz)
Traga alta definição para sua vida!
Obrigado por adquirir nosso produto. Para garantir a segurança e muitos anos de operação sem problemas do produto, Pleia o manual com atenção antes de usar este produto.
1.0 introdução:
DP Switch é um produto que pode alternar sinais DP de vários grupos para um dispositivo de exibição de alta definição, como HDTV, usando um botão manual.Isso pode evitar conectar e desconectar cabos com frequência.Ele pode otimizar seu sistema de home theater com o melhor efeito.
2.0 Características:
1. Compatível com DP1.4
2.Suporta formato de vídeo de até 8K@60Hz com RGB/YcbCR 4:4:4/YCBCR4:4:4 de 24 bits e até 8K@60Hz com YCBCR 4:4:4 de 12 bits.
3.Suporta formato de vídeo sequencial de quadro 3D de até 1080p@60.
4.Suporta formato de vídeo em modo VESA de alta resolução até QSXGA@60Hz.5.Suporte HDR e velocidade de sinal de 18 Gbps.
5. Suporta LPCM 7.1CH, Dolby True HD e DTS-HD Master Audio.7. Estenda a distância de transmissão e melhore o sinal de transmissão.8.Design de invólucro metálico e blindagem geral sem interferência de sinal.
3.0 Embalagem acessórios:
1. Interruptor DP------------------------------------------------------------ ------------ 1 peça
2. Cabo de alimentação USB------------------------------------------------------- --- 1 peça
4.0 Técnico parâmetros
Intervalo de link único---------------------------------------------------------- ---------------7680x4320
Sinal de vídeo de entrada----------------------------------------------- -------0,5-1,0 Volts PP
Sinal DDC de entrada---------------------------------------------------------- ---------5 Volts PP(TTL)
Cor profunda------------------------------------------------ -----------------------------------------48 bits
Versão DP------------------------------------------------ ------------------------------DP1.4
Largura de banda---------------------------------------------------------------- -------------------Até 600 MHz
Velocidade do Sinal------------------------------------------------ -----------------Até 18 Gbps
O comprimento do cabo de entrada----------------------------------------------------------- ----------------≤10M
O comprimento do cabo de saída----------------------------------------------------------- --------------≤10M
O padrão do cabo---------------------------------------------------------- -------------------28AWG
Faixa de frequência vertical---------------------------------------------------------- -------------60Hz
Consumo de energia (máx.) -------------------------------------------- -----------0,5 Watts
Temperatura de Operação------------------------------------------------ -----------0℃-70℃
Peso líquido------------------------------------------------ -----------------------------------------0,03Kg
Dimensão: C * L * A (mm) ---------------------------------------- -------------53,9x52x15,4

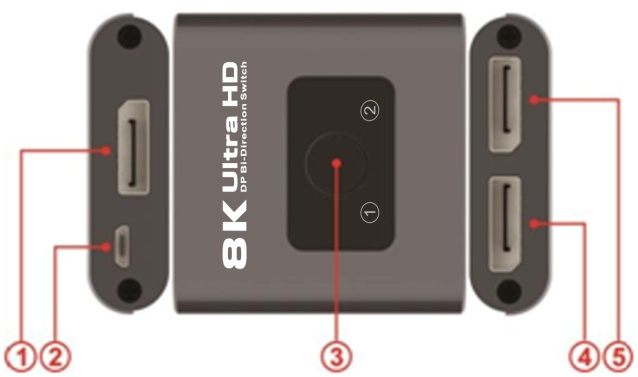

Painel 5.0 Introdução
Quando o divisor DP 1x2 está sendo usado, 1 é a entrada Quando o switcher DP 2x1 está sendo usado, 1 é a saída 2.Entrada de alimentação USB
3. Botão Alternar
Quando o divisor DP 1x2 está sendo usado, 4/5 é a saída Quando o switcher DP 2x1 está sendo usado, 4/5 é a entrada

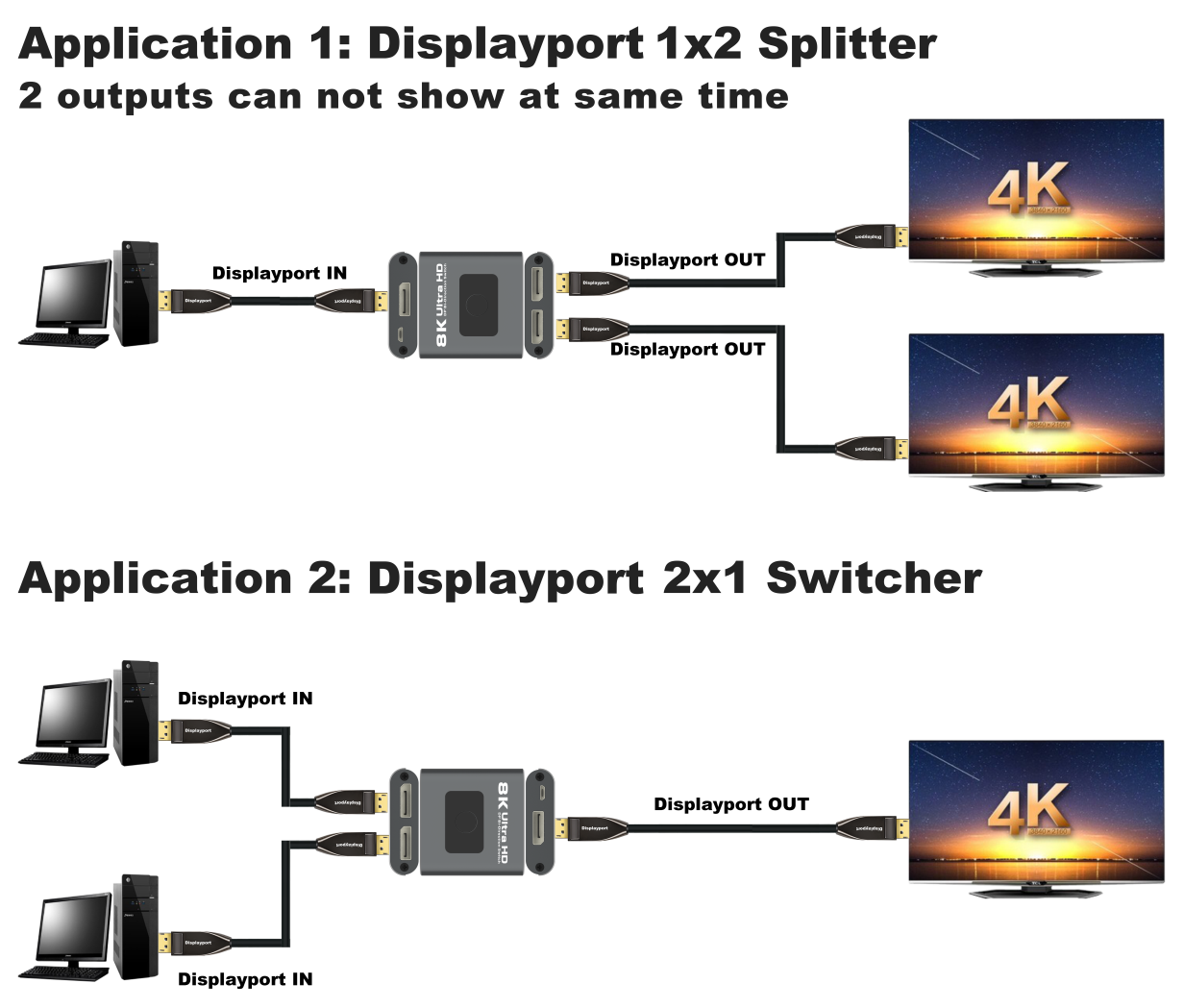

6.0 Conexão diagrama
Antes da instalação, certifique-se de que todos os dispositivos que deseja conectar estejam desligados.
6.1Conecte o cabo DP entre a fonte de sinal e a porta de entrada do produto.
6.2Conecte o cabo DP entre a porta de saída do produto e a HDTV.
6.3Abra a fonte do sinal e a potência da HDTV, então ela funciona.
Nota: Quando o DP Switch funcionar, certifique-se de que o dispositivo de origem e o dispositivo de exibição estejam bem conectados com os cabos.Para fazer com que as portas relevantes funcionem corretamente, primeiro ligue o interruptor, o dispositivo de origem.
7.0 INSTALAÇÃO E PRECAUÇÕES
Para evitar choque elétrico, danos ao produto e proteger sua segurança, observe o seguinte:
1. Conecte ou desconecte lentamente os cabos de sinal e não conecte, desconecte ou desconecte com frequência.
agite-os.
2. O equipamento não deve ser colocado sob o sol, chuva e umidade ou
ambiente não ventilado.
3. Itens líquidos não devem ser colocados no equipamento.
4. Não instale o equipamento perto de fontes de calor, como fogo, energia ou outras
amplificadores que produzem calor.
5. Não insira metal ou outros objetos no equipamento além de
conectando cabos às portas.
6.Não demolir o equipamento sozinho;deve ser mantido por
equipe de manutenção profissional.
