PII-5120K
PIISUN
| Quantidade: | |
|---|---|
Este sistema HDMI sobre fibra é usado para enviar sinais HDMI de alta definição para dispositivos remotos de transmissão de áudio/vídeo através de um cabo de fibra óptica com conector SC/SC, com KVM e uma saída de loop local em TX.
O dispositivo pode atingir distâncias de distribuição de sinal HDMI de até 20 km (12,4 milhas) em um único cabo de fibra óptica monomodo SC/SC.também pode ser compatível com cabo de fibra multimodo, a distância de trabalho pode ser de até 500 m (1640 pés) em um único cabo de fibra multimodo SC/SC.Adequado para ambos os tipos de fibra universal (S/M e M/M).
Transmissão de sinal não compactado.Metal durável.Dissipação de calor bilateral.Amplamente utilizado na extensão de fontes Ultra-HD, como reprodutores Blu-Ray, consoles de jogos, PCs e outras fontes HDMI para monitores, telas, TVs distantes e muito mais
Suporta resolução de vídeo de até 1920x1080P @ 60Hz, suporta teclado e mouse USB para controle remoto.
Plug and Play, simples de instalar, sem necessidade de unidade.
Índice óptico: 1. Porta de fibra: SC 2. Adequado para fibra monomodo 9/125 e multimodo 50/125 ou 62,5/125μm 2. Distância de transmissão: fibra monomodo 0-20KM (12,4 milhas).Fibra multimodo 0 ~ 500 metros (1640 pés) 3. Comprimento de onda: modo único 1310/1550 μm (9/125 μm), multimodo 850 μm (50/125 μm), 1310 μm (62,5/125 μm)
Extensor HDMI sobre cabo de rede Cat5e/Cat6/Cat7 de até 492 pés HDMI para cabo RJ45 KVM Loop Out incluído

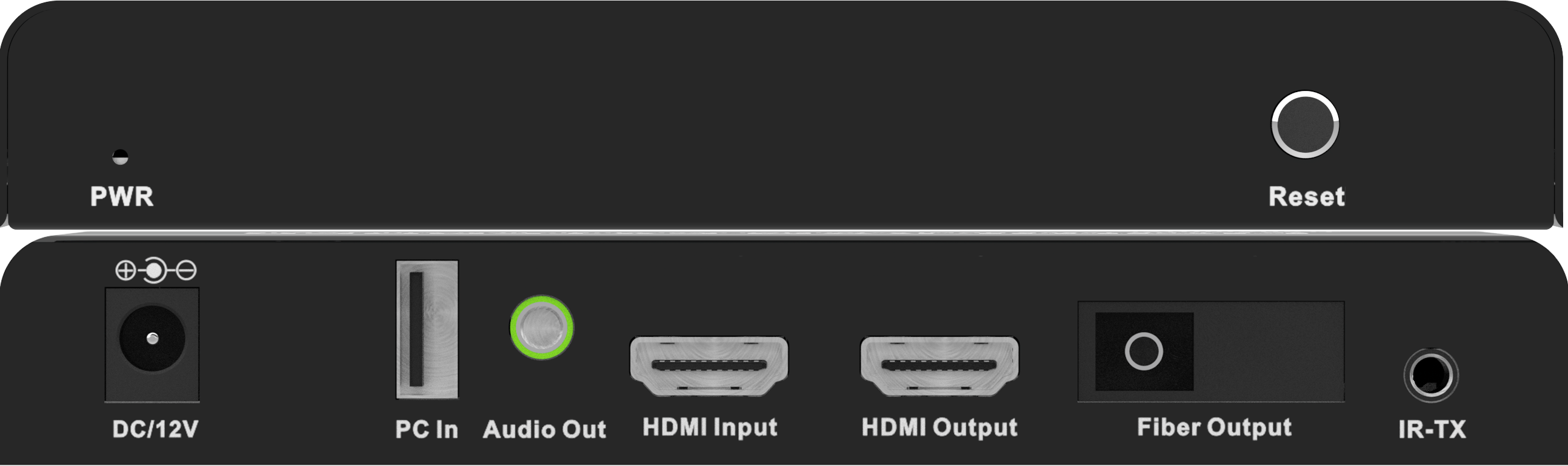

Extensor KVM HDMI Transmissor
PWR ----------------------------------------------------------Indicação de energia
Reiniciar------------------------------------------------- -- Botão de reset
DC/12V ----------------------------------Interface de entrada de energia DC
Entrada para PC ---------------------------------------Interface de entrada USB
Entrada de áudio -----------------------------------Interface de saída estéreo
Entrada HDMI --------------------------------- Interface de entrada HDMI
Saída HDMI -------------------------- Interface HDMI Loopout
Saída de fibra --------------------------------------------Interface de saída de fibra
IR-TX ----------------------------------------------- -Interface IRTX

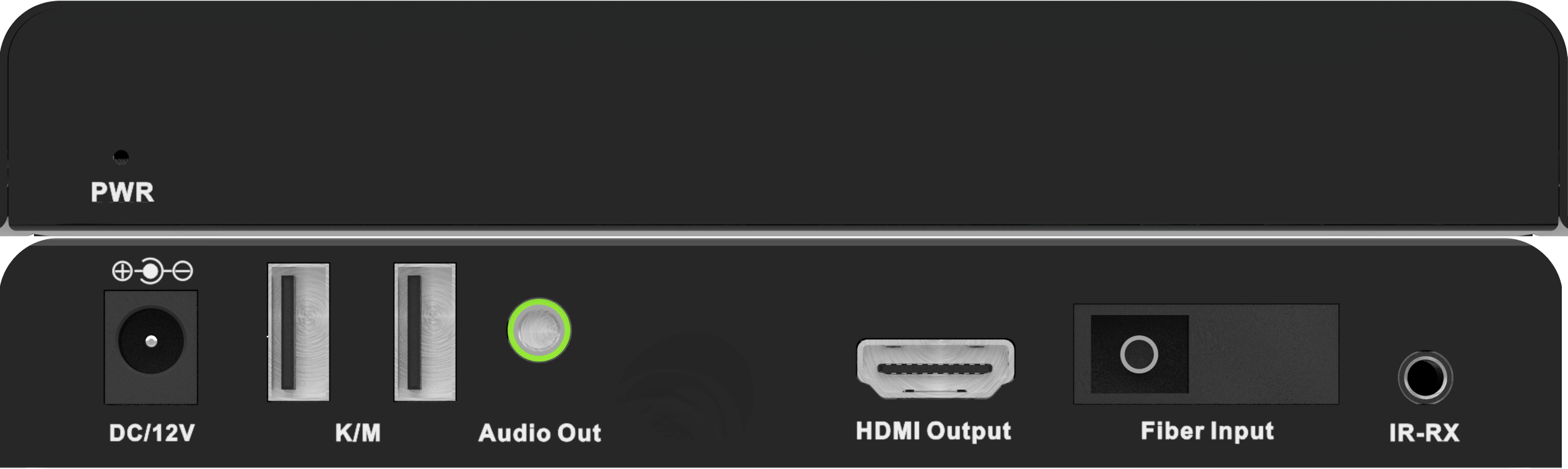

Receptor extensor HDMI KVM
PWR ----------------------------------------------------------Indicação de energia
DC/12V ---------------------------------Interface de entrada de energia DC
Teclado/mouse --------------------Interface teclado/mouse
Saída de áudio ---------------------------------Interface de saída estéreo
Saída HDMI ----------------------------- Interface de saída HDMI
Entrada de fibra ------------------------------------Interface de entrada de fibra
IR-RX ----------------------------------------------- -Interface IR RX
6.0 CONEXÃO E OPERAÇÃO
6.01 Transmissor e receptor um por um aplicativo.
1.Conecte a fonte de sinal HDMI ao transmissor do extensor HDMI KVM;
2.Conecte a fonte de sinal USB ao transmissor do extensor HDMI KVM;
3. use cabo de fibra (recomendado: fibra sc) para conectar o transmissor e o receptor
de extensor KVM HDMI;
4.Conecte o equipamento de exibição com conector HDMI ao receptor de
Extensor KVM HDMI;
5.Conecte o teclado e o mouse ao receptor do extensor HDMI KVM;
6.Ligue todos os dispositivos e o produto começará a funcionar.
6.02 Transmissor e receptor um por aplicação N, N pode até 253.
7.0 INSTALAÇÃO E PRECAUÇÕES
Para evitar choque elétrico, danos ao produto e proteger sua segurança, observe o seguinte:
1. Conecte ou desconecte lentamente os cabos de sinal e não os conecte, desconecte ou agite com frequência.
2. O equipamento não deve ser colocado ao sol, chuva e ambientes úmidos ou sem ventilação.
3. Itens líquidos não devem ser colocados no equipamento.
4. Não instale o equipamento próximo a fontes de calor, como fogo, energia ou outros amplificadores que produzam calor.
5. Não insira metal ou outros objetos no equipamento além de conectar cabos às portas.
6. Não demolir o equipamento sozinho;deve ser mantido por pessoal de manutenção profissional.
