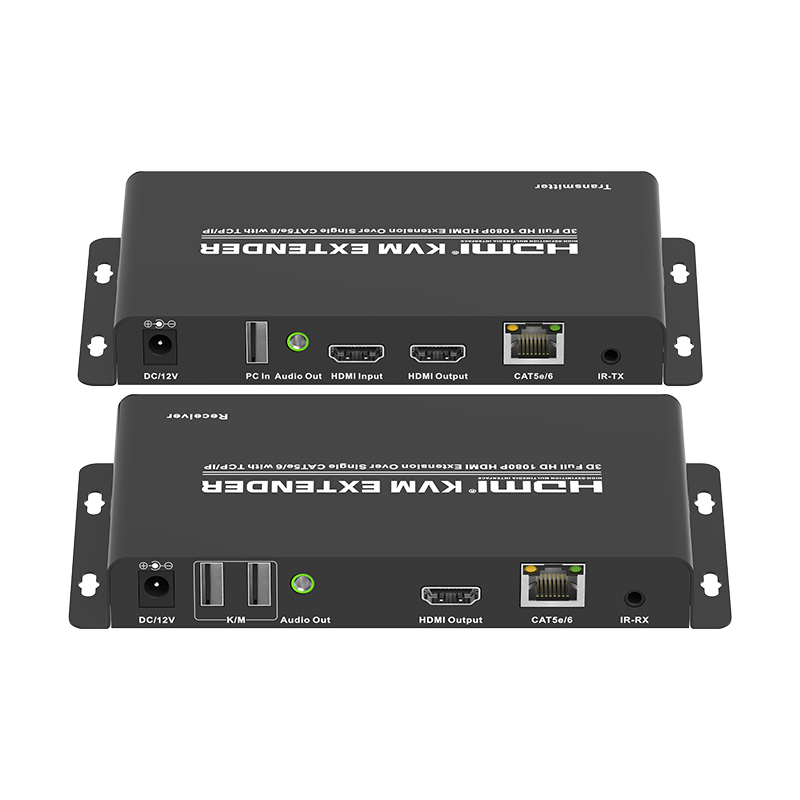

Extensor HDMI KVM sobre CAT5e/6 único com TCP/IP (200M) (Full HD 1080P)

 Obrigado por adquirir este produto.Para obter desempenho e segurança ideais, leia estas instruções cuidadosamente antes de conectar, operar ou ajustar este produto.Por favor guarde este manual para futura referência.

O extensor HDMI é um par de transmissor e receptor ultrafino projetado para estender sinais HDMI NÃO COMPRIMIDOS de 4K a 60 Hz por meio de um único cabo Cat5e/6/6a/7.

1080P HDMI KVM Extensor de fibra Multifuncional HDMI Transceptor óptico de vídeo Full HD SM 20km Conversor HDMI para fibra Suporte de modo único USB Mouse Teclado RS232 GPIO Áudio estéreo bidirecional de 3,5 mm

• Suporte para mouse e teclado USB - O conversor de fibra HDMI KVM com função KVM, você pode controlar o PC ou outros dispositivos com mouse e teclado USB remotamente.Não suporta outro dispositivo USB.

• Suporta áudio estéreo Bi-Di – O extensor óptico HDMI com soquete bidirecional de 3,5 mm no transmissor e no receptor.Você pode fazer intercomunicação em tempo real com outras pessoas do outro lado, distantes.

• Suporta resolução Full HD 1080P – O extensor de fibra HDMI suporta até 1920*1200@60Hz;Suporte especial 1600*1200@60HZ.Compatível com versões anteriores com resolução mais baixa.

• Suporte Backward RS232 – O conversor HDMI suporta sinal serial RS232, você pode controlar o dispositivo serial rs232 do lado remoto.

• Transmitir por fibra – Conversor de fibra óptica HDMI transmite por fibra de modo signle core signle.Transmissão não compactada Até 12,5 milhas sem latência.

Especificação

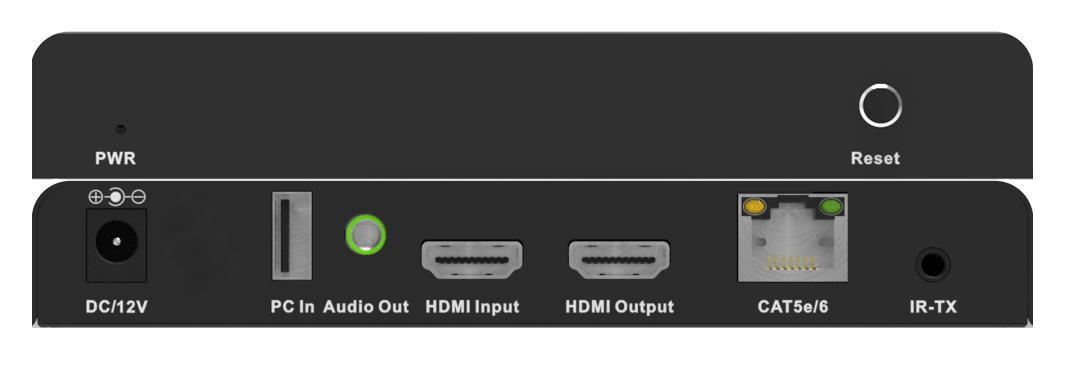

Transmissor extensor HDMI KVM

PWR ------------------------------------------------ Potência indicação

Reiniciar------------------------------------------------- --- Botão de reset

DC/12V ----------------------------------Interface de entrada de energia DC

Entrada para PC ---------------------------------------Interface de entrada USB

Saída de áudio ---------------------------------Interface de saída estéreo

Entrada HDMI --------------------------------- Interface de entrada HDMI

Saída HDMI -------------------------- Interface HDMI Loopout

Saída Cat5e/6 ------------------------Interface de saída Cat5e/6

IR-TX ----------------------------------------------- -Interface IRTX

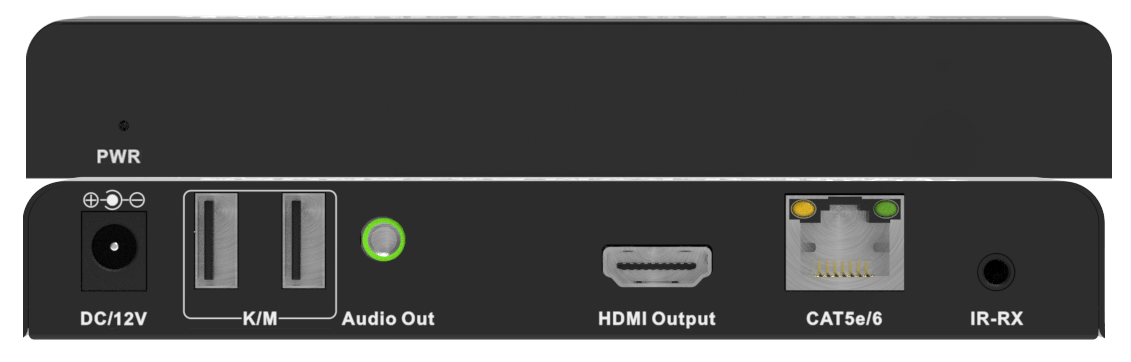

Receptor extensor HDMI KVM

PWR ------------------------------------------------ Potência indicação

DC/12V ----------------------------------Interface de entrada de energia DC

Teclado/mouse -------------------Interface teclado/mouse

Saída de áudio ---------------------------------Interface de saída estéreo

Saída HDMI ----------------------------- Interface de saída HDMI

Entrada Cat5e/6 ----------------------------Interface de entrada Cat5e/6

IR-RX ----------------------------------------------- -Interface IR RX

6.0 CONEXÃO E OPERAÇÃO

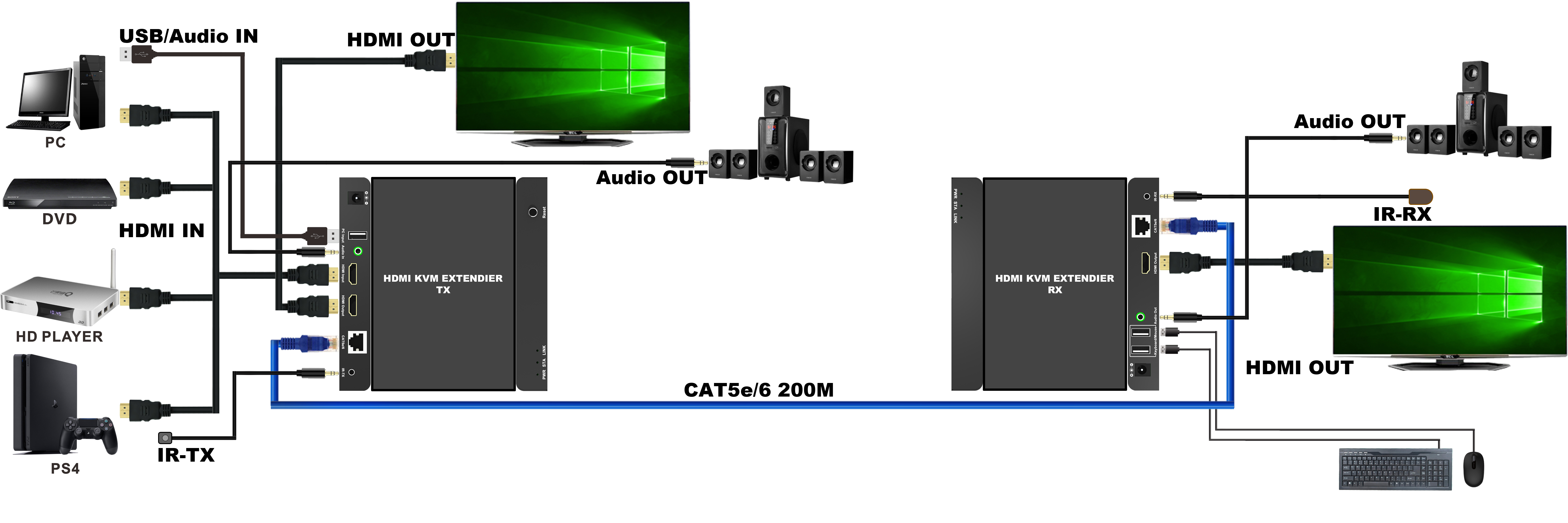

6.01 Transmissor e Receptor, um por um aplicativo.

1.Conecte a fonte de sinal HDMI ao transmissor do extensor HDMI KVM;

2.Conecte a fonte de sinal USB ao transmissor do extensor HDMI KVM;

3. use cabo lan (recomendado: cat5e/6) para conectar transmissor e receptor

de extensor KVM HDMI;

4.Conecte o equipamento de exibição com conector HDMI ao receptor de

Extensor KVM HDMI;

5.Conecte o teclado e o mouse ao receptor do extensor HDMI KVM;

6.Ligue todos os dispositivos e o produto começará a funcionar.

6.02 Transmissor e receptor um por aplicação N, N pode até 253.

7.0 INSTALAÇÃO E PRECAUÇÕES

Para evitar choque elétrico, danos ao produto e proteger sua segurança, observe o seguinte:

1. Conecte ou desconecte lentamente os cabos de sinal e não os conecte, desconecte ou agite com frequência.

2. O equipamento não deve ser colocado ao sol, chuva e ambientes úmidos ou sem ventilação.

3. Itens líquidos não devem ser colocados no equipamento.

4.Não instale o equipamento próximo a fontes de calor, como fogo, energia ou outros amplificadores que produzam calor.

5.Não insira metal ou outros objetos no equipamento além de conectar cabos às portas.

6.Não demolir o equipamento sozinho;deve ser mantido por pessoal de manutenção profissional.
