PII-51060E
PIISUN
| Quantidade: | |
|---|---|
EXTENSOR KVM HDMI
Extensor KVM HDMI2.0 sobre CAT5e/6 único (60M)
(Ultra HD 4Kx2K@60Hz HDCP2.2)
Traga alta definição para sua vida!
Obrigado por adquirir este produto.Para obter desempenho e segurança ideais, leia estas instruções cuidadosamente antes de conectar, operar ou ajustar este produto.Por favor guarde este manual para futura referência.
1.0 INTRODUÇÃO
O extensor HDMI KVM usa cabos únicos cat-5e ou cat-6 (recomendados) de até 60 metros em vez do cabo HDMI para transmitir sinal de alta definição, para reduzir custos.
2.0 RECURSOS
1. transmissão de sinal: cabos cat5e/6 (recomendados) de até 60 metros
em vez de cabos HDMI são conectados entre o TX e o RX Extender.
2.Suporte HDMI2.0,HDCP2.2,HDR,18Gbps.
3. suporte para resolução de entrada/saída:
480i/p,576i/p,720p,1080i/p,4Kx2K@60Hz.
4. suporte tx de extensor com loopout hdmi.
5. Suporta formato de vídeo de até 4Kx2K @ 60 Hz com RGB / YcbCR de 24 bits
4:4:4/YCBCR4:4:4 e até 4Kx2K@60Hz com YCBCR 4:4:4 de 12 bits.
6. Suporte ao formato de áudio:
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.
7.Suporte de longa distância controlado por teclado e mouse.
8. suporte para controle remoto ir 20 ~ 60khz, nec.
9. suporte para extrato de áudio do transmissor e receptor.
10. Estenda a distância de transmissão e melhore o sinal de transmissão.
3.0 CONTEÚDO DO PACOTE
Ao desembalar seu extensor pela primeira vez, verifique se os seguintes itens estão incluídos:
Transmissor extensor HDMI ----------------------------------------------- -1 PCS
Receptor extensor HDMI ----------------------------------------------- ---- 1 PCS
Transmissor IR ------------------------------------------------ ------------------ 1PCS
Receptor IR ------------------------------------------------ --------------------- 1 PCS
Adaptador de fonte de alimentação 5V DC ------------------------------------------------------------ 2 unidades
Cabo de dados USB---------------------------------------------------------- -----------------1PCS
Manual de operações ------------------------------------------------ ------------ 1 PCS
4.0 ESPECIFICAÇÕES
Versão HDMI------------------------------------------------ -----------------------HDMI2.0
Portas de entrada do transmissor --------------------------------------HDMIx1(AF),USB(BF) x1
Portas de saída do transmissor -------------------------HDMIx1(AF),CAT5e/6x1,IR TXx1
Portas de entrada do receptor---------------------------------------------------------- -CAT5e/6x1,IR RXx1
Portas de saída do receptor --------------------------------------------------- HDMIx1 (AF), USB ( AF)x2
Largura de banda de frequência------------------------------------------------ ---------------18 Gbps
Resoluções de entrada/saída---------------480i/p,576p,720p,1080i/p,4Kx2K@60Hz
Áudio -------------------------------------Taxa de amostragem:32kHz,44,1kHz,48kHz,96KHz
Controle remoto infravermelho---------------------------------------------------------- -----------20~60KHz;NEC
Modelo de corpo humano com proteção ESD --------------------± 8kV (descarga de entreferro)
± 4kV (descarga de contato)
Temperatura operacional ------------------------------------0˚C ~ 40˚C / 32˚F ~ 104˚F
Temperatura de armazenamento -------------------------------------20˚C ~ 60˚C / -4˚ F ~ 140˚F
Umidade Relativa-------------------------------------20~90% RH (sem condensação)
Dimensões (mm)------------------------------------------------------------ --------------170x81,5x22
5.0 DESCRIÇÕES DO PAINEL
Transmissor extensor HDMI KVM
Energia ----------------------------------Status de entrada de energia CC
Entrada USB ----------------------------------------Porta de entrada USB
DC/5V-----------------------------------------------------Porta de entrada de energia DC
Loopout HDMI ----------------------------- Porta de saída HDMI
HDMI IINPUT ------------------------------ Porta de origem HDMI
TX IR ------------------------------------------------ ---- Porta IR TX
Saída de áudio -------------------------------------Porta de saída de áudio
Saída CAT5e/6 -----------------------------Porta de saída Cat5e/6

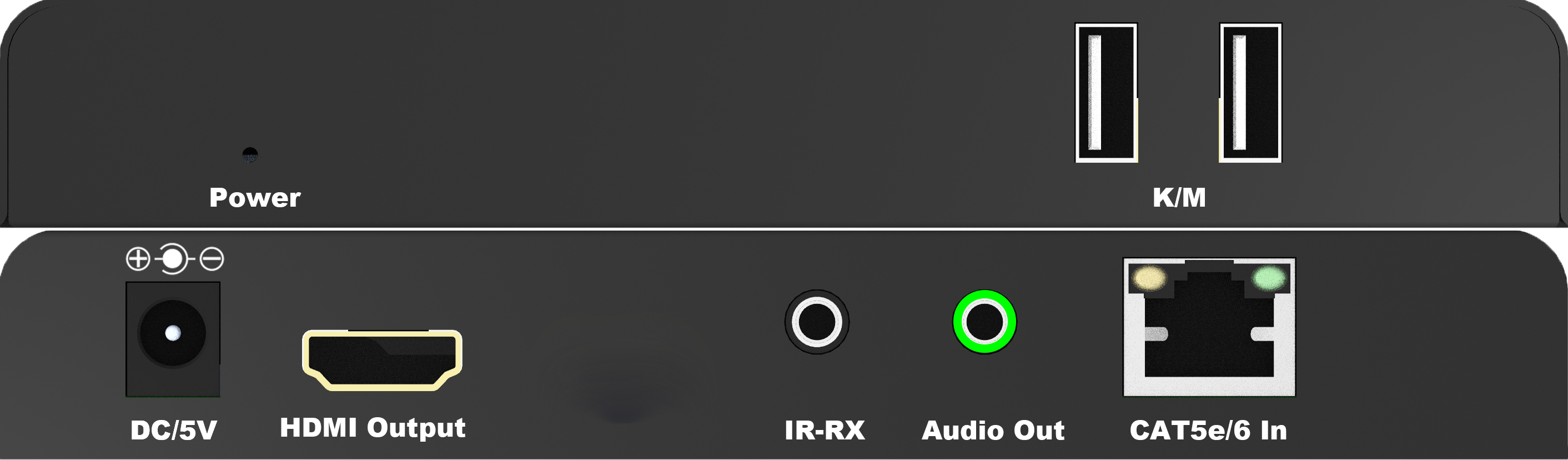

Receptor extensor HDMI KVM
Energia -----------------------------------Status de entrada de energia CC
K/M ----------------------------------------Teclado e Mouse
DC/5V-----------------------------------------------------Porta de entrada de energia DC
Saída HDMI ---------------------------------Porta de saída HDMI
RX IR ------------------------------------------------ ---- Porta IR RX
Saída de áudio --------------------------------------Porta de saída de áudio
Entrada CAT5e/6 --------------------------------------------------Porta de entrada Cat5e/6

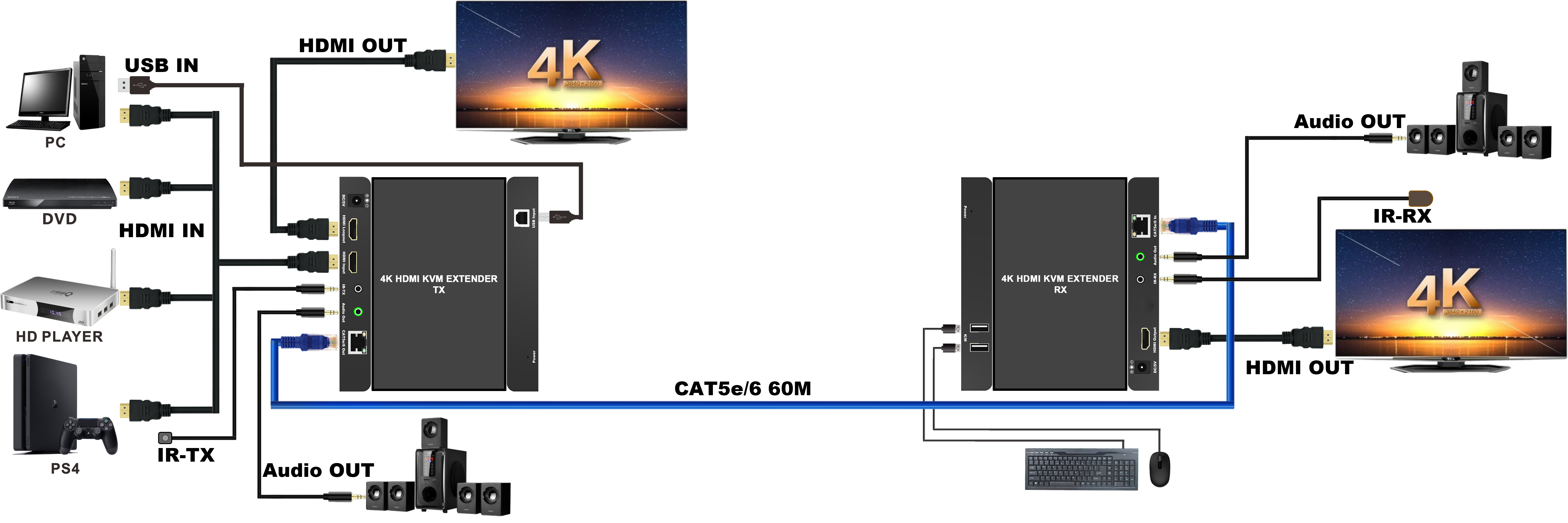

6.0 CONEXÃO E OPERAÇÃO
Antes da instalação, certifique-se de que todos os dispositivos que deseja conectar estejam desligados.
6.01.Conecte a fonte de sinal HDMI ao transmissor do extensor HDMI KVM;
6.02.Conecte a fonte de sinal USB ao transmissor do extensor HDMI KVM;
6.03.Use o cabo LAN (recomendado: CAT5e/6) para conectar o transmissor e
receptor de extensor HDMI KVM;
6.04.Conecte o equipamento de exibição com conector HDMI ao receptor do
Extensor KVM HDMI;
6.05.Conecte o teclado e o mouse ao receptor do extensor HDMI KVM;
6.06.Ligue todos os dispositivos e o produto começará a funcionar.
7.0 INSTALAÇÃO E PRECAUÇÕES
Para evitar choque elétrico, danos ao produto e proteger sua segurança, observe o seguinte:
1. Conecte ou desconecte lentamente os cabos de sinal e não os conecte, desconecte ou agite com frequência.
2. O equipamento não deve ser colocado ao sol, chuva e ambientes úmidos ou sem ventilação.
3. Itens líquidos não devem ser colocados no equipamento.
4.Não instale o equipamento próximo a fontes de calor, como fogo, energia ou outros amplificadores que produzam calor.
5.Não insira metal ou outros objetos no equipamento além de conectar cabos às portas.
6.Não demolir o equipamento sozinho;deve ser mantido por pessoal de manutenção profissional.
