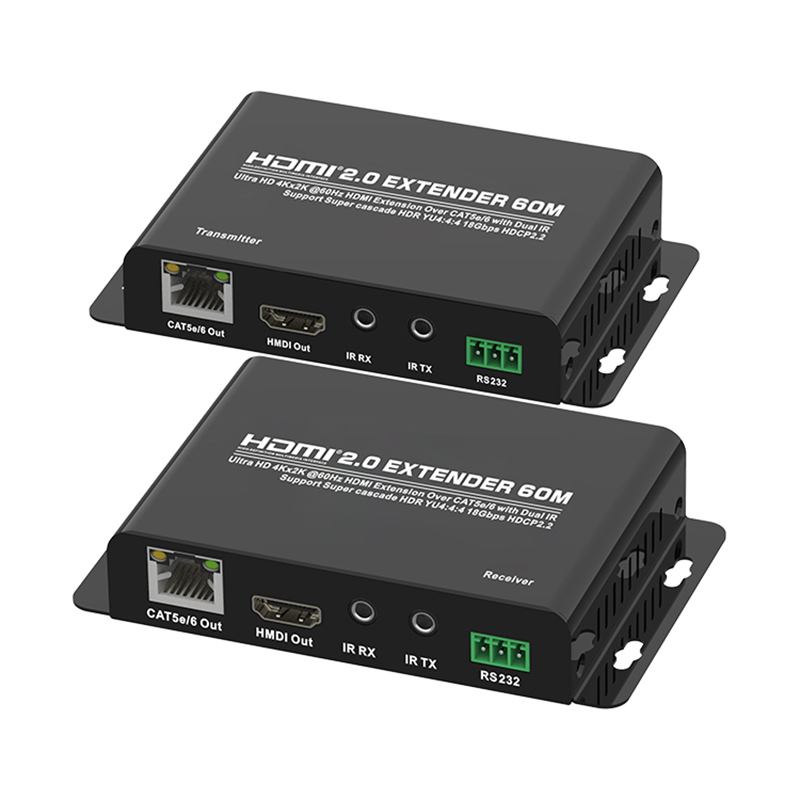

EXTENSOR HDMI
Extensor HDMI sobre um único CAT5e/6（60M）
(Ultra HD 4Kx2K@60Hz HDCP2.2)
Obrigado por adquirir nosso produto.Para garantir a segurança e a operação do produto sem problemas por muitos anos, leia o manual com atenção antes de usar este produto.
1.0 Introdução
O extensor HDMI2.0 60M HDMI usa um único Cat5e/6 (recomendado)
Cabo em vez de cabo HDMI, você pode estender o sinal 4K para 60 metros. O objetivo do extensor é obter transmissão de sinal de longa distância com fios de baixo custo.
2.0 Características
1. Transmissão de sinal: cabos cat5e ou cat-6 (recomendados) de até 60
medidores em vez de cabos HDMI são conectados entre TX e RX
Extensor;
2. Compatível com HDMI2.0, HDCP2.2 e DVI 1.0;
3. Suporta formato de vídeo de até 4k2k @ 60 Hz com RGB / YcbCR de 24 bits
4:4:4/YCBCR4:4:4 e até 4k2k@60Hz com YCBCR 4:4:4 de 12 bits;
4.Suporta formato de vídeo sequencial de quadro 3D de até 1080p @ 60;
5. suporte para transmissão em cascata multi-receptor;
6. suporte para retransmissão dupla ir de 20 ~ 60khz;
7. Suporte ao formato de áudio:
DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;
8. Estenda a distância de transmissão e melhore o sinal de transmissão;
3.0 Acessórios de embalagem
Ao desembalar seu extensor pela primeira vez, verifique se os seguintes itens estão incluídos:
1. Transmissor HDMI ------------------ 1PCS
2. Receptor HDMI ----------1PCS
3.Receptor IR --------------------------2PCS
4.Transmissor IR -----------------------2PCS
5. fonte de alimentação ------------------------- 2 unidades
6. Manual do usuário--------------------------1PCS
4.0 Especificação
Comprimento do cabo CAT-6 entre o transmissor e o receptor --------------------------------------Até 60 metros
Entrada/Saída HDMI----------------------------------------4Kx2K@60Hz/1080p/ 1080i/720p/576p/576i/480p/480i
Suporte ao formato de áudio -----------------------------------DTS-HD/Dolby-trueHD/LPCM7.1/ DTS/Dolby-AC3/DSD
Largura de banda máxima------------------------------------------------ -------------------------------------------------- --------600MHz
Taxa de transmissão máxima---------------------------------------------------------- -------------------------------------------------- ----------18 Gbps
Sinal de vídeo de entrada ----------------------------------------------- -------------------------------------------0,5~1,5Volts pp
Sinal DDC de saída---------------------------------------------------------- -----------------------------------------5Volts pp (TT1L)
Distância do cabo HDMI de entrada/saída -------------------------------------------≤ Cabo padrão HDMI AWG26 de 10m
Corrente máxima de trabalho---------------------------------------------------------- -------------------------------------------------- ---800mA
Formato do adaptador de energia ------------------------------------Entrada:AC (50HZ, 60HZ) 100V-240V ;Saída: DC5V/1A
Faixa de temperatura operacional----------------------------------------------- ------------------------------- (-15 a +55℃)
Faixa de umidade operacional----------------------------------------------- -------------5 a 90% UR (sem condensação)
Dimensão (C x L x A)------------------------------------------ --------------------------------------------------------100x73x25mm

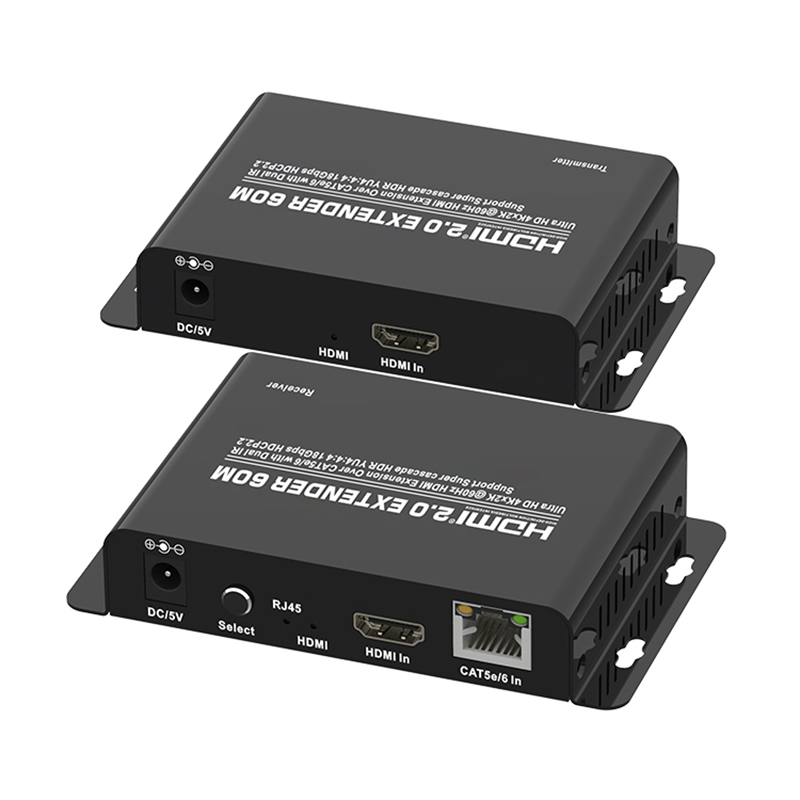

5.0 Descrições do painel
Por favor, estude os desenhos do painel abaixo e familiarize-se com o sinal
entrada(S),saída(S)e requisitos de energia.

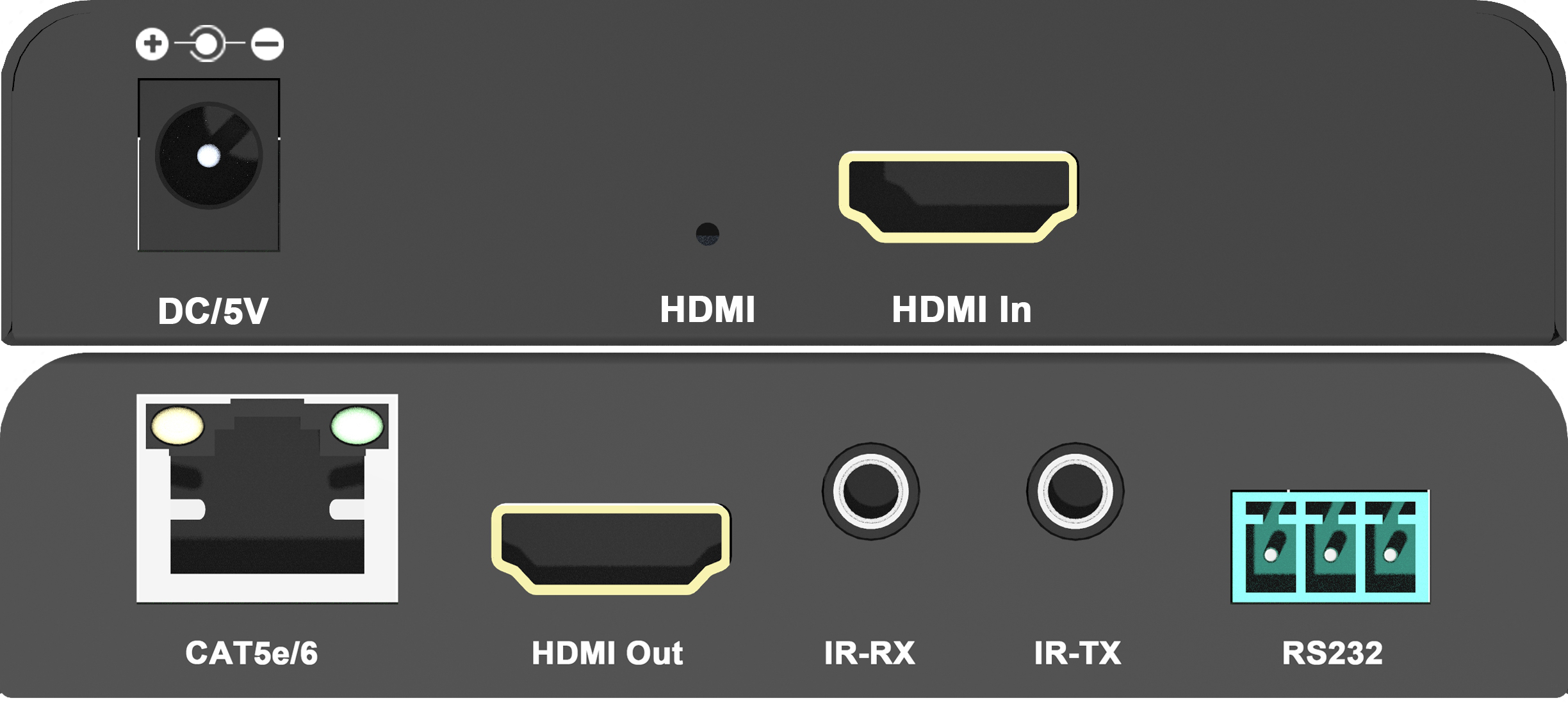

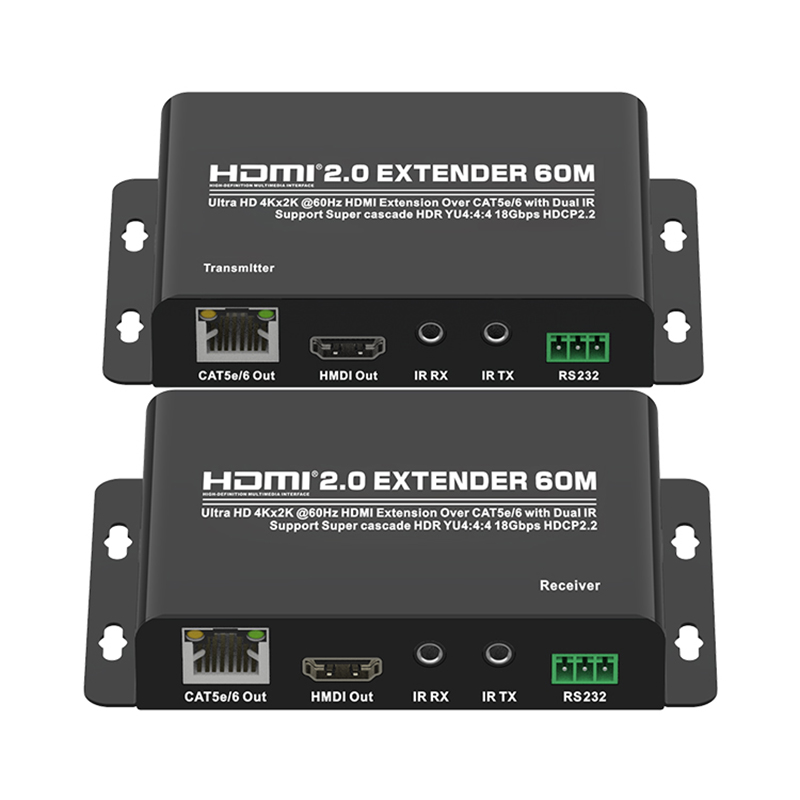

PAINEL TX EXTENSOR HDMI
DC 5V ------------------------------------Porta de entrada de energia DC
HDMI -------------------------------------Indicador de entrada HDMI
Entrada HDMI --------------------------------------------------Porta de entrada HDMI
Cat5e/6 -------------------------------Cabo LAN Porta de saída
Saída HDMI --------------------------------------------Porta de saída HDMI
IR-RX ------------------------------------------Porta do receptor IR
IR-TX --------------------------------------Porta do transmissor IR
RS232 ----------------------------------------------Porta RS232

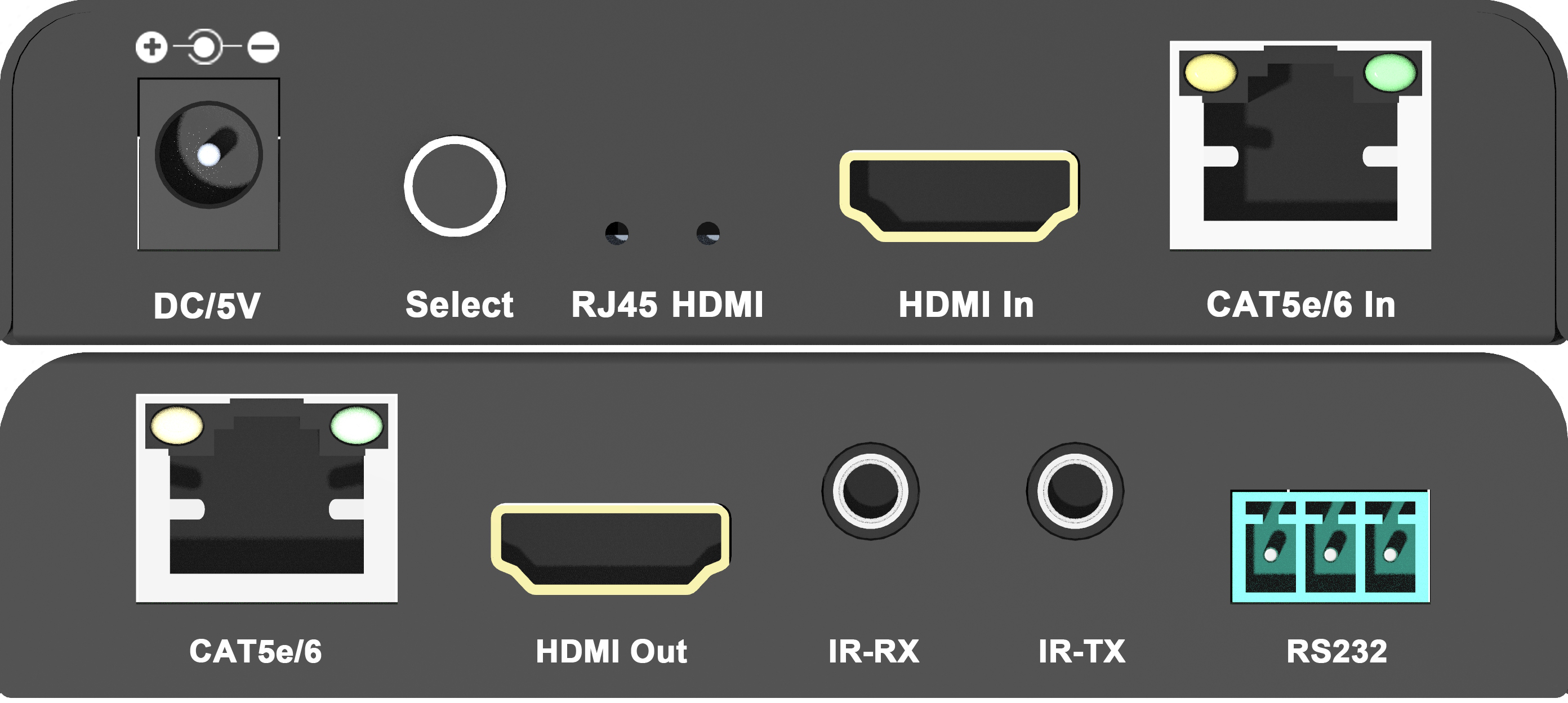

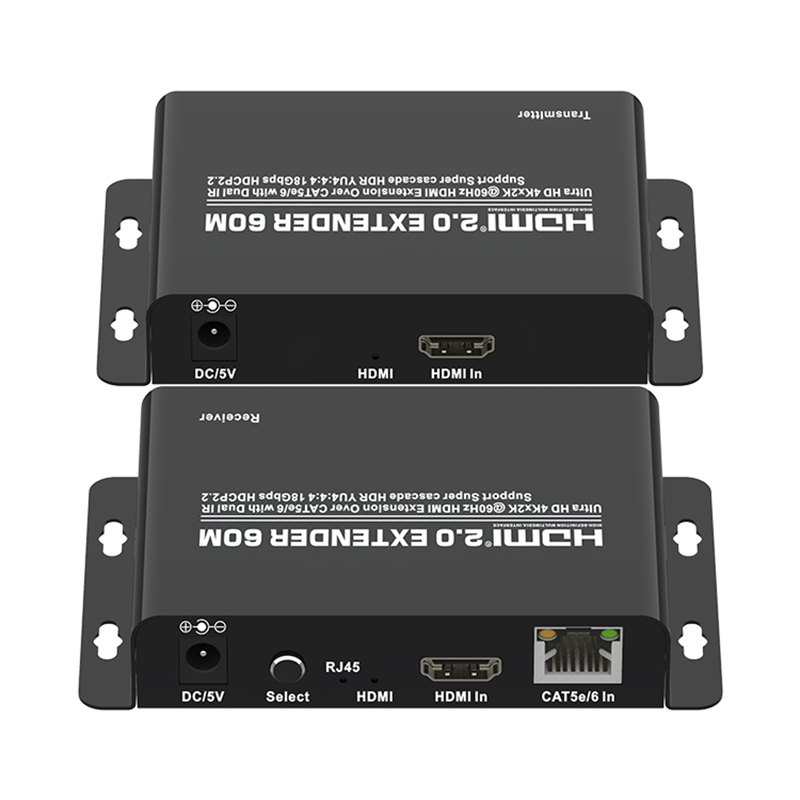

PAINEL RX EXTENSOR HDMI
DC 5V ------------------------------------Porta de entrada de energia DC
Selecione -----------------------------botão de sinal de entrada de mudança
RJ45 --------------------------------------Indicador de entrada RJ45
HDMI --------------------------------------------------Indicador de entrada HDMI
Entrada HDMI ----------------------------------Porta de entrada HDMI
Entrada Cat5e/6 ---------------------------------Porta de entrada Cat5e/6
Cat5e/6 -------------------------------Cabo LAN Porta de saída
Saída HDMI ----------------------------------Porta de saída HDMI
IR-RX ------------------------------------------Porta do receptor IR
IR-TX --------------------------------------Porta do transmissor IR
RS232 ----------------------------------------------Porta RS232
6.0 Conecte e opere

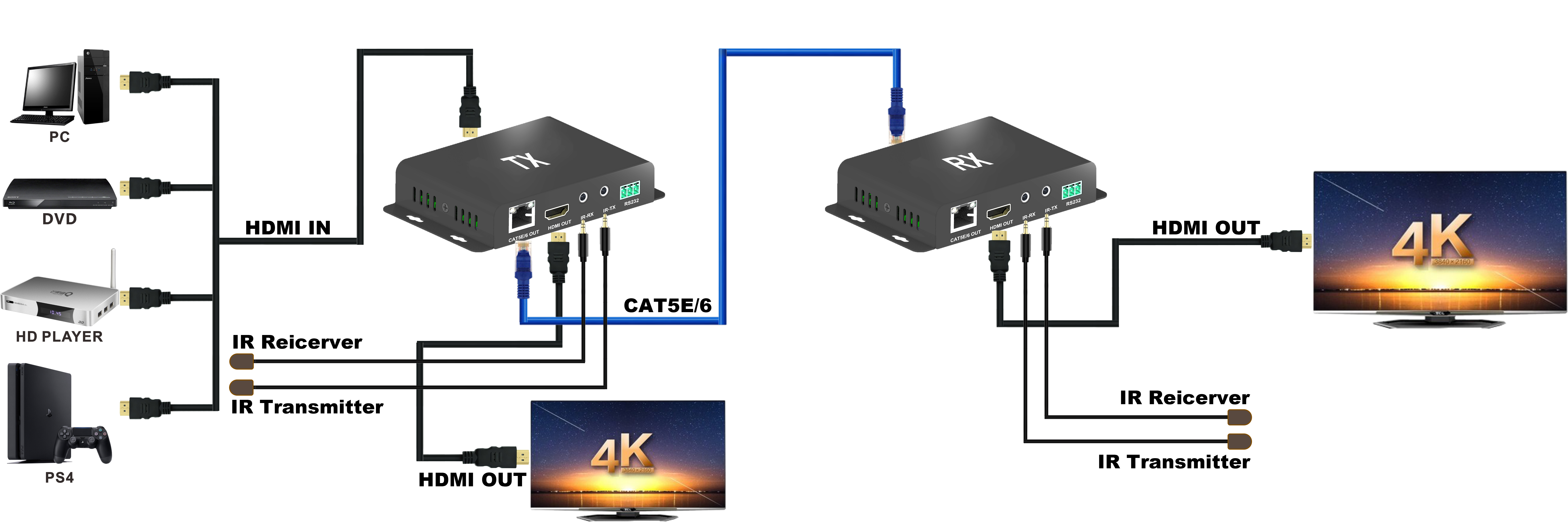

AplicativoⅠ
(Aplicação ponto a ponto)
AplicativoⅡ
(Transmissão em cascata multi-receptor)
6.01 Conecte o dispositivo fonte ao transmissor por meio de um cabo HDMI (máx.=10M).
6.02 Conecte o dispositivo de exibição ao receptor por meio de um cabo HDMI (máx. = 10M).
6.03 Conecte TX com RX por um cat5e/6 (Max=60M).
6.04 Um par de cabos IR-RX e IR-TX, conectados ao IR-RX de 3,5 mm e
Portas IR-TX do transmissor e receptor, respectivamente.
6.05 Conecte a fonte de alimentação ao TX e RX.
6.06 Indicador LED:Quando um sinal é inserido para funcionar, luz azul constante.
6.07 Selecione a fonte de entrada através do botão de seleção no RX.
7.0 Instalação e precauções
Para evitar choque elétrico, danos ao produto e proteger sua segurança, observe o seguinte:
1. Conecte ou desconecte lentamente os cabos de sinal e não os conecte, desconecte ou agite com frequência.
2. O equipamento não deve ser colocado sob sol, chuva e umidade ou ambiente não ventilado.
3. Itens líquidos não devem ser colocados no equipamento.
4. Não instale o equipamento próximo a fontes de calor, como fogo, energia ou outros amplificadores que produzam calor.
5. Não insira metal ou outros objetos no equipamento além de conectar cabos às portas.
6. Não demolir o equipamento sozinho;deve ser mantido por pessoal de manutenção profissional.
