EXTENSOR HDMI

• .- Suporte para extensor HDMI sobre Ethernet sinal HDMI 1.4 e 1.3 / cor profunda 36 bits / xv-YCC / 1080p 24fs / DTS-HD.v-YCC / 1080p 24fs / DTS-HD.

• -  Para distância de transmissão de 200 pés via cabo LAN CAT6/CAT7.Para distância de transmissão de 165 pés via cabo CAT5e.  Latência de vídeo zero.NOTA: Recomendamos o uso de conexões diretas HDMI para HDMI, evite usar conversores de sinal ou adaptadores a todo custo.

• -HDCP 1.2/1.4;1080P/1080i/720P/576P/576i/480P/480i;Vídeo 3D suportado

• & - 36 bits (CAT7);24 bits (CAT6);Suporta apenas áudio PCM de 2 canais.Suporta passagem Dolby Digital / DTS se o EDID for copiado dos dispositivos de exibição corretos.

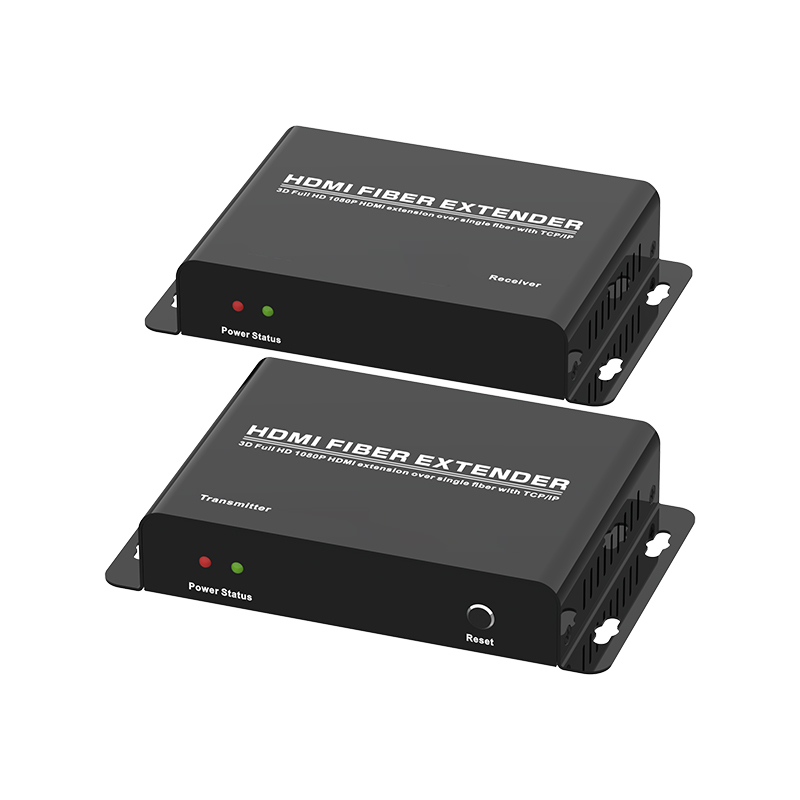

Extensor HDMI em fibra única (20 km)

(TCP/IP Full HD 1080P)

Traga alta definição para sua vida!

Obrigado por adquirir este produto.Para obter desempenho e segurança ideais, leia estas instruções cuidadosamente antes de conectar, operar ou ajustar este produto.Por favor guarde este manual para futura referência.

Visão geral:

O   HDMI sobre um único extensor Ethernet é capaz de estender um sinal de áudio/vídeo 1080P 60Hz até 200 pés, que é quatro vezes a distância de transmissão de um cabo HDMI típico.Desfrute de vídeo em cores profundas e áudio compactado sem perdas e utilize a função de cópia EDID para eliminar quaisquer problemas de incompatibilidade que possam ocorrer na configuração.O item é um ótimo complemento para uma sala de distribuição A/V e sua fácil instalação o torna perfeito para qualquer instalação residencial ou comercial.

Especificações:

• Distância de transmissão de até 200 pés.através de um único cabo Ethernet.(Para distância máxima, use cabo Cat6/7)

• Suporta Deep Color de até 36 bits

• Áudio digital compactado sem perdas

• Velocidade de transferência de dados: 6,75 Gbps

• Função de cópia EDID para evitar problemas de incompatibilidade

2.0 RECURSOS

1. Transmissão de sinal: cabos de fibra SC (recomendados) de até 20.000 metros em vez de cabos HDMI são conectados entre TX e RX Extender.

2. suporte hdmi1.3, protocolo hdcp 1.2 compatível.

3. suporte para resolução de entrada/saída: 480p,576p,720p,1080p.

4. suporte ao modo ponto a ponto, um modo ponto a muitos.

5.Protocolo TCP/IP compatível com um transmissor e vários receptores, com um máximo de 253 receptores.

6.Suporte ao controle IR, você pode controlar STB ou Blue-Ray DVD no local de recebimento por controle remoto.

7. suporte para controle remoto ir 20 ~ 60khz, nec.

8. instala em minutos, sem perda de qualidade.

ESPECIFICAÇÃO

Versão HDMI------------------------------------------------ -----------------HDMI1.3a

Porta de entrada do transmissor ----------------------------------------------- --- HDMIx1 (AF)

Portas de saída do transmissor -------------------HDMIx1 (AF), SC Fiberx1, IR TXx1

Portas de entrada do receptor------------------------------------------SC Fiberx1,IR RXx1

Porta de saída do receptor---------------------------------------------------------- -----HDMIx1(AF)

Largura de banda de frequência ---------------------------2,25 Gbps (link único)

Resoluções de entrada/saída ---------------------------------480p,576p,720p,1080p

Áudio----------------------------------------------------------Taxa de amostragem:32kHz,44,1 kHz,48kHz

Controle remoto infravermelho---------------------------------------------------------- ------20~60KHz;NEC

Modelo de corpo humano com proteção ESD ---------------± 8kV (descarga de entreferro)

                                         ± 4kV (descarga de contato)

Temperatura operacional--------------------------------0˚C ~ 40˚C / 32˚F ~ 104˚F

Temperatura de armazenamento ---------------------------------20˚C ~ 60˚C / -4˚F ~ 140˚ F

Umidade relativa ---------------------------------20~90% RH (sem condensação)

Dimensões (mm)------------------------------------------------------------ -------------120x73x22

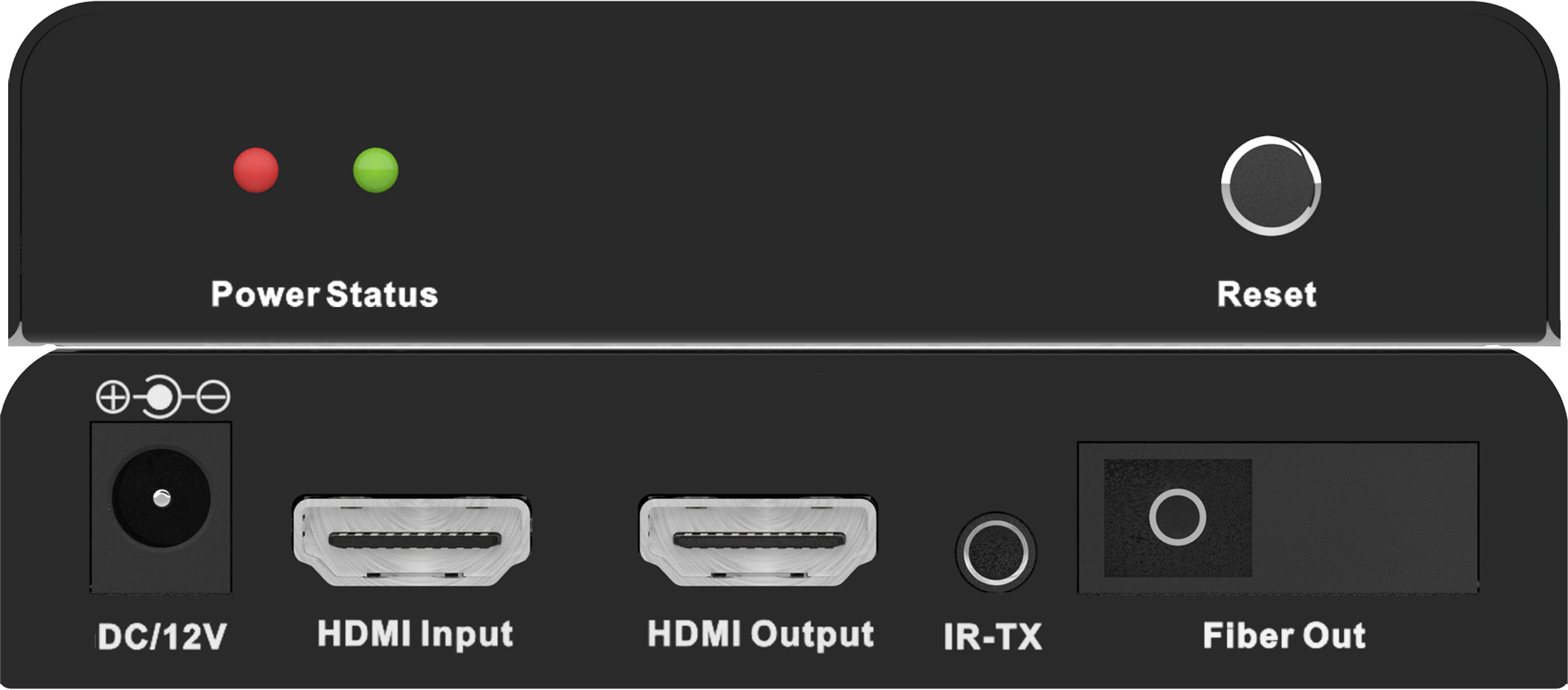

Painel Transmissor

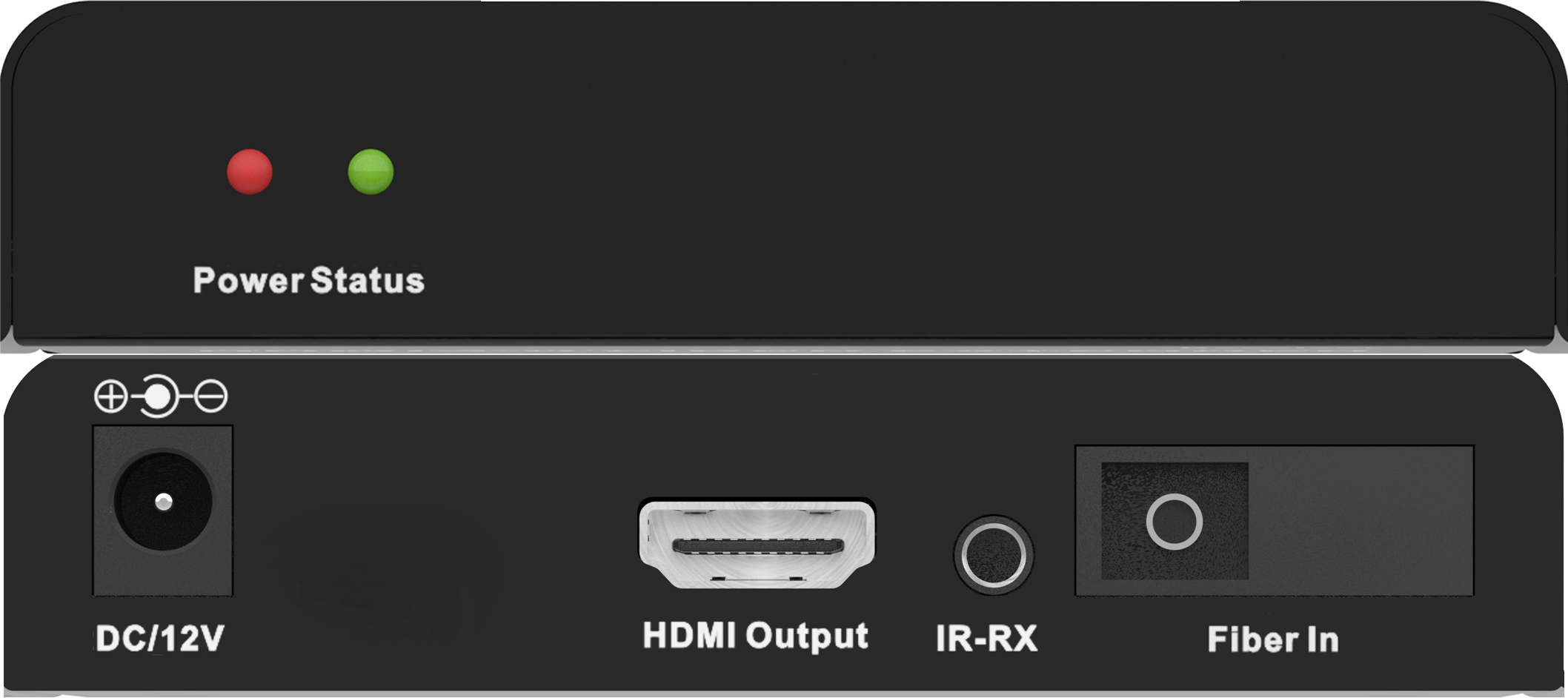

Painel receptor

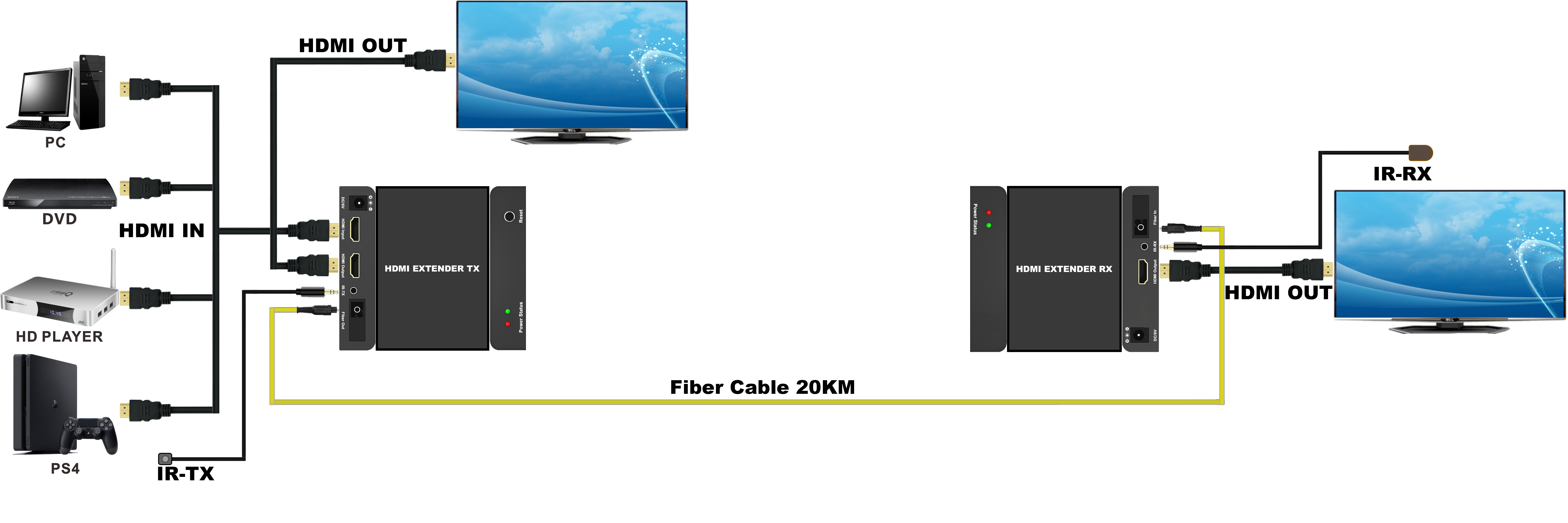

  CONECTAR E OPERAR

Antes da instalação, certifique-se de que todos os dispositivos que deseja conectar estejam desligados.

6.01.Conecte a fonte de sinal HDMI ao transmissor do extensor HDMI.

6.02.Use cabo de fibra (recomendado: SC) para conectar o transmissor e o receptor

do extensor HDMI.

6.03.Conecte o equipamento de exibição com conector HDMI ao receptor do

Extensor HDMI.

6.04.Ligue todos os dispositivos conectados, escolha a entrada do dispositivo de exibição

ao seu canal HDMI.

Transmissor e receptor um por aplicação N, N pode até 253.

7.0 INSTALAÇÃO E PRECAUÇÕES

Para evitar choque elétrico, danos ao produto e proteger sua segurança, observe o seguinte:

1. Conecte ou desconecte lentamente os cabos de sinal e não os conecte, desconecte ou agite com frequência.

2.2.O equipamento não deve ser colocado ao sol, chuva e umidade ou  ambiente não ventilado.

3. Itens líquidos não devem ser colocados no equipamento.

4.Não instale o equipamento próximo a fontes de calor, como fogo, energia ou outros amplificadores que produzam calor.

5.Não insira metal ou outros objetos no equipamento além de conectar cabos às portas.

6.Não demolir o equipamento sozinho;deve ser mantido por pessoal de manutenção profissional.
