PII-1024E 4x2 HDMI Matrix Switch/Splitter com extrator de áudio - 4K 60 Hz, controle IR, HDCP 2.2, 4:4:4

DIVISOR HDMI

Manual do usuário

Interruptor/divisor HDMI 2x4

(3D Ultra HD 4Kx2K@60Hz HDCP2.2)

Traga alta definição para sua vida!

Obrigado por adquirir nosso produto.Para garantir a segurança e a operação do produto sem problemas por muitos anos, leia o manual com atenção antes de usar este produto.

1.0 Introdução:

HDMI Switch/Splitter é um produto que pode distribuir sinal HDMI sem perda para um ou mais dispositivos de exibição de alta definição, como HDTV.Ele pode otimizar seu sistema de home theater com o melhor efeito.

O sinal HDMI é distribuído do dispositivo de origem, como DVD, receptor de satélite, decodificador, câmera DV, receptor A/V e outros dispositivos habilitados para HDMI, para dispositivos de exibição de alta definição, como HDTV e tela plana HDMI.

2.0 Características:

1. Totalmente compatível com a especificação HDMI 2.0.É aplicável a dispositivos de origem e dispositivos de exibição de alta definição, como DVD e  HDTV que possuem portas HDMI ou portas digitais e são compatíveis com o protocolo HDCP1.1/1.2/1.4/2.2;

2. suporte para formato de vídeo de até 4k2k @ 60 Hz com 24 bits RGB/YcbCR 4:4:4/YCBCR4:4:4 e até

4k2k@60Hz com YCBCR 4:4:4 de 12 bits;

3. Suporta formato de vídeo sequencial de quadro 3D de até 1080p @ 60;

4. Suporta exibição simultânea de saída em diferentes resoluções;

5. Suporte Extrator de Áudio;

6. DVD Blu-ray 24/50/60fs/HD-DVD/xvYCC;

7. Formatos de áudio DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 e DSD;

8. Estenda a distância de transmissão e melhore o sinal de transmissão;

9. Compatível com DVI usando adaptador HDMI para DVI;

10. Design de caixa metálica e blindagem geral sem interferência de sinal.

3.0 Acessórios de embalagem:

1. Interruptor/divisor HDMI 2×4-------------------------------------1Pcs

2. Controle remoto --------------------------------------------------------- ---- 1 unidade

3. Adaptador de alimentação DC de 5V------------------------------------------1Pcs

4. Manual do usuário------------------------------------------------------------ --------- 1 unidade

4.0 Parâmetros técnicos

Porta de entrada de fonte HDMI -------------------------------------------------------- ---------------------2

Porta de saída do dispositivo de exibição------------------------------------------------------------ -----------------4

Conector da porta de origem---------------------------------------------------------- ----- HDMI de 19 pinos

Conector da porta do dispositivo de exibição------------------------------------------19 PINOS HDMI

Porta de saída de áudio---------------------------------------------------------- ----------SPDIFx1,R/Lx1

Compatível com HDCP------------------------------------------------ ------------------------SIM

Intervalo de link único---------------------------------------------------------- ---------------3840x2160

Sinal de vídeo de entrada----------------------------------------------- -------0,5-1,0 Volts PP

Sinal DDC de entrada---------------------------------------------------------- ---------5 Volts PP(TTL)

Cor profunda------------------------------------------------ -----------------------------------------48 bits

Versão HDMI------------------------------------------------ -----------------------HDMI2.0

Largura de banda---------------------------------------------------------------- --------------------Até 600Mhz

Velocidade do Sinal------------------------------------------------ -----------------Até 18 Gbps

O comprimento do cabo de entrada ------------------------------PS4≤10M;BLUE DVD≤10M

O comprimento do cabo de saída----------------------------------------------------------- ---------------≤10M

O padrão do cabo---------------------------------------------------------- -------28AWG HDMI2.0

Faixa de frequência vertical---------------------------------------------------------- --------------60 Hz

Consumo de energia (máx.) -------------------------------------------- ------------4,5 Watts

Temperatura de Operação------------------------------------------------ -------------0℃-70℃

Tensão de trabalho------------------------------------------------ ------------------------- CC 5V

Adaptador de energia------------------------------------------------ ---------------------------5V 1A

Peso líquido------------------------------------------------ -------------------------------0,25kg

Dimensão: C * L * A (mm) ---------------------------------------- -----------------149x64x25

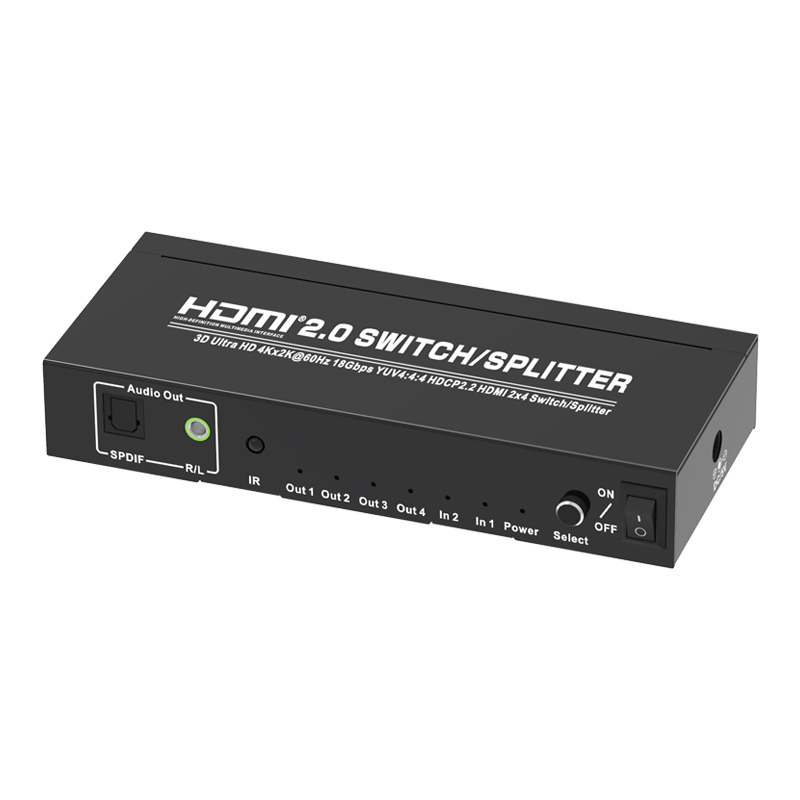

5.0 Introdução ao painel

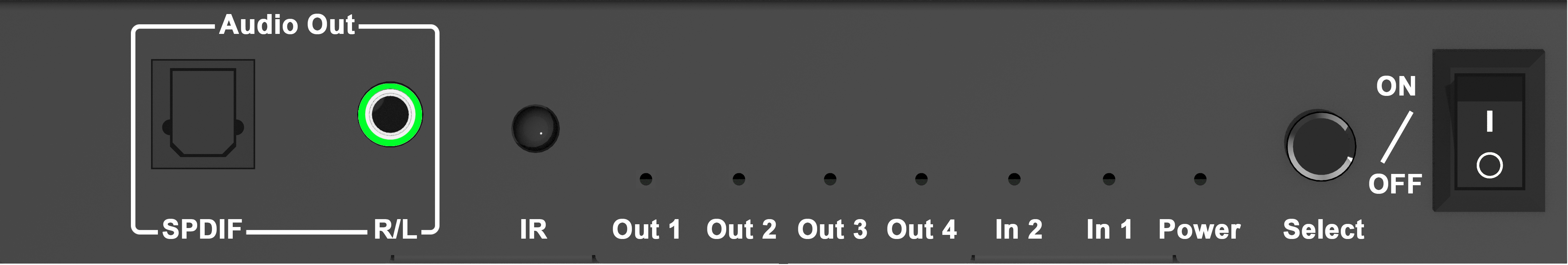

SPDIF ---------------------------------------Porta de saída de áudio digital

R/L ------------------------------------------Porta de saída de áudio analógico

RI ------------------------------------------------- ------- Porta do receptor IR

Saída 1-4---------------------------------------------------------- --- Status da saída 1-4

In1-2---------------------------------------------------------- ------- Status da entrada 1-2

Poder ------------------------------------------------- -----Status de energia

Selecione ------------------------------------------------Entrada botão de seleção

LIGADO DESLIGADO ----------------------------------------------- -----Botão de energia

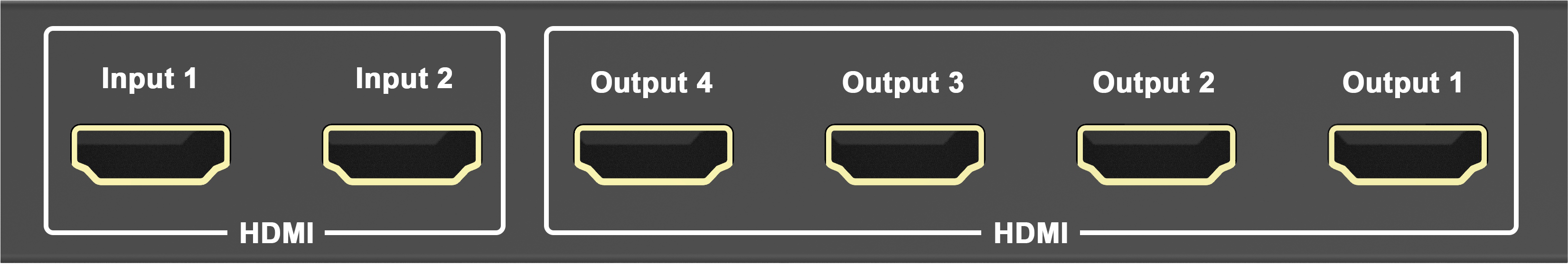

Entrada HDMI1-2----------------------------------Entrada HDMI1-2 Portas

Saída HDMI 1-4 ----------------------------- Saída HDMI 1-4 Portas

DC5V----------------------------------------------------------Porta de entrada de energia DC

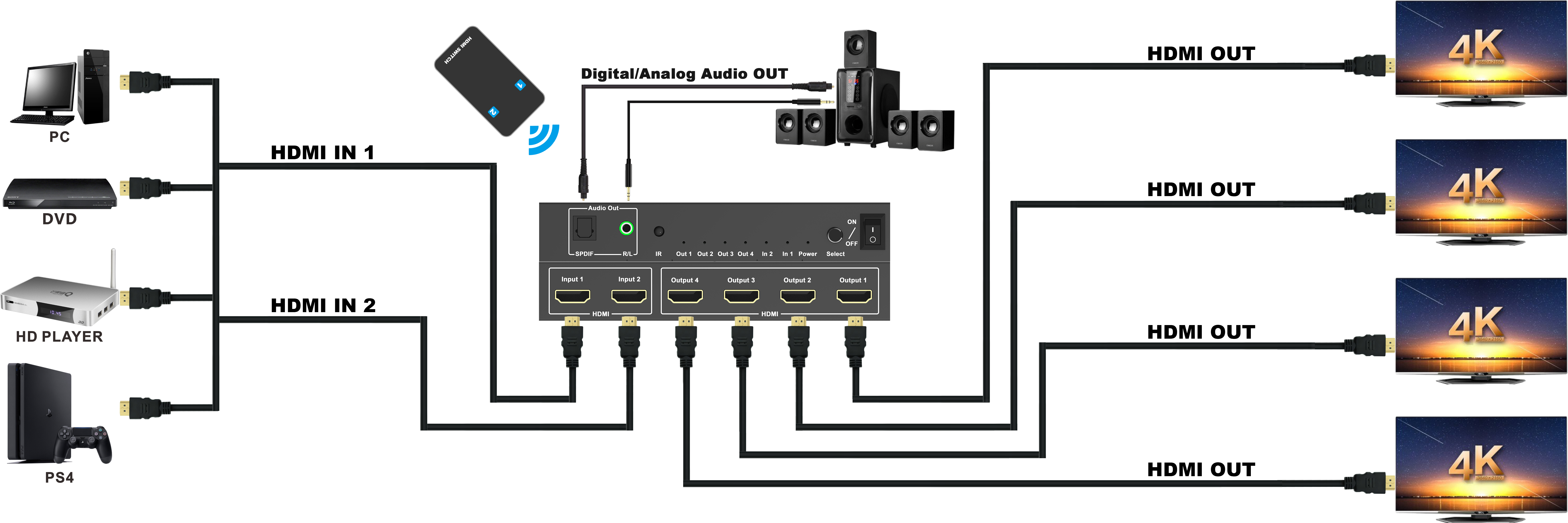

6.0 Diagrama de conexão

6.01 Conecte o cabo HDMI entre a fonte de sinal e a porta de entrada do Splitter.

6.02 Conecte o cabo HDMI entre a porta de saída do Splitter e a HDTV.

6.03 Conecte o divisor e o adaptador de energia.

6.04 Abra a fonte do sinal e a potência da HDTV, então ela funciona.

6.05 Use o controle remoto ou o botão de alternância para selecionar a fonte desejada.

Explicação: Com diferentes marcas de dispositivos de entrada ou saída, o comprimento do

os cabos de conexão também serão diferentes.

7.0 Instalação e precauções

Para evitar choque elétrico, danos ao produto e proteger sua segurança, observe o seguinte:

1. Conecte ou desconecte lentamente os cabos de sinal e não os conecte, desconecte ou agite com frequência.

2. O equipamento não deve ser colocado ao sol, chuva e ambientes úmidos ou sem ventilação.

3. Itens líquidos não devem ser colocados no equipamento.

4.Não instale o equipamento próximo a fontes de calor, como fogo, energia ou outros amplificadores que produzam calor.

5.Não insira metal ou outros objetos no equipamento além de conectar cabos às portas.

6.Não demolir o equipamento sozinho;deve ser mantido por pessoal de manutenção profissional.
