FT232-A
PIISUN
| Quantidade: | |
|---|---|

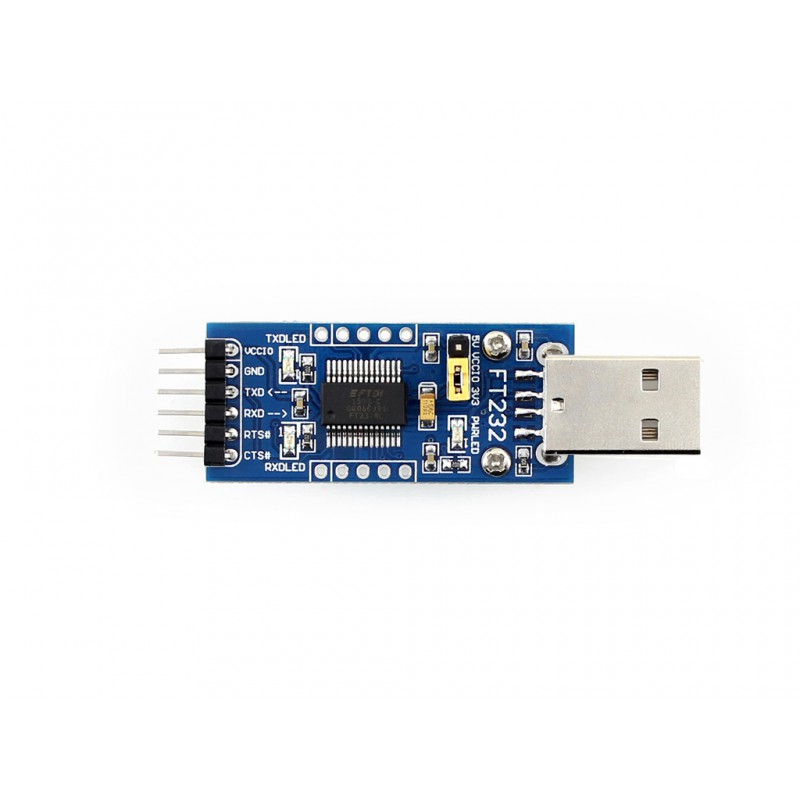

A placa FT232 USB UART tipo A é um módulo de comunicação USB para TTL UART.Ele permite conectar dispositivos com interfaces UART de nível TTL ao seu computador por meio de uma porta USB.
Este módulo de comunicação é baseado no chip conversor FT232RL USB para UART, que fornece comunicação confiável e de alta velocidade entre o seu computador e dispositivos UART de nível TTL.Ele suporta taxas de dados de até 3 Mbps e possui proteção integrada contra descarga eletrostática.
A placa UART USB FT232 possui um conector USB Tipo A para fácil conexão ao seu computador.Ele também possui um cabeçalho de 6 pinos com sinais UART de nível TTL, incluindo RX (recepção), TX (transmissão), RTS (solicitação de envio), CTS (liberação para envio), DTR (terminal de dados pronto) e GND ( chão).
Este módulo de comunicação é fácil de usar e não requer fonte de alimentação externa.Ele pode ser alimentado diretamente pela porta USB do seu computador.Ele também vem com drivers e software para fácil instalação e configuração.
A placa UART USB FT232 é compatível com vários sistemas operacionais, incluindo Windows, Mac e Linux.É adequado para uma ampla gama de aplicações, como comunicação serial, programação de microcontroladores e depuração.
No geral, a placa UART USB FT232 é uma solução confiável e conveniente para conectar dispositivos UART de nível TTL ao seu computador.Ele fornece uma maneira contínua e eficiente de comunicação com dispositivos UART e é adequado tanto para uso amador quanto profissional.
FT232RL original a bordo
Suporta Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11...
3 modos de energia: saída de 5 V, saída de 3,3 V ou alimentado por placa alvo (3,3 V-5 V)
3 LEDs: LED TXD, LED RXD, LED POWER
Pinos Funcionais
TXD, RXD, RTS#, CTS#: conectado aos pinheaders soldados integrados
Os outros pinos: acessíveis nos furos (cabeçalhos de pinos separados também são fornecidos para fácil conexão ao sistema do usuário, o passo é compatível com placas de ensaio)
No caso de trabalhar com um MCU:
VCCIO ↔ Saída de 3,3 V ou 5 V (o módulo é alimentado por USB, o jumper integrado deve estar em curto para 3,3 V ou 5 V)
GND ↔ GND
TXD ↔ MCU.RX (direção do sinal: MCU.RX << FT232 << PC.TX)
RXD ↔ MCU.TX (direção do sinal: MCU.TX >> FT232 >> PC.RX)
RTS ↔ MCU.CTS (direção do sinal: MCU.CTS << FT232 << PC.RTS)
CTS ↔ MCU.RTS (direção do sinal: MCU.RTS >> FT232 >> PC.CTS)
Personalização diferente suportada se você precisar, fale mais diretamente com vendas, por favor
