PIILCD-T070R01
PIISUN
| Quantidade: | |
|---|---|

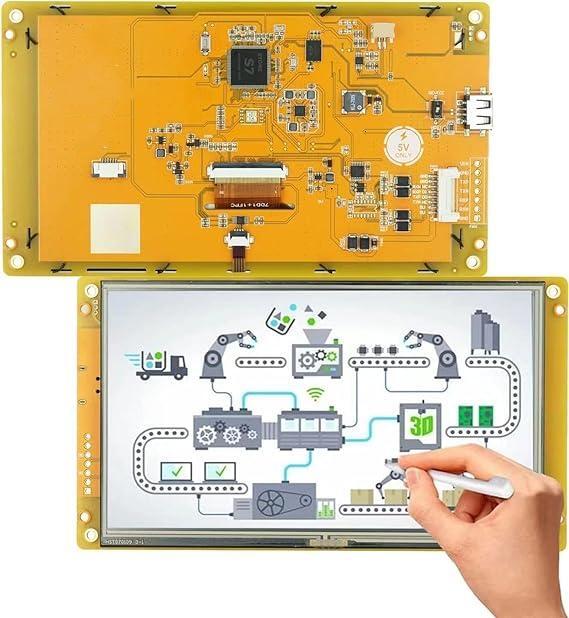

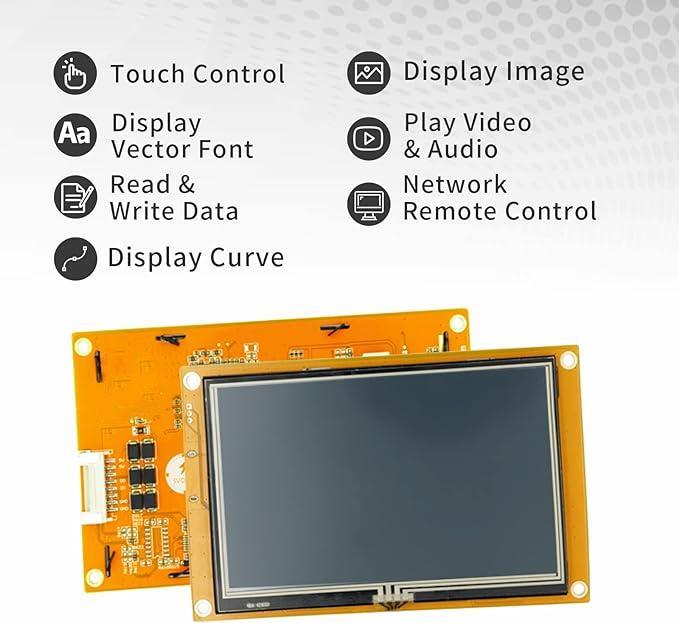

A tela LCD (C) compatível com HDMI de 7 polegadas suporta vários sistemas como Raspberry Pi Banana Pi Banana Pro e BB Black para fornecer imagens Lubuntu Raspbian e Angstrom com alta resolução de 1024 × 600 e tela de toque capacitiva.Além disso, é atualizado para uma tela IPS com um ângulo visível maior e efeito de exibição mais nítido.Em termos gerais, você pode aplicá-lo a telas raspberry pi compatíveis com HDMI e outros mini PCs ou até mesmo monitores de computador.Se você for usá-lo no Raspberry pi zero e no BB Black, você precisará comprar um fio de conexão compatível com HDMI para uso e para o raspberry pi zero, você também precisará comprar um micro cabo USB tipo A.Combinado com raspberry pi, ele suporta Raspbian ubuntu para fazer um único toque sem toque, enquanto como um monitor de PC ele suporta Windows 10/8.1/8/7 para fazer o toque de cinco pontos sem uma unidade.Para o sistema operacional Windows 10/8.1/8, a tela sensível ao toque suporta multitoque de até 10 pontos.Para alguns sistemas operacionais Windows 7, a tela sensível ao toque suporta apenas um toque único.Ao trabalhar com Raspberry Pi, você mesmo deve definir a resolução do LCD ou a tela LCD não funcionará.Ao trabalhar com o osso Beagle, este módulo LCD é usado apenas para exibição, para que você possa programar o arquivo de imagem Angstrom mais recente diretamente na placa, sem qualquer alteração.O BeagleBone lerá os parâmetros de exibição do display compatível com HDMI de 7 polegadas e definirá a resolução para 800*480 automaticamente.
| Especificação | ||
| Número da peça | PIILCD-T070R01 | |
| Dimensão do contorno (mm) | 164,90 (L) x 100,00 (A) x 4,4 (P) | |
| Área ativa (mm) | 153,84 (L) x 85,63 (A) | |
| Resolução (pontos) | 800x (RGB) × 480 | |
| Temperatura operacional (°C) | -20-70 | |
| Temperatura de armazenamento (°C) | -30-80 | |
| Número de pixels (pixels) | 800RGB(H)xRGBx480V) | |
| Painel de toque | RTP | |
| IC do driver | EK9716BD&EK73002ACGB | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, TN, TFT de 7 polegadas | |
| Tratamento da superfície | Anti-reflexo | |
| Ver direção | TODOS | |
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (Típ.) |
| Sistema B/L | A definir (Típ.) | |

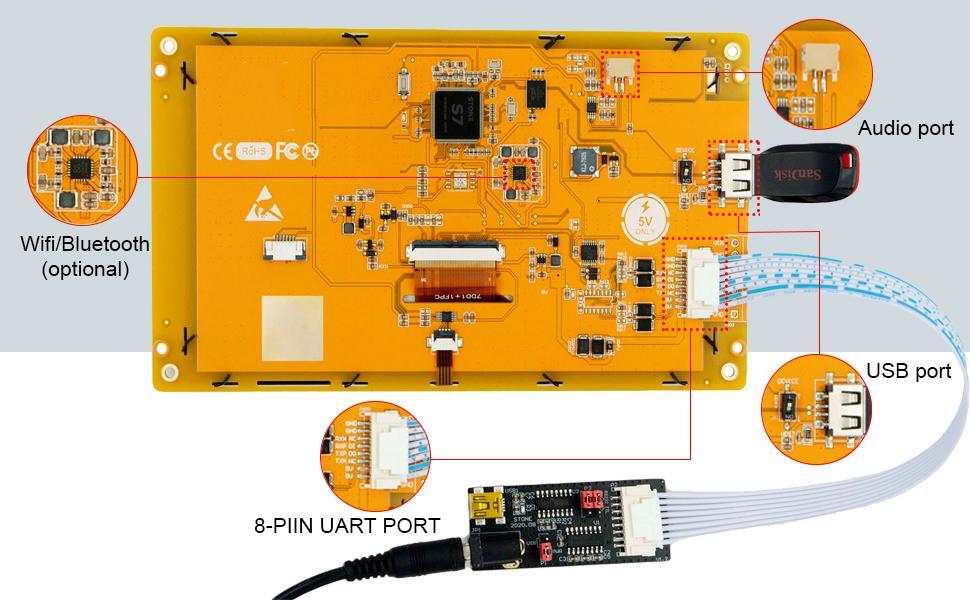

| Interface | UART | |
| Vida útil do módulo (horas) | 50.000-100.000 | |
Ao trabalhar com Raspberry Pi 4 para a imagem do sistema do Raspberry Pi após 30/10/2021, por exemplo, no Bullseye, modifique 'dtoverlay = vc4-kms-v3d' para 'dtoverlay = vc4-fkms-v3d' no arquivo de configuração, caso contrário, ele poderá falhar ao iniciar.Mas no Buster, por favor, comente 'dtoverlay = vc4-fkms-V3D' adicionando #.
Observação :
1. Drivers podem ser adicionados ao seu sistema atual para suportar display LCD e controle de toque
2. As imagens NÃO PODEM ser usadas com seu sistema atual.Eles são sistemas autônomos que já suportam display LCD e controle de toque.
3. Se o LCD for destinado à reprodução de vídeos, escolha aquele com interface de exibição compatível com HDMI
4. Todos os drivers e arquivos de imagem relacionados foram incluídos no DVD.
