VÍDEO HD CONVERSOR

Manual do usuário

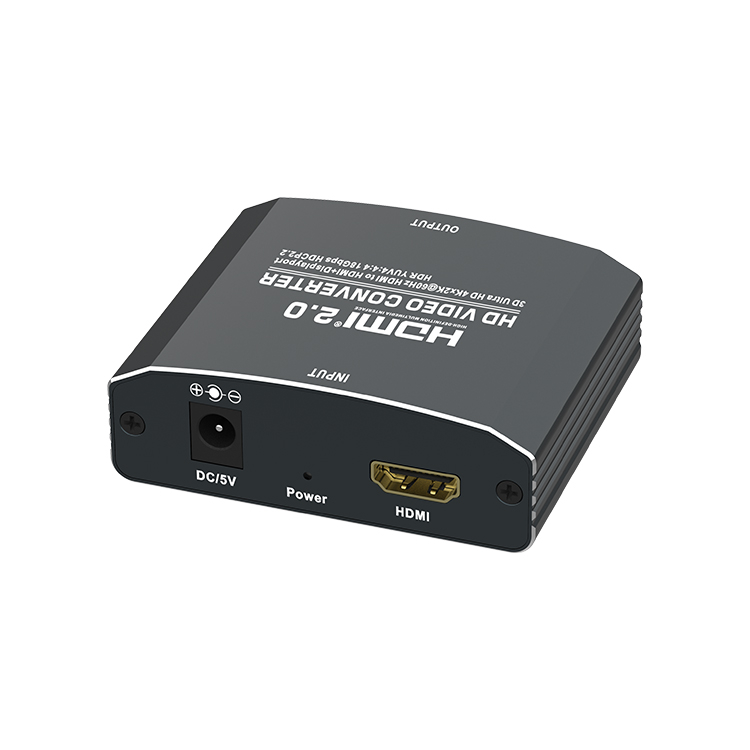

Conversor 3D Ultra HD 4Kx2K@60Hz HDMI para HDMI+DP

(HDMI2.0 18Gbps HDR YUV4:4:4 HDCP2.2)

Obrigado por adquirir nosso produto.Para garantir a segurança e a operação do produto sem problemas por muitos anos, leia o manual com atenção antes de usar este produto.

1.0 INTRODUÇÃO

O conversor converte um conjunto de sinais HDMI 2.0 em um conjunto de sinais HDMI e um conjunto de saídas de sincronização de sinal Displayport.

Oferece soluções para questões de ruído, espaço e segurança, controle de data center, distribuição de informações, apresentação em salas de conferência, ambientes de treinamento escolar e corporativo.

2.0 RECURSOS

1.Plug and play, instala em minutos;

2.Suporte ao protocolo HDCP2.2, Suporte para HDMI2.0;

3.Suporte HDR 18Gbps YUV4:4:4;

4.Uma entrada HDMI convertida em saída HDMI+Displayport;

5.Suporte de saída Displayport DP1.2;

6.Resolução de entrada HDMI: até 4Kx2K(60Hz);

7.Resolução de saída HDMI/DP: até 4Kx2K(60Hz);

8. suporte para distribuição de sincronização de sinal hdmi e displayport.

3.0 CONTEÚDO DO PACOTE

Antes de tentar usar esta unidade.verifique a embalagem e certifique-se de que os seguintes itens estejam contidos na caixa de remessa:

1. unidade principal ---------------------------------- 1 unidade

2. Manual do usuário --------------------------- 1 unidade

Fonte de alimentação de 3,5 V DC ------------------ 1 unidade

4.0 ESPECIFICAÇÕES:

Solução HDMI IN/Out ----------------480i/p,576i/p,720p,1080i/p,4Kx2K@60Hz

Saída DP----------------------------------480i/p,576i/p,720p,1080i/p, 4Kx2K@60Hz

Suporte ao formato de cor de vídeo-------------------------------24 bits/36 bits/48 bits de cor profunda

Largura de banda máxima------------------------------------------------ -----------------------600MHz

Taxa de transmissão máxima---------------------------------------------------------- --------------------------18Gbps

Sinal TMDS de entrada/saída --------------------------------------- 0,5 ~ 1,5 Volts pp ( TTL)

Sinal DDC de entrada/saída --------------------------------------------- ---5 Volts pp (TTL)

Distância do cabo de entrada---------------------------------------------------------- ---------≤10m 28AWG

Distância do cabo de saída ------------------------≤10m Cabo padrão HDMI 28AWG

Corrente máxima de trabalho---------------------------------------------------------- -------------------500mA

Adaptador de energia ----------------Entrada: AC(50/60HZ) 100V-240V;Saída: DC5V/1A

Faixa de temperatura operacional -------------------------------------------- (-15 a +55℃)

Faixa de umidade operacional----------------------5 a 90% UR (sem condensação)

Dimensão (C x L x A)------------------------------------------ ---73X60,5X22,5 (mm)

Peso------------------------------------------------- --------------------------------------90g

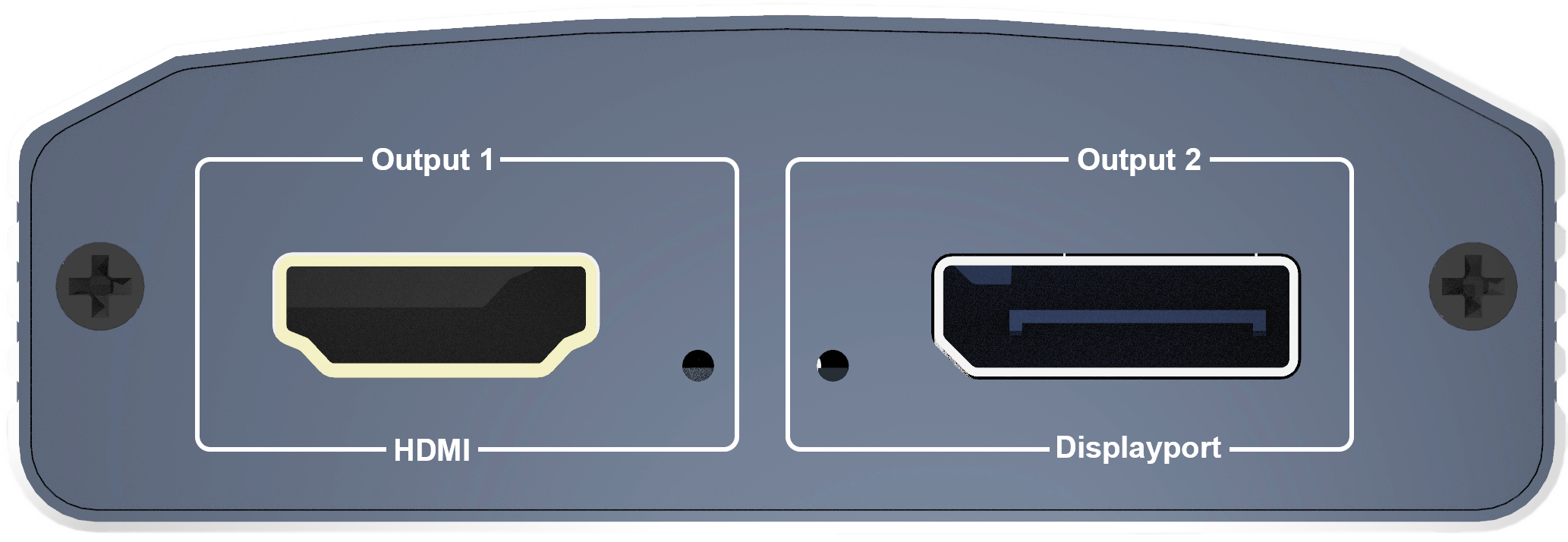

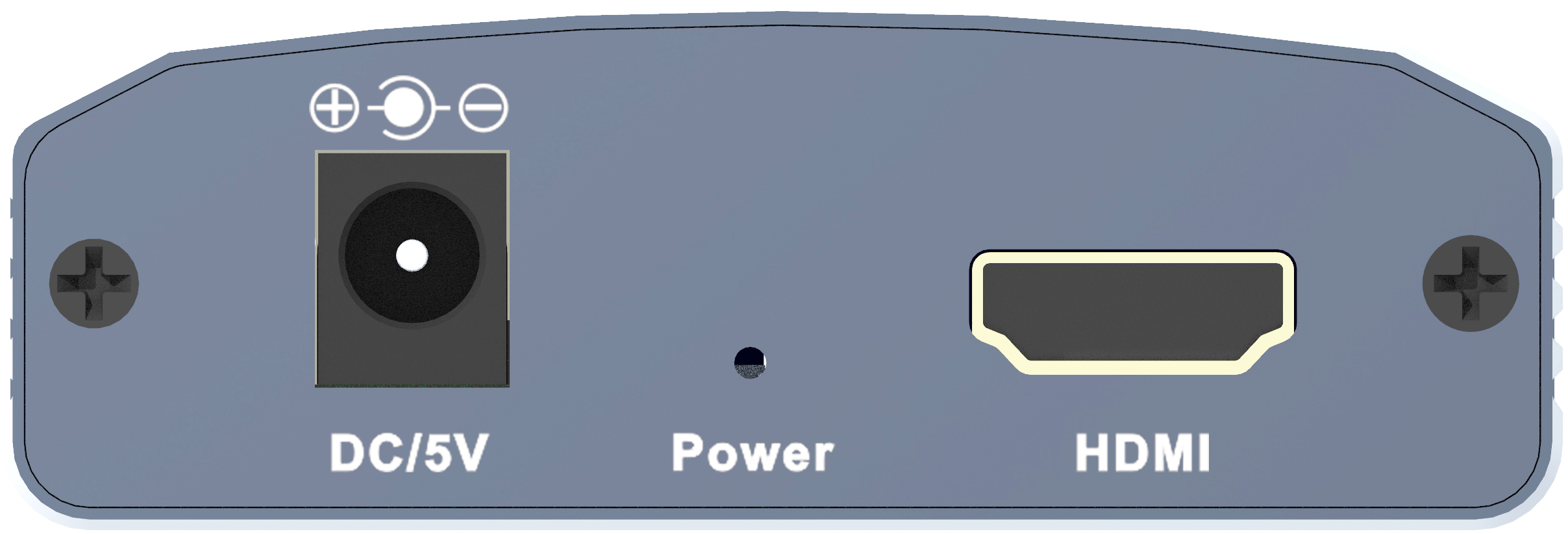

5.0 DESCRIÇÕES DO PAINEL

Estude os desenhos do painel abaixo e familiarize-se com a(s) entrada(s), saída(s) de sinal e requisitos de energia.

CC/5V---------------------------------------------------------- ----------------Interface de alimentação de 5V

Poder------------------------------------------------- -------------------Indicador de energia

HDMI ------------------------------------------------- ------------------------Entrada HDMI

Saída1 ------------------------------------------------- -------------------Saída HDMI

Saída2 ------------------------------------------------- ------------Saída Displayport

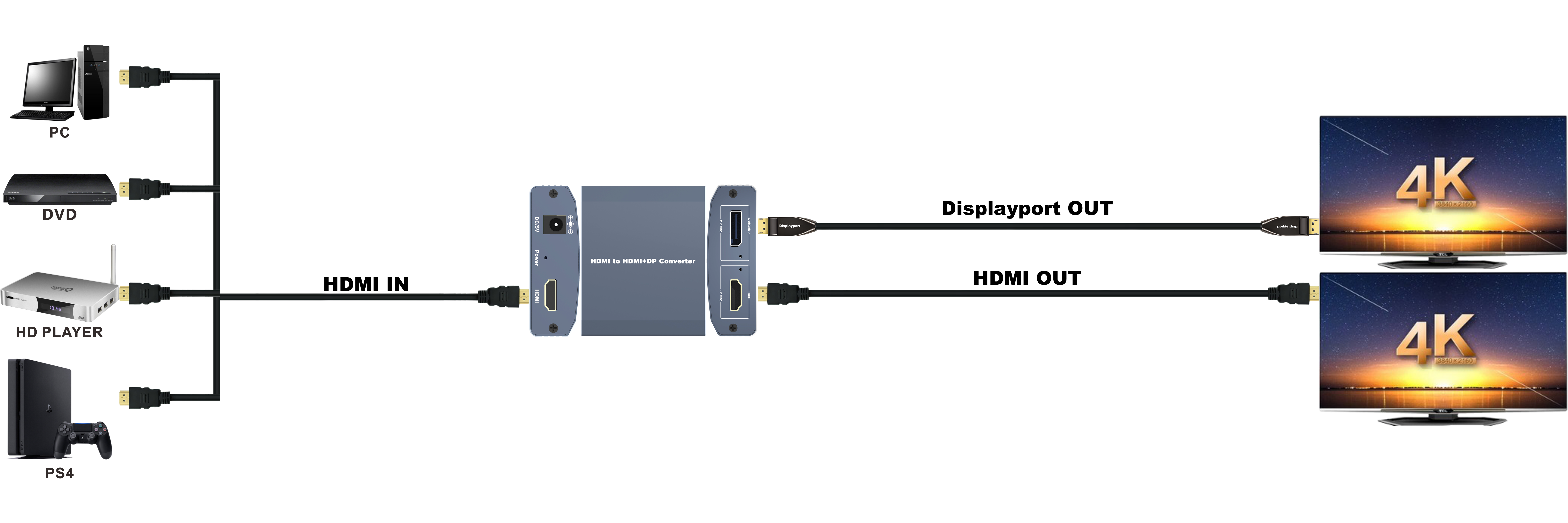

6.0 Operação e conexão:

Antes da instalação, certifique-se de que todos os dispositivos que deseja conectar estejam desligados.

1.Para usar um cabo HDMI para conectar a fonte HD à porta de entrada HDMI.

2.Para conectar a porta de saída HDMI do conversor ao monitor HDMI.

3.Para conectar a porta de saída Displayport do conversor ao DP Display.

4.Para conectar o conversor com adaptador de alimentação de 5V DC.

5. Ligue todos os dispositivos conectados, escolha a entrada do dispositivo de exibição

ao seu canal HDMI/DP.

7.0 INSTALAÇÃO E PRECAUÇÕES

Para evitar choque elétrico, danos ao produto e proteger sua segurança, observe o seguinte:

1. Conecte ou desconecte lentamente os cabos de sinal e não os conecte, desconecte ou agite com frequência.

2. O equipamento não deve ser colocado ao sol, chuva e ambientes úmidos ou sem ventilação.

3. Itens líquidos não devem ser colocados no equipamento.

4. Não instale o equipamento próximo a fontes de calor, como fogo, energia ou outros amplificadores que produzam calor.

5. Não insira metal ou outros objetos no equipamento além de conectar cabos às portas.

6. Não demolir o equipamento sozinho;deve ser mantido por pessoal de manutenção profissional.
