DIVISOR HDMI
Divisor HDMI por cabo de rede
(3D Full HD 1080P)
Traga alta definição para sua vida!
Obrigado por adquirir nosso produto.Para garantir a segurança e a operação do produto sem problemas por muitos anos, leia o manual com atenção antes de usar este produto.
1.0 Introdução:
HDMI Splitter é um produto que pode distribuir sinal HDMI sem perda para um ou mais dispositivos de exibição de alta definição, como HDTV.Ele pode otimizar seu sistema de home theater com o melhor efeito.
O sinal HDMI é distribuído do dispositivo de origem, como DVD, receptor de satélite, decodificador, câmera DV, receptor A/V e outros dispositivos habilitados para HDMI, para dispositivos de exibição de alta definição, como HDTV e tela plana HDMI.
2.0 Características:
1.Um sinal de entrada HDMI dividido em vários dispositivos coletores HDMI (as saídas são RJ45).
2. Totalmente compatível com a especificação HDMI 1.3.É aplicável a dispositivos de origem e dispositivos de exibição de alta definição, como DVD e HDTV que possuem portas HDMI ou portas digitais e são compatíveis com o protocolo HDCP.
3.Suporta altas resoluções de até 480i/p,576i/p,720i/p,1080i/p.
4. suporte 30/36 escuro, suporte de espaço de cores estendido, incluindo: sycc601, adobe rgb, adobe ycc601.
5. DVD Blu-ray 24/50/60fs/HD-DVD/xvYCC.
6.Formatos de áudio DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 e DSD.
7. Estenda a distância de transmissão e melhore o sinal de transmissão.
8.Suporte à configuração EDID.
9. suporte para funcionamento ir de 20 a 60khz.
10.Suporte para saída de cabo CAT6 de até 60 metros.
11.Design de invólucro metálico e blindagem geral sem interferência de sinal.
12. Fonte de alimentação (consulte o parâmetro técnico).
3.0 Acessórios de embalagem:
1. Divisor HDMI------------------------------------------------------------ --------1 PCS
2. Receptor HDMI----------------------------------------------------------(2 /4/8) PCS
3. Adaptador de alimentação CC ---------------------------------------(3/5/9 ) PCS
4. Cabo IR-TX -------------------------------------------- -----------1 PCS
5. Cabo IR-RX -------------------------------------------- ----(2/4/8) PCS
6. Manual do usuário------------------------------------------------------------ ---------1 PCS
Divisor HDMI 1 entrada 10 saída - O divisor HDMI 1x10 distribui sinal de áudio e vídeo de uma única fonte para 10 monitores HDMI simultaneamente.Funciona com todos os dispositivos integrados em HDMI, como PCs, laptops, bastões de fogo, consoles de jogos (Xbox 360, Xbox One, PS3, PS4/5), projetores, receptores de TV, televisores (incluindo Apple TV / Samsung TV etc.), VR e outros.Suporta todos os formatos de áudio comuns.
Altas resoluções - Suporta altas resoluções de até 4K (3840 * 2160 / 30 Hz), incluindo 1080P / 1080i / 720p / 576p / 576i / 480P / 480i. Suporta LPCM de 8 canais, vídeo de 24 bits / 192 khz.
Formato de áudio digital - Blu-ray DVD, HD-DVD.É aplicável a dispositivos de origem e dispositivos terminais de exibição de alta definição, como reprodutores Blu-ray e HDTV que possuem interfaces HDMI ou interfaces digitais. Formato de áudio digital, como DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 /DSD
Plug&Play - Conecta dez TVs HDMI ao mesmo tempo à mesma fonte de vídeo.Ele produzirá a mesma resolução para todos os monitores.
Cabo HDMI - o comprimento do cabo de entrada da fonte de sinal pode ser de 1-10M (16 pés), o cabo de saída pode ser de 1-15M (48 pés). Cabo HDMI padrão de 19 + 1AWG26 pinos é recomendado.
Formato do adaptador de velocidade e energia do sinal - O divisor HDMI fornece largura de banda de 10,2 Gbps para uso amplo.Permite duplicar a tela para salas diferentes. Entrada: AC (50 Hz, 60 Hz) 100 V-240 V Saída: DC12V/2A
Ocasiões e Eventos - Ideal para Mercado de TV, reuniões de grupo, publicidade, escritório, multimídia, aprendizagem, títulos financeiros, apresentações, ensino de vídeo, vigilância policial, sistemas de transmissão de vídeo.
4.0 Introdução ao painel

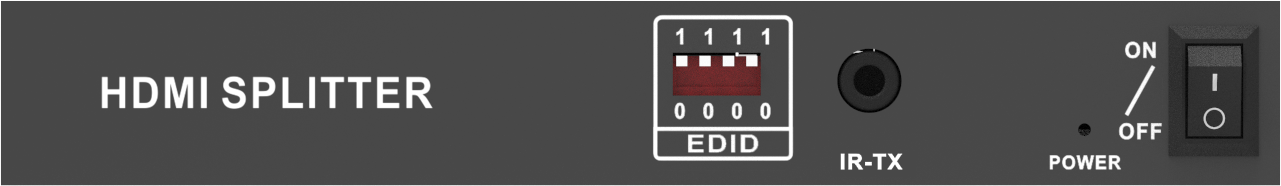

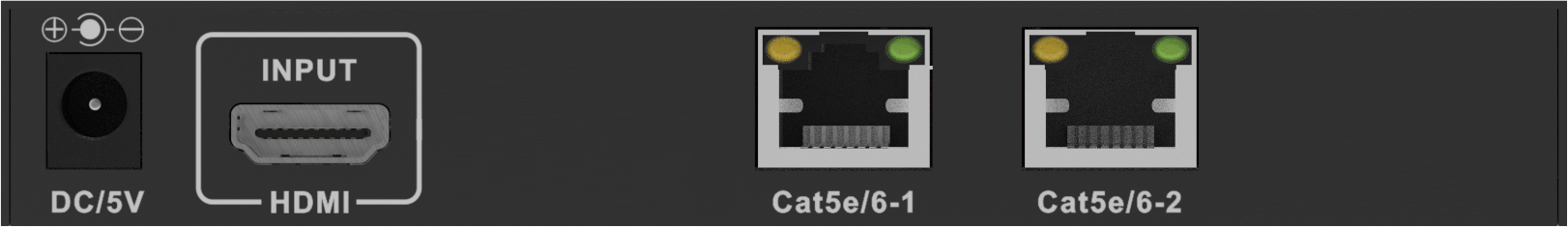

(Divisor 4.1 HDMI 1x2 por cabo de rede)
EDID ------------------------------------------------- --Interruptor de configuração EDID
IR-TX ----------------------------------------------- -----Porta transmissor IR
Energia --------------------------------------------Indicação de status de energia
LIGADO DESLIGADO----------------------------------------------- ---------Botão de energia
CC/5V ----------------------------------------------- -----Porta de entrada DC 5V
ENTRADA HDMI------------------------------------------------------------Entrada HDMI Porta
Cat5e/6-1-2 -----------------------------Cat5e/1-2: Portas de saída RJ45

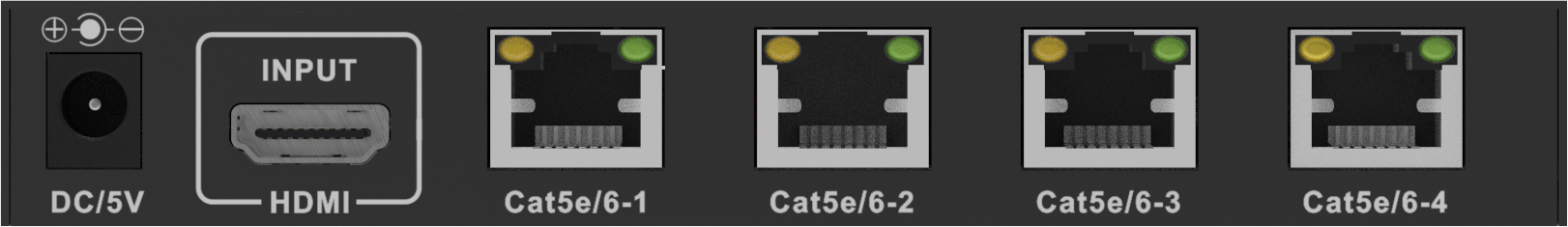

(Divisor 4.2 HDMI 1x4 por cabo de rede)
EDID ------------------------------------------------- --Interruptor de configuração EDID
IR-TX ----------------------------------------------- -----Porta transmissor IR
Energia --------------------------------------------Indicação de status de energia
LIGADO DESLIGADO----------------------------------------------- ---------Botão de energia
CC/5V ----------------------------------------------- -----Porta de entrada DC 5V
ENTRADA HDMI------------------------------------------------------------Entrada HDMI Porta
Cat5e/6-1-4 -----------------------------Cat5e/1-4: Portas de saída RJ45

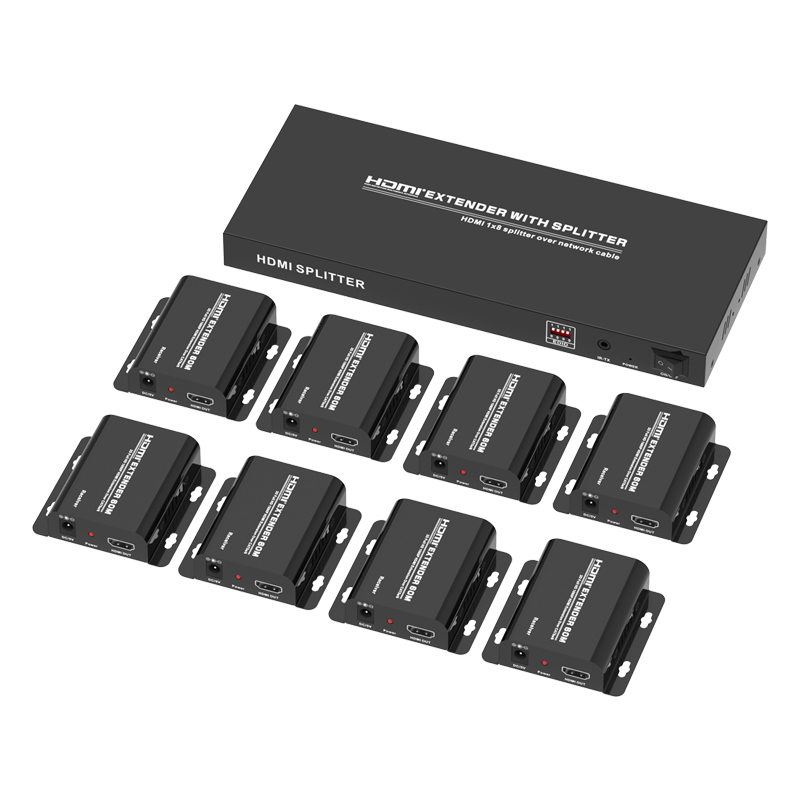

(Divisor 4.3 HDMI 1x8 por cabo de rede)
EDID ------------------------------------------------- --Interruptor de configuração EDID
IR-TX ----------------------------------------------- -----Porta transmissor IR
Energia --------------------------------------------Indicação de status de energia
LIGADO DESLIGADO----------------------------------------------- ---------Botão de energia
CC/5V ----------------------------------------------- -----Porta de entrada DC 5V
ENTRADA HDMI------------------------------------------------------------Entrada HDMI Porta
Cat5e/6-1-8 --------------------------------------------Cat5e/1-8: Portas de saída RJ45

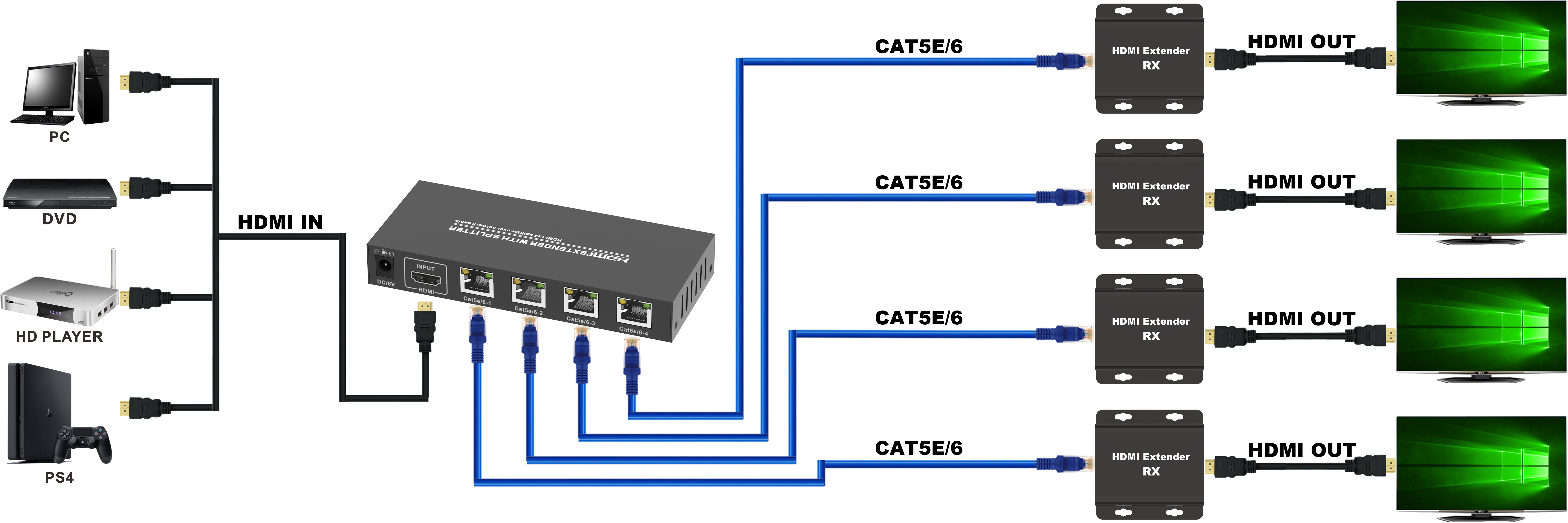

5.0 Diagrama de conexão
Usando o emparelhamento do divisor e do receptor, você pode conseguir a transmissão de sinais HDMI a 60 metros, através do cabo Cat5e/6.
5.01 Conecte o cabo HDMI entre a fonte de sinal e a porta de entrada do divisor.
5.02 Conecte o cabo de rede entre a porta de saída do divisor e o receptor.
5.03 Conecte o cabo HDMI entre a porta de saída do receptor e a HDTV.
5.04 Conecte o divisor e o adaptador de alimentação do receptor.
5.05 Abra a fonte do sinal e a potência da HDTV, então ela funciona.
Explicação: Com diferentes marcas de dispositivos de entrada ou saída, o comprimento do
os cabos de conexão também serão diferentes.
6.0 Parâmetros técnicos
produtos | HDMI Divisor 1x2 | HDMI Divisor 1x4 | HDMI Divisor 1x8 |
Porta de entrada de fonte HDMI | 1 | 1 | 1 |
Saídas de dispositivos de exibição (RJ45) | 2 | 4 | 8 |
Resolução HDMI (máx. 3D/1080P@60Hz) | √ | √ | √ |
Formato de cor do vídeo | 24/30/36 bits | 24/30/36 bits | 24/30/36 bits |
Formato de áudio (DTS-HD/Dolby-trueHD/LPC7.1/DTS/Dolby-AC3/DSD) | √ | √ | √ |
Largura máxima da banda | 250 MHz | 250 MHz | 250 MHz |
Taxa de transmissão máxima | 6,25 Gbps | 6,25 Gbps | 6,25 Gbps |
Sinal TMDS de entrada/saída | 0,5-1,5Volts pp(TTL) | 0,5-1,5Volts pp(TTL) | 0,5-1,5Volts pp(TTL) |
Sinal DDC de entrada/saída | 5 Volts pp(TTL) | 5 Volts pp(TTL) | 5 Volts pp(TTL) |
Distância do cabo HDMI (cabo padrão HDMI <5M 28AWG) | √ | √ | √ |
Distância do cabo de rede (cabo padrão <60M 23AWG CAT5E/6) | (8P8C) Conector RJ45 | (8P8C) Conector RJ45 | (8P8C) Conector RJ45 |
Corrente máxima de trabalho | 500mA | 800ma | 1500mA |
Divisor Formato de entrada/saída do adaptador de energia | Entrada: CA (100-240V) Saída: CC (5V 1A) | Entrada: CA (100-240V) Saída: CC (5V 1A) | Entrada: CA (100-240V) Saída: CC (5V 2A) |
Receptor Formato de entrada/saída do adaptador de energia | Entrada: CA (100-240V) Saída: CC (5V 1A) | Entrada: CA (100-240V) Saída: CC (5V 1A) | Entrada: CA (100-240V) Saída: CC (5V 1A) |
Temperatura de operação | 0-70°C | 0-70°C | 0-70°C |
Dimensão (CxLxA)-Divisor | 149x64x21,5(mm) | 149x64x21,5(mm) | 277x110x25(mm) |
Dimensão (CxLxA)-Receptor | 77x75x22(mm) | 77x75x22(mm) | 77x75x22(mm) |
Peso Líquido (Divisor + Receptor) | 450g | 650g | 1550g |
7.0 Seletor EDID: Selecione o formato do sinal de saída HDMI através do seletor EDID.
Número | Seletor EDID | Descrição |
1 | 0000 | 2D, 1080P, Áudio Estéreo-2.0 |
2 | 0001 | 2D, 1080P, Dolby-DTS-5.1 |
3 | 0010 | 2D, 1080P, HD-Áudio-7.1 |
4 | 0100 | 3D, 1080P, Áudio Estéreo-2.0 |
5 | 1000 | 3D, 1080P, Dolby-DTS-5.1 |
6 | 1100 | 3D, 1080P, HD-Áudio-7.1 |
Outro | EXTENSOR HDMI | |
8.0 Instalação e precauções
Para evitar choque elétrico, danos ao produto e proteger sua segurança, observe o seguinte:
1. Conecte ou desconecte lentamente os cabos de sinal e não os conecte, desconecte ou agite com frequência.
2. O equipamento não deve ser colocado ao sol, chuva e ambientes úmidos ou sem ventilação.
3. Itens líquidos não devem ser colocados no equipamento.
4. Não instale o equipamento próximo a fontes de calor, como fogo, energia ou outros amplificadores que
produzir calor.
5.Não insira metal ou outros objetos no equipamento além de conectar cabos às portas.
6.Não demolir o equipamento sozinho;deve ser mantido por profissionais
equipe de manutenção.
