PII-0F0007000A8GDAASA00
PIISUN
| Quantidade: | |
|---|---|
★Características do Smart Display de 7 polegadas (visor RS485): 1. Entrada de fonte de alimentação de +12V com entrada de energia de faixa dinâmica de 5V a 16V, o consumo de energia é de cerca de 6 Watts.2. Autoteste após a função de inicialização.3.Interface de comunicação RS485.4.Construído em memória flash, armazene a fonte e os dados do dicionário de objetos.5.Suporte ao painel de toque capacitivo projetado (PCAP).6. Campainha incorporada controlada pelo dispositivo mestre.7.HOST pode ser usado em múltiplas plataformas, como Computador (com Dongle USB para RS-485), MCU.
| ITEM | DIMENSÃO | UNIT |
|---|---|---|
| Tamanho | 7 | polegada |
| Matriz de Pontos/Resolução | 1024×RGB×600(TFT) | pontos |
| Dimensão do Módulo | 184,1 (L) × 103,8 (A) × 22 (D) | milímetros |
| Área de visualização | 155,22 × 87,19 | milímetros |
| Área ativa | 154,2144 × 85,92 | milímetros |
| Distância entre pontos/pixels | 0,1506 × 0,1432 | milímetros |
| Tipo LCD | LED, normalmente branco | |
| Ver direção | 85/85/85/85 (IPS) | |
| Proporção da tela | 16:9 | |
| Painel de controle | Sim | |
| Interface do sistema | Diferencial RS485 ± 3,3 | |
| Protocolo | Modbus | |
| UCM | STM32F746 | |
| Detectar pontos | 1 | Pontos |
| Painel de toque | Tela de toque capacitiva projetada, PCAP | |
| Superfície | Brilho | |
| Brilho | Mínimo: 400;Tipo: 450 | cd/㎡ |
| Tensão operacional | 5~16 | Vcc |
| Tamanho da memória flash | 16 | MB |
| Frequência SDRAM | 108 | Mhz |
| Temperatura de operação | -20~+70 | °C |
| ALFINETE | SÍMBOLO | FUNÇÃO | OBSERVAÇÃO |
|---|---|---|---|
| 1 | VIN | Fonte de alimentação V+ | Entrada |
| 2 | GND | Entrada GND da fonte de alimentação | Entrada |
| 3 | reserva | Interface USART RX (reserva) | reserva |
| 4 | reserva | Interface USART TX (reserva) | reserva |
| 5 | GND | Entrada GND da fonte de alimentação | Entrada |
| 6 | GND | Entrada GND da fonte de alimentação | Entrada |
| 7 | NC | _ | _ |
| 8 | NC | _ | _ |
| 9 | VDD_3,9V | 3,9 V | Corrente da fonte de alimentação <1A |
| 10 | reserva | Interface UART RX (reserva) | reserva |
| 11 | reserva | Interface UART TX (reserva) | reserva |
| 12 | GND | GND | GND |
| 13 | VDD_3,9V | 3,9 V | Corrente da fonte de alimentação <1A |
| 14 | RS485_B | DADOS RS485- | E/S |
| 15 | RS485_A | DADOS RS485+ | E/S |
| 16 | GND | GND | GND |
| ALFINETE | SÍMBOLO | FUNÇÃO | OBSERVAÇÃO |
|---|---|---|---|
| 1 | +3V3 | Alimentação de 3,3 V para interface JTAG | Saída |
| 2 | SWCLK | Pino CLK para interface JTAG | Entrada |
| 3 | GND | GND para interface JTAG | Saída |
| 4 | SWDIO | Pino de dados para interface JTAG | E/S |
| 5 | NRST | Redefinir pino para interface JTAG | Entrada |
| 6 | GND | GND | Saída |
| 7~16 | NC | _ | _ |

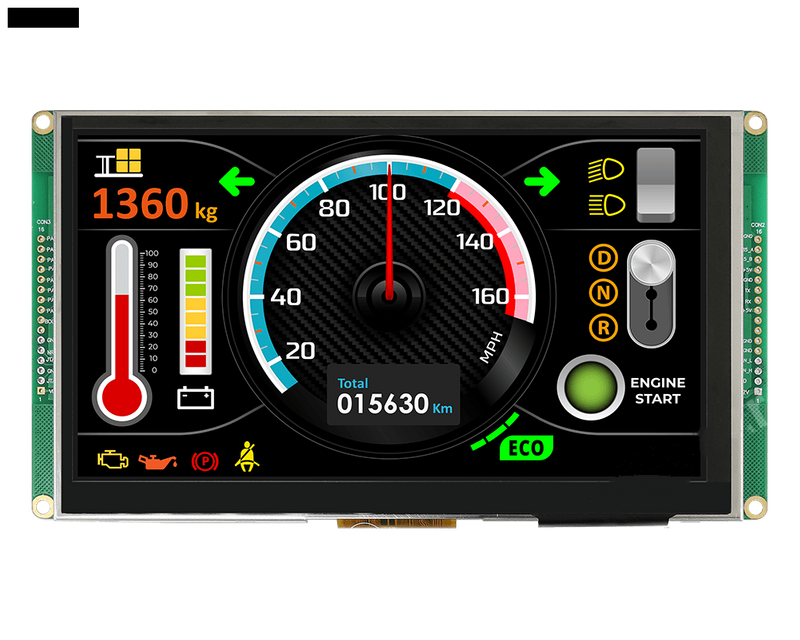

7' Smart Display da série RS485 definido como um dispositivo escravo, que é controlado pelo dispositivo mestre via comando RS485 para renderizar o conteúdo da tela e retornar dados de eventos de toque com objetos de protocolo. PII0F0007000A8GDAASA00 é integrado a um módulo TFT padrão e PCBA de 4 camadas com firmware integrado.Este Smart Display de 7' série TFT _RS485 é um produto fácil de usar que permite aos clientes desenvolver projetos rapidamente e de maneira econômica. Este Smart Display de 7' pode funcionar com computador com dongle USB2RS-485 como plataforma HOST.
A série PIISUN Smart Display RS485 oferece uma experiência de desenvolvimento Modbus pronta para uso que reduzirá seus custos de desenvolvimento e acelerará seu tempo de lançamento no mercado.
O RS485 TFT vem com objetos de UI padrão para que os projetos dos clientes decolem rapidamente.
Se os clientes precisarem de suporte a objetos de UI personalizados, nossos engenheiros estão aqui para ajudar.
Envie seu conteúdo no formato PNG/JPG, personalizaremos um novo conjunto de objetos de UI para você.
