DIVISOR HDMI
Manual do usuário
Divisor HDMI 1x16
(3D Ultra HD 4Kx2K)
Traga alta definição para sua vida!
Obrigado por adquirir nosso produto.Para garantir a segurança e a operação do produto sem problemas por muitos anos, leia o manual com atenção antes de usar este produto.
1.0 introdução:
HDMI Splitter é um produto que pode distribuir sinal HDMI sem perda para um ou mais dispositivos de exibição de alta definição, como HDTV.Ele pode otimizar seu sistema de home theater com o melhor efeito.
O sinal HDMI é distribuído do dispositivo de origem, como DVD, receptor de satélite, decodificador, câmera DV, receptor A/V e outros dispositivos habilitados para HDMI, para dispositivos de exibição de alta definição, como HDTV e tela plana HDMI.
2.0 Recursos:
1. Totalmente compatível com a especificação HDMI 1.4.É aplicável a dispositivos de origem e dispositivos de exibição de alta definição, como DVD e HDTV que possuem portas HDMI ou portas digitais e são compatíveis com o protocolo HDCP.
2. Suporta altas resoluções até 480i/p, 576i/p, 720i/p, 1080i/p e 4Kx2K@25/30Hz
3. suporte 30/36 escuro, suporte de espaço de cores estendido, incluindo: sycc601 、 adobe rgb 、 adobeycc601
4. DVD Blu-ray 24/50/60fs/HD-DVD/xvYCC.
5.Formatos de áudio DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 e DSD.
6. Estenda a distância de transmissão e melhore o sinal de transmissão.
7.Compatível com DVI usando HDMI para DVI adaptador.
8.Plug-and-play.
9.Design de invólucro metálico e blindagem geral sem interferência de sinal.
10.Led indica sinal e modo de energia.
11. Fonte de alimentação (consulte o parâmetro técnico).
12.Suporte 3D

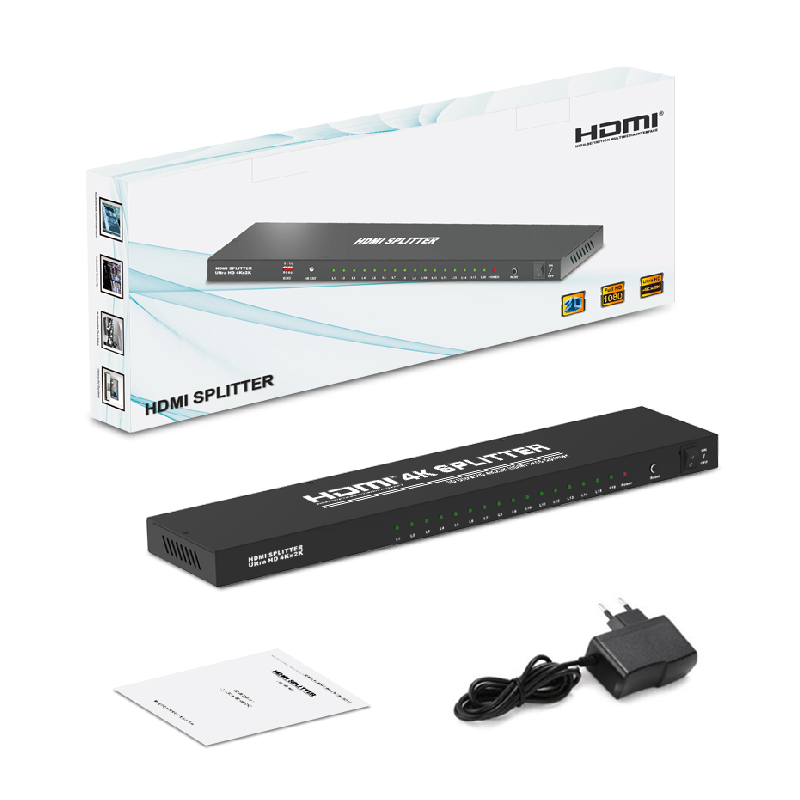

3.0 Acessórios de embalagem:
1. Divisor HDMI 1×16 ------------------------------------------- ---- 1 peça
2. Adaptador de alimentação CC de 5 V -------------------------------------------1 Peças
3. Manual do usuário --------------------------------------------------------- --------- 1 peça
4.0 Parâmetros técnicos
Porta de entrada de fonte HDMI -------------------------------------------------------- ---------------------1
Porta de saída do dispositivo de exibição------------------------------------------------------------ ---------------16
Conector da porta de origem---------------------------------------------------------- ----- HDMI de 19 pinos
Conector da porta do dispositivo de exibição------------------------------------------19 PINOS HDMI
Compatível com HDCP------------------------------------------------ ------------------------SIM
Intervalo de link único---------------------------------------------------------- ---------------3840x2160
Sinal de vídeo de entrada----------------------------------------------- -------0,5-1,0 Volts PP
Sinal DDC de entrada---------------------------------------------------------- ---------5 Volts PP(TTL)
Cor profunda------------------------------------------------ -----------------------------------------48 bits
Versão HDMI------------------------------------------------ -----------------------HDMI1.4
Largura de banda---------------------------------------------------------------- --------------------Até 340Mhz
Velocidade do Sinal------------------------------------------------ ---------------Até 10,2 Gbps
O comprimento do cabo de entrada ------------------------------PS4≤15M；BLUE DVD≤15M
O comprimento do cabo de saída----------------------------------------------------------- ---------------≤25M
O padrão do cabo---------------------------------------------------------- -------26AWG HDMI1.4
Faixa de frequência vertical---------------------------------------------------------- --------------60Hz
Consumo de energia (máx.) -------------------------------------------- ----------17,5 Watts
Temperatura de Operação------------------------------------------------ -------------0℃-70℃
Tensão de trabalho------------------------------------------------ ------------------------- CC 5V
Adaptador de energia------------------------------------------------ ---------------------------5V 3A
Peso líquido------------------------------------------------ ---------------------------------1,3Kg
Dimensão: C * L * A (mm) ---------------------------------------- ------------------418x90x25

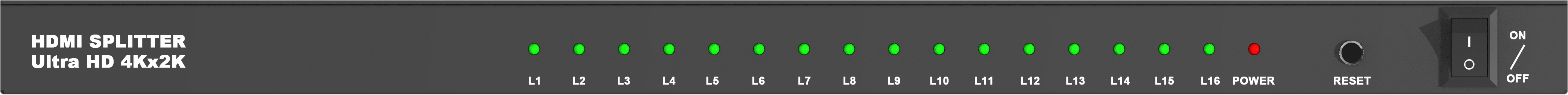

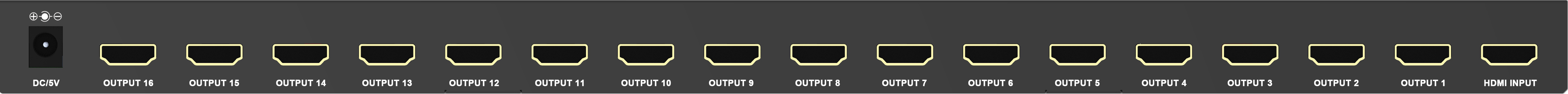

5.0 Introdução ao Painel
L1-L16------------------------------------------Indicador de entrada HDMI
Poder------------------------------------------------- Indicador de energia
Reiniciar------------------------------------------------- ----Botão de reset
LIGADO DESLIGADO----------------------------------------------- --Interruptor de energia
CC/5V---------------------------------------------------------- -Porta de entrada de energia
Saída HDMI 16-1 ------------------------------ Saídas HDMI 1-16
Entrada HDMI------------------------------------------Porta de entrada HDMI

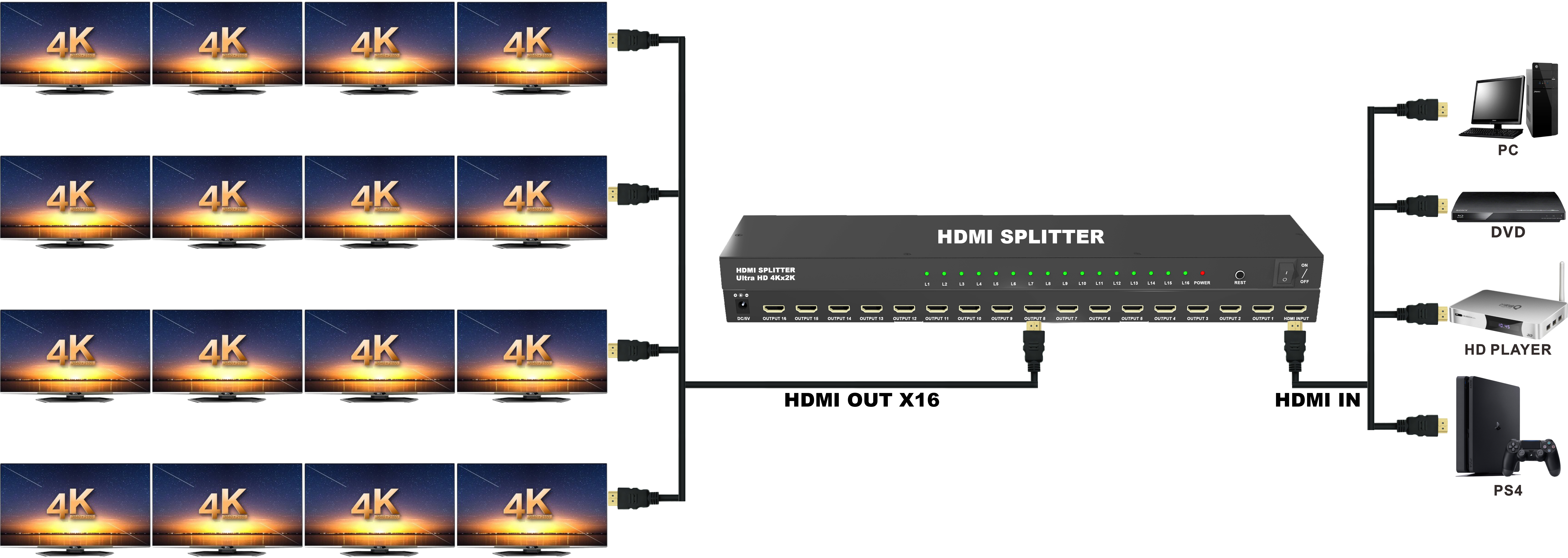

6.0 Diagrama de conexão
Antes da instalação, certifique-se de que todos os dispositivos que deseja conectar estejam desligados.
6.01 Conecte o cabo HDMI entre a fonte de sinal e a porta de entrada do Splitter.
6.02 Conecte o cabo HDMI entre a porta de saída do Splitter e a HDTV.
6.03 Conecte o divisor e o adaptador de energia.
6.04 Abra a fonte do sinal e a potência da HDTV, então ela funciona.
Explicação: Com diferentes marcas de dispositivos de entrada ou saída, o comprimento dos cabos de conexão também será diferente.
7.0 Instalação e Precauções
Para evitar choque elétrico, danos ao produto e proteger sua segurança, observe o seguinte:
1. Conecte ou desconecte lentamente os cabos de sinal e não os conecte, desconecte ou agite com frequência.
2. O equipamento não deve ser colocado ao sol, chuva e ambientes úmidos ou sem ventilação.
3. Itens líquidos não devem ser colocados no equipamento.
4.Não instale o equipamento próximo a fontes de calor, como fogo, energia ou outros amplificadores que produzam calor.
5.Não insira metal ou outros objetos no equipamento além de conectar cabos às portas.
6.Não demolir o equipamento sozinho;deve ser mantido por pessoal de manutenção profissional.
Divida um sinal de entrada HDMI 2.0 em dezesseis sinais de saída HDMI idênticos ao sinal de entrada
Divisor HDMI alimentado por 4K 18 Gbps
Entrada: 1x HDMI e Saídas: 16x HDMI
Vem com gerenciamento EDID
Resolução suportada: até 4K/60 Hz, 1080p, 720p, VGA para WUXGA
Áudio suportado: LPCM, Dolby-AC3, DTS7.1, DSD/Dolby /DTS-HD master audio, Dolby TrueHD Dolby Digital, DTS, DVD-Audio, SACD, MPCM, Essencialmente todas as opções de áudio disponíveis
O gabinete de metal frio resistente protege o interior e mantém a unidade fria, auxiliando na rápida absorção e dissipação de calor
Tamanho compacto
Fácil instalação plug & play
Compatível com HDMI 2.0, HDCP 2.2
Inclui fonte de alimentação de comutação automática 100-240 50/60 Hz para uso em qualquer lugar do mundo
Suporte técnico vitalício PIISUN e garantia do fabricante de 12 meses
O PIISUN é um divisor confiável alimentado de fábrica que capta o sinal HDMI 2.0 de até 4K a 60 Hz e duplica o sinal para até 16 monitores HDMI simultaneamente, criando uma impressionante imagem sem perdas ou transmissão de áudio via cabo HDMI.
Compacto, durável e fácil de configurar e operar.Ideal para feiras, salas de conferências, salas de aula, quartos, salas de estar, cozinhas e quintais.
Observe que este divisor HDMI 2.0 duplicará a fonte para os dezesseis monitores de saída.Ele não pode ser usado para estender um desktop para PC ou laptop.Se os monitores conectados não suportarem a mesma resolução, o divisor diminuirá a resolução de saída para a próxima melhor resolução suportada por ambos os monitores e o mesmo acontecerá com o sinal de áudio.Recomendamos o uso deste divisor HDMI 2.0 com cabos HDMI de alta qualidade de 30 pés ou menos.
