alta definição CONVERSOR DE VÍDEO
Conversor HDMI para VGA+HDMI
1.0 introdução
Este tipo de conversor HDMI para VGA e HDMI converte o sinal HDMI digital em vídeo VGA analógico e sinal HDMI.Ele permite que os usuários desfrutem de imagem e som de alta definição ao assistir filmes ou jogar jogos nos monitores ou projetores VGA tradicionais, suporta exibição simultânea VGA e HDMI.
Oferece soluções para centro de entretenimento digital, varejo de HDTV e site de shows, HDTV, Fábrica de STB, DVD e Projetores, espaço de ruído e questões de segurança, controle de data center, distribuição de informações, apresentação em salas de conferência, ambientes de treinamento escolar e corporativo.
2.0 Características
1.Conversão: Pode converter HDMI completo em vídeo VGA e saída HDMI;
2.Fácil de usar: Instale em segundos, sem necessidade de configuração;
3. suporte hdmi1.4b;
4.Suporte HDCP1.4;
5. resolução de suporte: 480i/p,576p,720p,1080i/p,1920x1200;
6. suporte para largura de banda de 165mhz/1.65gbps por canal (6.75gbps em todos os canais) para entrada hdmi;
7. Suporta saída de vídeo analógico até UXGA e 1080p com DAC de 10 bits;
8.Compatível com DVI usando adaptador HDMI para DVI;
9.Design de invólucro metálico e blindagem geral sem interferência de sinal.
3.0 Acessórios de embalagem:
Antes de tentar usar esta unidade, verifique a embalagem e certifique-se de que os seguintes itens estejam contidos na caixa de remessa:
1. Conversor HDMI ----------------------------------------1Pcs
2. Cabo de áudio ------------------------------------------------------- 1 unidade
3. Adaptador de alimentação DC de 5V ---------------------------------1Pcs
4. Manual do usuário -------------------------------------------------------1Pcs
4.0 Especificações
Entradas/saídas de sinal | |
Sinal de vídeo de entrada | 0,5-1,0 volts pp |
Sinal DDC de entrada | 5 volts pp (TTL) |
Conexão de entrada | HDMI A fêmea (19 pinos) |
Conexão de saída | VGA, HDMI, Estéreo |
Formato de entrada de vídeo HDMI | 480i/p;576i/p;720p;1080i/p,1920x1200 |
VGA formato de saída de vídeo | 480i/p;576i/p;720p;1080i/p,1920x1200 |
Formato de saída de áudio | LPCM de 2 canais |
Frequência de operação | |
Faixa de frequência vertical | 60Hz |
Largura de banda do amplificador de vídeo de entrada | 1,65 Gbps/165 MHz |
Mecânico | |
Tamanho (CxLxA) | 90x60x22mm |
Peso (líquido) | 0,1kg |
garantia | |
Garantia limitada | 1 ano para peças e mão de obra |
Ambiental | |
Temperatura de operação | 0 a +70℃ |
Umidade operacional | 10% a 85% UR (sem condensação) |
Temperatura de armazenamento | -10 a +80℃ |
Umidade de armazenamento | 5% a 95% UR (sem condensação) |
Requisito de energia | |
Fonte de energia externa | CC 5V 1A |
Consumo de energia (máx.) | 2,5W |
Aprovações regulatórias | |
Unidade Conversora | Marcação, FCC, ROHS |
Fonte de energia | Marcação,FCC,PSE,TK,UL |
Adaptador de acessórios | |
Adaptador de energia CA | Padrão dos EUA, padrão do Reino Unido e assim por diante |
Manual do usuário | Versão em inglês |

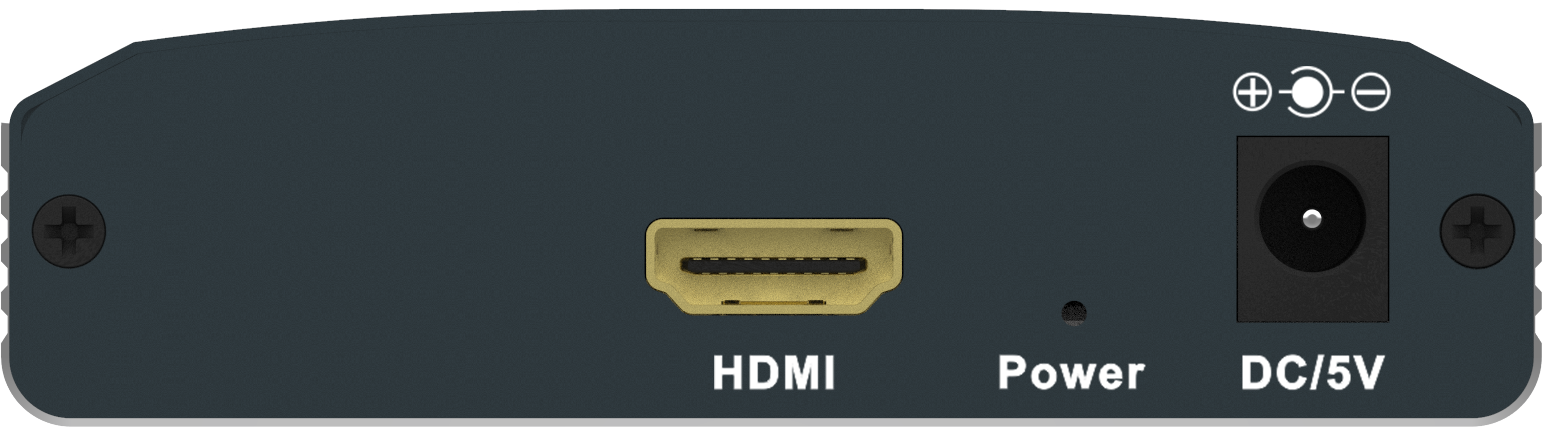

5.0 Introdução ao painel
HDMI------------------------------------------------- --Entrada HDMI
Potência --------------------------------------------- Indicador de potência
DC/5V----------------------------------------------------------Entrada de energia DC
Estéreo------------------------------------------------Áudio Saída
VGA------------------------------------------------- ---Saída VGA
HDMI------------------------------------------------- Saída HDMI

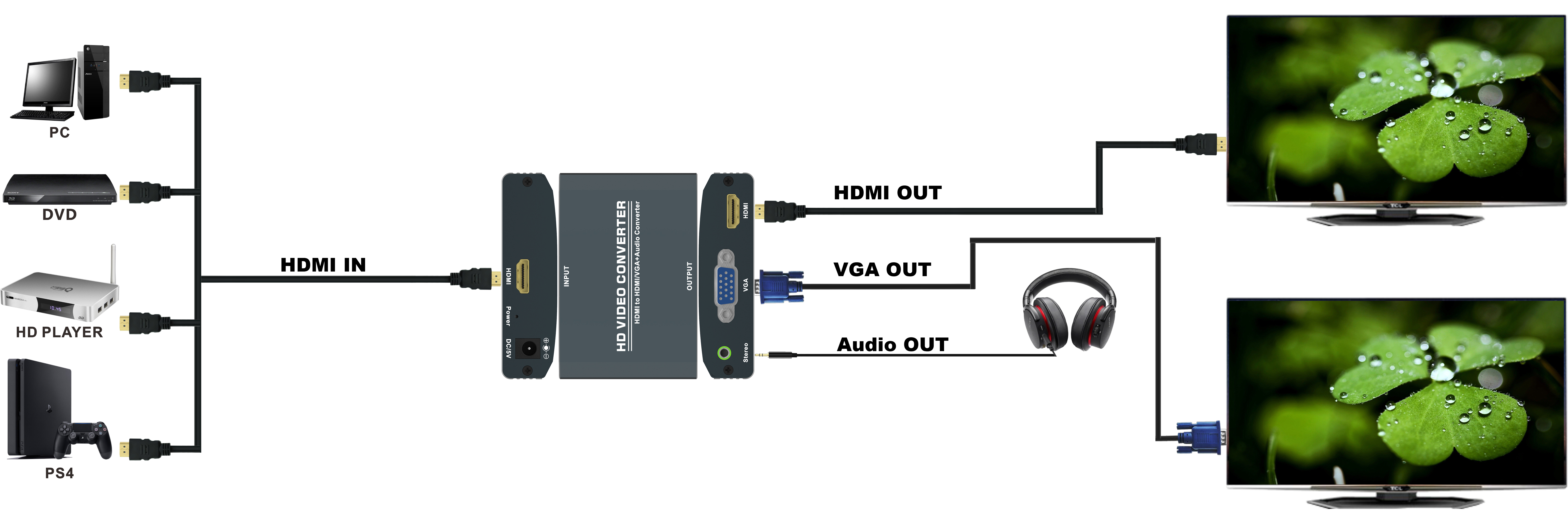

6.0 Conexão e operação
Antes da instalação, certifique-se de que todos os dispositivos que deseja conectar estejam desligados.
1. Conecte a entrada HDMI do dispositivo de origem a este conversor. (Cabos de entrada
são opcionais)
2. Conecte a saída VGA e de áudio estéreo deste produto ao dispositivo de exibição.
3. Conecte a saída HDMI deste produto ao dispositivo de exibição.
3. Insira o lado CC da fonte de alimentação de 5 V e, em seguida, conecte o lado CA da
a fonte de alimentação na tomada da parede.
4. Ligue todos os dispositivos conectados, escolha a entrada do dispositivo de exibição para
seu canal VGA.
5. A imagem não precisa ser ajustada.Este conversor irá posicioná-lo
automaticamente.
Nota: pode existir conversão de HDMI para VGA a seguinte compatibilidade
1. Se a porta VGA do monitor não suportar taxa de atualização em 50 Hz, o monitor conectado não terá imagem quando a fonte HDMI estiver configurada em 50 Hz.
2. Se a porta VGA do monitor não suportar resolução em 720p, 1080i e 1080p, o monitor conectado terá que gerar imagem quando a fonte HDMI estiver configurada em 720p, 1080i e 1080p.
3. Se a porta VGA do monitor não suportar resolução entrelaçada, não haverá imagem quando a fonte HDMI estiver configurada em 1080i.480i ou 576i.
Nosso conversor suporta totalmente os formatos acima.esses problemas comuns são frequentado principalmente por monitores que não suportam esses formatos.
7.0 INSTALAÇÃO E PRECAUÇÕES
Para evitar choque elétrico, danos ao produto e proteger sua segurança, observe o seguinte:
1. Conecte ou desconecte lentamente os cabos de sinal e não os conecte, desconecte ou agite com frequência.
2. O equipamento não deve ser colocado ao sol, chuva e ambientes úmidos ou sem ventilação.
3. Itens líquidos não devem ser colocados no equipamento.
4. Não instale o equipamento próximo a fontes de calor, como fogo, energia ou outros amplificadores que produzam calor.
5. Não insira metal ou outros objetos no equipamento além de conectar cabos às portas.
6. Não demolir o equipamento sozinho;deve ser mantido por pessoal de manutenção profissional.
