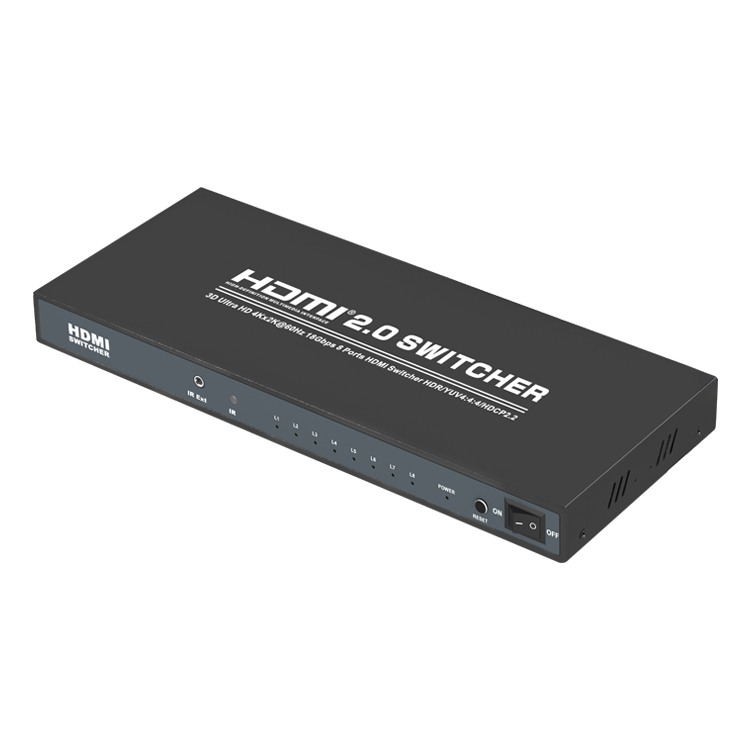

Comutador automático HDMI sem costura PII-308E 8x1 4K 30 Hz

COMUTADOR HDMI 3D

Manual do usuário

Comutador HDMI 8x1

(3D Ultra HD 4Kx2K@60Hz HDCP2.2)

Traga alta definição para sua vida! Obrigado por adquirir nosso produto.Para garantir a segurança e a operação do produto sem problemas por muitos anos, leia o manual com atenção antes de usar este produto.

1.0 DESCRIÇÃO

HDMI Switch é um produto que pode alternar sinais HDMI de vários grupos para um dispositivo de exibição de alta definição, como HDTV, usando um botão manual.Isso pode evitar conectar e desconectar cabos com frequência.Ele pode otimizar seu sistema de home theater com o melhor efeito.

2.0 RECURSOS

1. Para suportar a transmissão simultânea de dois fluxos de vídeo, vários

  os sinais de vídeo podem ser transmitidos para a mesma tela;

2. A comutação é feita automaticamente quando o sinal está presente nas portas;

3. Compatível com HDMI2.0, HDCP2.2 e DVI 1.0;

4. Suporta formato de vídeo de até 4k2k@30Hz com RGB/YcbCR de 24 bits

  4:4:4/YCBCR4:4:4 e até 4k2k@60Hz com YCBCR 4:4:4 de 12 bits;

5. Suporta formato de vídeo sequencial de quadro 3D de até 1080p @ 60;

6. Suporta formato de vídeo em modo VESA de alta resolução até QSXGA@60Hz;

7. Suporta LPCM 7.1CH, Dolby True HD e DTS-HD Master Audio;

8. Suporta controle de botão IR e painel;

9. Compatível com DVI usando adaptador HDMI para DVI;

10. Estenda a distância de transmissão e melhore o sinal de transmissão;

11.Design de invólucro metálico e blindagem geral sem interferência de sinal;

12. Fonte de alimentação (consulte o parâmetro técnico).

3.0 ACESSÓRIOS DE EMBALAGEM

Ao desembalar seu extensor pela primeira vez, verifique se os seguintes itens estão incluídos:

Comutador HDMI 8x1 -------------------------------------------1PCS

Adaptador de alimentação 5V DC --------------------------------------- 1PCS

Controle remoto------------------------------------------------ 1PCS

Cabo de extensão do receptor IR ----------------------------1PCS

Manual do usuário------------------------------------------------ ---1 PCS

4.0 PARÂMETRO TÉCNICO EM DETALHE

Produto INTERRUPTOR HDMI 8X1

Porta de entrada de fonte HDMI 8

Porta de saída do dispositivo de exibição 1

Conector de porta de origem 19 pinos HDMI (TIPO A)

Conector de porta do dispositivo de exibição HDMI de 19 pinos (TIPO A)

Compatível com HDCP SIM

Botão de seleção do dispositivo de origem Controle remoto IR

Sinal de vídeo de entrada 0,5-1,0 Volts PP

Sinal DDC de entrada 5 Volts PP(TTL)

Cor Profunda 48 bits

Faixa de link único 3840x2160@60

Versão HDMI HDMI2.0

Largura de banda até 600 MHz

Velocidade de sinal de até 18 Gbps

O comprimento do cabo de entrada ≤10M

O comprimento do cabo de saída ≤10M

O cabo padrão 28AWG HDMI2.0

Faixa de frequência vertical 60 Hz

Consumo de energia (máx.) 6,5 Watts

Temperatura de operação 0℃ A 70℃

Tensão de trabalho DC 5V

Adaptador de energia 5V 2A

Peso Líquido (Kg) 0,8

Dimensão: C×L×A(mm) 276×110×25

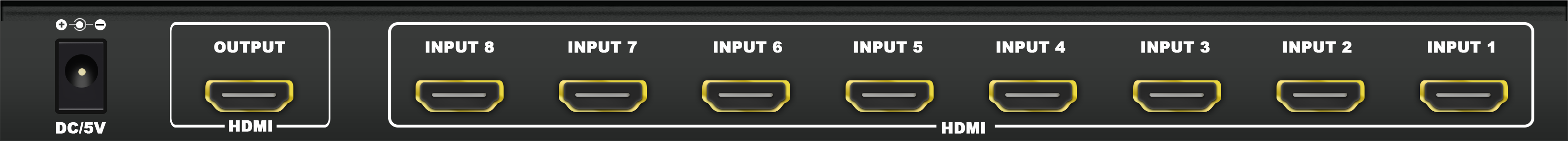

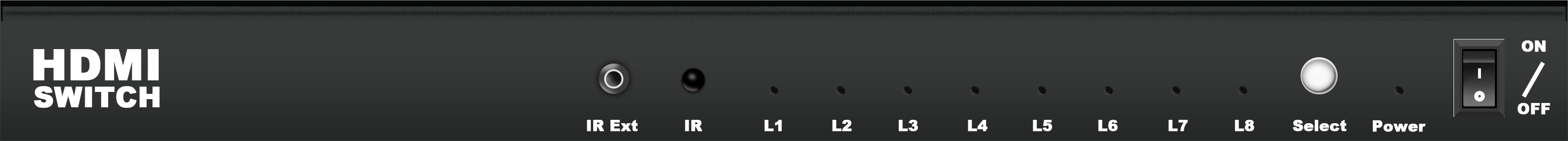

5.0 INTRODUÇÃO DO PAINEL

IR Ext ------------------------------Porta de extensão do receptor IR

RI ------------------------------------------------- Porta do receptor IR

L1-L8 --------------------------------------------------Indicador de entrada HDMI 1-8

SELECIONAR -----------------------------------Botão seletor de entrada

POTÊNCIA ------------------------------------------Indicador de potência

LIGAR/DESLIGAR ------------------------------------------------------------Interruptor de alimentação

DC/5V --------------------------------------Porta de entrada de energia DC

SAÍDA HDMI --------------------------------------------Porta de saída HDMI

ENTRADA HDMI1-8 --------------------------------------------Portas de entrada HDMI

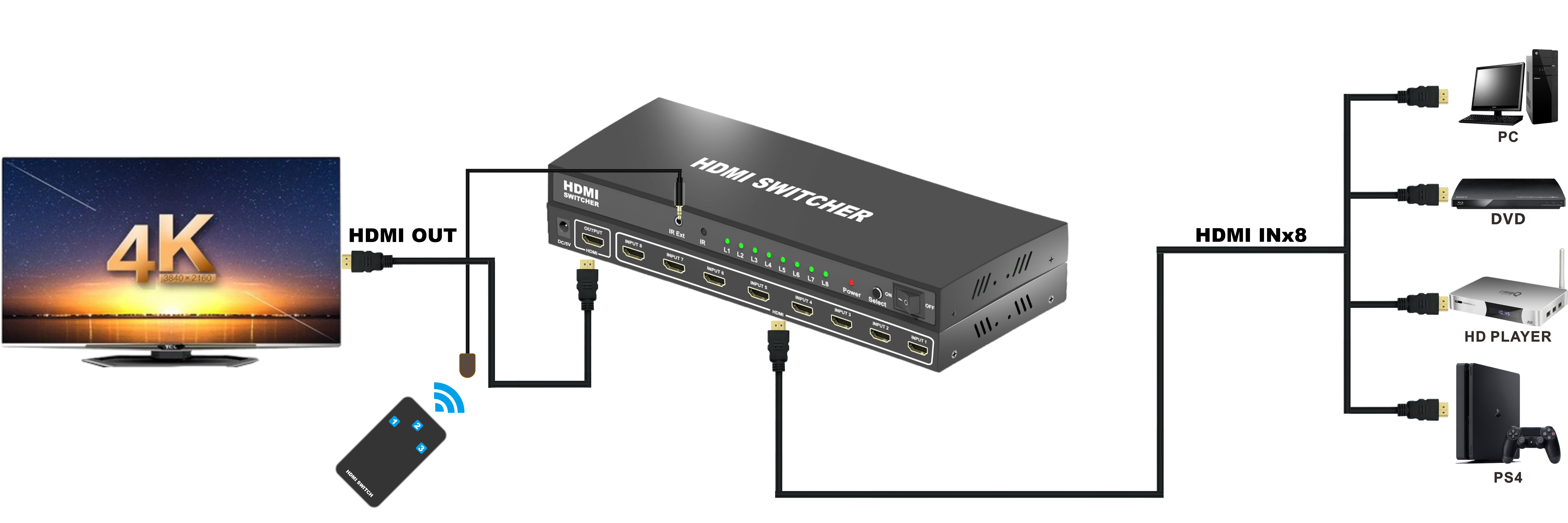

6.0 APLICAÇÃO

Ele alterna várias rotas de sinais HDMI do dispositivo de origem, como DVD, receptor de satélite, decodificador, câmera DV, receptor A/V e outros dispositivos habilitados para HDMI, para dispositivos de exibição de alta definição, como HDTV e tela plana HDMI.

6.1 Conecte dispositivos de exibição de alta definição, como HDTV a switches HDMI

   porta de saída.

6.2 Conecte o dispositivo de origem, como DVD e ps4, à entrada do switch HDMI

   portos.

6.3 Após todas as conexões terem sido feitas com sucesso e depois ligar,

   você pode selecionar as informações que deseja ver ou ouvir

Nota: Quando o HDMI Switch funcionar, certifique-se de que o dispositivo de origem e o dispositivo de exibição estejam bem conectados com cabos.Para fazer com que as portas relevantes funcionem corretamente, primeiro ligue o interruptor, o dispositivo de origem.

7.0 INSTALAÇÃO E PRECAUÇÕES

Para evitar choque elétrico, danos ao produto e proteger sua segurança, observe o seguinte:

1. Conecte ou desconecte lentamente os cabos de sinal e não conecte, desconecte ou desconecte com frequência.

 agite-os.

2. O equipamento não deve ser colocado sob o sol, chuva e umidade ou

 ambiente não ventilado.

3. Itens líquidos não devem ser colocados no equipamento.

4. Não instale o equipamento perto de fontes de calor, como fogo, energia ou outras

 amplificadores que produzem calor.

5. Não insira metal ou outros objetos no equipamento além de

 conectando cabos às portas.

6.Não demolir o equipamento sozinho;deve ser mantido por

 equipe de manutenção profissional.
