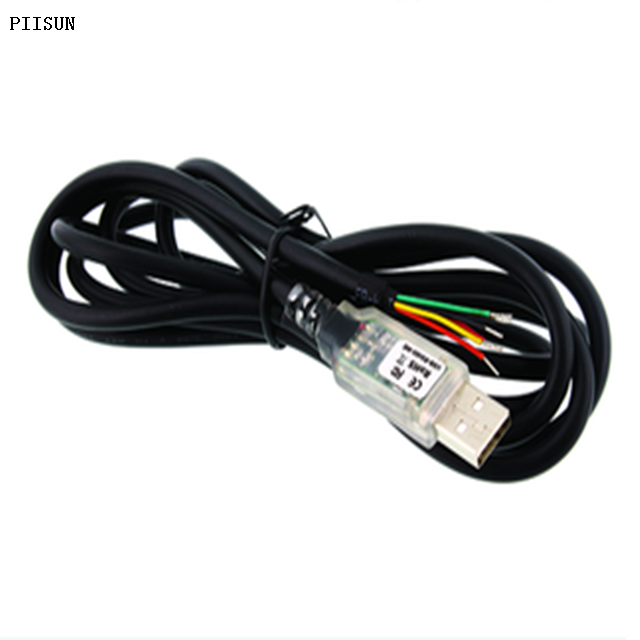

USB-RS485-WE-1800-BT
PIISUN
| Quantidade: | |
|---|---|
Cabo conversor serial USB para RS485 de alta qualidade da PIISUN.
Incorpora o dispositivo IC de interface serial UART FT232RQ USB da FTDI para desempenho confiável.
Permite conexão rápida e fácil entre dispositivos com interface RS485 e USB.
Possui uma pequena placa de circuito eletrônico interno com transceptor RS485 integrado.
Os LEDs Tx e Rx fornecem indicação visual do tráfego de cabos.
Conectores personalizáveis disponíveis para suportar diferentes aplicações.
Produto de nível profissional projetado para transmissão de dados perfeita.
Ideal para automação industrial, sistemas de controle e outras aplicações baseadas em RS485.
Garante comunicação estável e confiável entre dispositivos USB e RS485.
Compatível com vários sistemas operacionais, incluindo Windows, Mac e Linux.
O cabo USB-RS485 é um cabo conversor UART serial de níveis USB para RS485 que incorpora o dispositivo IC de interface UART serial FT232RQ da FTDI que lida com toda a sinalização e protocolos USB.O cabo fornece uma maneira rápida e simples de conectar dispositivos com interface RS485 a USB.Cada cabo USB-RS485 contém uma pequena placa de circuito eletrônico interno, utilizando o FT232RQ, que é encapsulado na extremidade do conector USB do cabo.A folha de dados do FT232RQ, DS_FT232R, está disponível em https://ftdichip.com/.A eletrônica integrada também inclui o transceptor RS485 mais LEDs Tx e Rx que fornecem uma indicação visual do tráfego no cabo (se for especificado um conector USB transparente).A outra extremidade do cabo é composta por conexões com extremidades de fio estanhado por padrão, mas pode ser personalizada usando conectores diferentes para suportar diversas aplicações.O cabo USB-RS485 foi projetado para uso no final de uma rede RS485 de até aproximadamente 10 m.Para redes mais longas ou colocação do cabo USB-RS485 no meio de uma rede RS485 é recomendado que o fio conectado seja cortado em 20 cm ou menos para garantir a integridade do sinal.Os cabos são compatíveis com FCC, CE, UKCA e RoHS
Números de peças dos cabos A Tabela 2.1 a seguir fornece detalhes dos cabos USB-RS485 disponíveis
Número da peça | Descrição | Conector final* | Detalhes do cabo |
USB-RS485-WE-1800-BT | Cabo USB para UART com sinais UART de nível RS485.Cabo preto, conector USB transparente | Fio terminado (sem conector) | Cabo de 1,8 m, 6 núcleos, 26AWG, diâmetro=5mm |
USB-RS485-WE-5000-BT | Cabo de 5m, 6 núcleos, 26AWG, diâmetro=5mm | ||
USB-RS485-CC-LLL-CU-X | Cabo USB para UART com RS485 sinais UART de nível. C = cor do cabo (B preto ou T transparente), U = cor do conector USB (T transparente ou B preto) X = tensão (P é 5V, G é 0V) | CC = Conector descrição. | LLLL = Comprimento de cabo. |
FTDI oferece suporte a designs de conectores finais personalizados.Para mais informações, entre em contato com a equipe de vendas
Nota: A tolerância para o cabo de 1,8 metros de comprimento é de +/-30 mm e +/-50 mm para cabos de 5 metros de comprimento.
Aplicações Típicas
• Conversor de nível USB para serial RS485.
• Atualização de periféricos legados para USB.
• Interface Microcontrolador UART ou I/O para USB.
• Interface FPGA ou PLD para USB.
• Interface USB para PC de instrumentação.
• Controle industrial USB.
• Transferências de arquivos protegidas por senha USB.
• O cabo conversor USB-RS485 fornece uma interface serial USB para RS485 com conectores finais personalizados.
• Todo o protocolo USB é controlado pela parte eletrônica do cabo.
• Interface de comunicação EIA/TIA-485 com baixos requisitos de energia.
• Suporte de interface UART para 7 ou 8 bits de dados, 1 ou 2 bits de parada e ímpar/par/marca/espaço/sem paridade.
• EEPROM interna com área gravável pelo usuário.
• O VCP isento de royalties da FTDI permite a comunicação como uma porta COM emulada padrão e os drivers 'diretos' D2XX fornecem interface de programação de aplicativos DLL.
• Indicação visual do tráfego Tx e Rx através de LEDs no conector USB transparente.
• Handshake de software X-On/X-Off.
• Taxas de transferência de dados de 300 baud a 3 Mbaud.
• Suporte para o recurso FT232RQ FTDIChip-ID™ para maior segurança.
• Baixo consumo de largura de banda USB.
• Compatível com controlador host UHCI/OHCI/EHCI.
• Compatível com USB 2.0 Full Speed.
• Faixa de temperatura operacional de -40°C a +85°C.
• O comprimento do cabo é de 1,80m ou 5,0m.
• Proteção ESD para E/S RS-485 ±15kV Modelo de corpo humano (HBM) ±15kV EN61000-4-2 Descarga de entreferro ±8kV EN61000-4-2 Descarga de contato
• Compatível com FCC, UKCA, CE e RoHS.
• Versões personalizadas disponíveis mediante solicitação (sujeito a MOQ).
• Compatível com RoHS.
