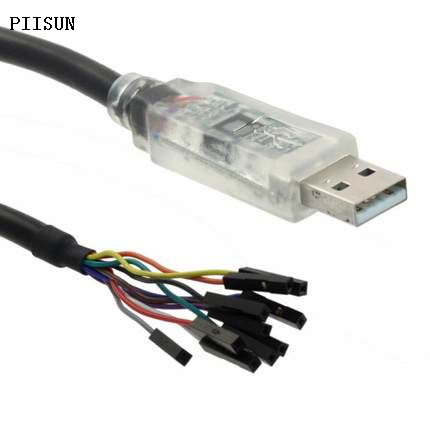

C232HM-EDHSL-0
PIISUN
| Quantidade: | |
|---|---|
Cabo USB 2.0 de alta velocidade para MPSSE (mestre SPI/I2C/JTAG) com sinais de nível digital de +3,3V.
Taxas de dados: 30 Mbps
Velocidade USB: Alto Velocidade (480 Mbps)
Interfaces: MPSSE
Conector USB: Tipo A
Conector final: 10 cabeçalho de pino fêmea de 0,1'
Comprimento do cabo: 0,5m
Detalhes do cabo: 10 núcleo, 6,5 mm UL2464 24 AWG
Pacotes: N / D
Canais: 1
Tensão de E/S: 3,3V
USB Aula: Drivers FTDI
Porta de comunicação virtual: Sim
Potência máxima de saída: +3,3 V /250mA
CI interno FTDI: FT232H
Operativo Temperatura: -40°C a +85°C
Resumo do Produto
O C232HM-DDHSL-0/C232HM-EDHSL-0 é um cabo USB 2.0 de alta velocidade para MPSSE.Este cabo contém uma pequena placa de circuito eletrônico interno, utilizando o FT232H, que é encapsulado na extremidade do conector USB do cabo, que lida com toda a sinalização e protocolos USB.O FT232H é um canal único USB 2.0 de alta velocidade (480Mb/s) para UART/FIFO IC.Ele pode ser configurado em uma variedade de interfaces seriais ou paralelas padrão da indústria, como MPSSE - JTAG, SPI, I2C.O dispositivo FT232H integrado incorpora um processador de comando denominado mecanismo serial síncrono multiprotocolo (MPSSE).O objetivo do processador de comando MPSSE é comunicar-se com dispositivos que utilizam protocolos síncronos (como JTAG, SPI ou I2C) de maneira eficiente.O cabo é terminado por dez fios individuais com conectores de pólo único que podem ser interligados a um conector macho.Os sinais do cabo são compatíveis com a lógica CMOS em 3,3V.O cabo tem 0,5 m de comprimento e suporta transferência de dados de até 30 Mbps no modo MPSSE.
· Saída máxima de 450mA a 5,0Vcc em VCC
· Baixo consumo de largura de banda USB
· Controlador host UHCI/OHCI/EHCI compatível
· Compatível com USB 2.0 de alta velocidade (480Mbits/segundo) e velocidade total (12Mbits/segundo)
· Protocolo USB completo gerenciado no chip, sem necessidade de programação de firmware específico USB
· Conector USB tipo A para conexão direta a um host ou hub
· Baixa operação e corrente de suspensão USB
· Suporte para suspensão e retomada de USB
· Tempo limite de buffer de recebimento ajustável
· Buffers de recepção e transmissão de 1 KB para alta taxa de transferência de dados
O cabo C232HM-DDHSL-0/C232HM-EDHSL-0, USB para MPSSE, é capaz de fornecer uma interface USB para SPI, I2C ou JTAG, é aprovado pela CE, FCC e UKCA.
Cabo USB para MPSSE com sinais de nível digital de +3,3V.Saída máxima de 200mA @ 3,3VDC em VCC
Isso é realizado pelo MPSSE dentro do dispositivo FT232H, que tem a capacidade de emular protocolos seriais síncronos enquanto lida com toda a sinalização e protocolos USB.
Para agilizar o desenvolvimento de aplicações, a FTDI forneceu bibliotecas que manipulam os comandos MPSSE para emular vários protocolos.
NOTA: o uso das bibliotecas MPSSE requer que os drivers D2XX da FTDI estejam instalados.
Formulários
Comunicações e redes, áudio, imagem, vídeo e visão, detecção e instrumentação
Aplicações Típicas
· Interfaces USB para JTAG
· Interfaces USB para SPI
· Interfaces USB para I 2C
· Interface de projetos baseados em MCU/PLD/FPGA para USB
· Transferência de dados de áudio USB e vídeo de baixa largura de banda
· Rápida integração USB em sistemas eletrônicos existentes
· Plataforma de prototipagem para interface USB em novos sistemas
· Instrumentação USB
O cabo USB 2.0 Hi-Speed para MPSSE contém uma pequena placa de circuito eletrônico interno, utilizando o FTDI FT232H, que é encapsulado na extremidade do conector USB do cabo, que lida com toda a sinalização e protocolos USB.O cabo fornece uma maneira rápida e simples de conectar dispositivos com interfaces digitais de 3,3 Volts a USB.Para detalhes completos do IC, consulte a folha de dados do FT232H, disponível em DS_FT232H.O dispositivo FT232H integrado incorpora um processador de comando denominado Multi-Protocol Synchronous Serial Engine (MPSSE).O objetivo do processador de comandos MPSSE é comunicar-se com dispositivos que utilizam protocolos síncronos (como JTAG, SPI ou I 2C) de maneira eficiente.Detalhes completos estão disponíveis na nota de aplicação do MPSSE – AN_108.O cabo é terminado por dez fios individuais com conectores de pólo único que podem ser interligados a um conector macho.Os sinais do cabo são compatíveis com a lógica CMOS a 3,3 volts.O FT232H é um canal único USB 2.0 de alta velocidade (480Mb/s) para UART/FIFO IC.Ele pode ser configurado em uma variedade de interfaces seriais ou paralelas padrão da indústria, como MPSSE - JTAG, SPI, I2C.O cabo C232HM MPSSE é facilmente configurado em cada interface, por exemplo, JTAG, SPI, I2C através do software aplicativo.O cabo é alimentado por uma porta host USB e é compatível com USB 2.0 Hi-Speed.O cabo tem 0,5 m de comprimento e suporta transferência de dados de até 30 Mbps no modo MPSSE.
Cabos disponíveis e números de peça A tabela 1.1 a seguir fornece detalhes dos cabos C232HM MPSSE disponíveis (suporta designs de conectores de extremidade personalizados)
Número da peça | Descrição | Conector final* | Detalhes do cabo |
C232HM-DDHSL-0 | Cabo USB para MPSSE com Sinais de nível digital de +3,3V. Saída máxima de 250mA @ 3,3 VCC em VCC | Pólo único, receptáculo x 10 | 10 núcleos, 28 AWG, diâmetro = 6,5 mm |
C232HM-EDHSL-0 | Cabo USB para MPSSE com Sinais de nível digital de +3,3V. Saída máxima de 450mA @ 5,0 VCC em VCC | Pólo único, receptáculo x 10 | 10 núcleos, 28 AWG, diâmetro = 6,5 mm |
Características
· Baseado no dispositivo USB Hi-Speed FT232H de chip único
· USB 2.0 de alta velocidade (480 Mbits/segundo) e velocidade total (12 Mbits/segundo) compatível
· Protocolo USB completo gerenciado no chip – Não é necessária programação de firmware específica para USB
· Conector USB Tipo A para conexão direta a um host ou hub
· Alimentado por barramento USB
· Hardware totalmente assistido ou handshake de software X-On / X-Off
· Taxas de dados Serial Síncrona (MPSSE) de até 30 Mbps em JTAG, SPI e I2C
· Buffers de recepção e transmissão de 1kByte para alta taxa de transferência de dados
· Transmitir e receber sinais de unidade de LED
· Tempo limite de buffer de recepção ajustável
· Suporte para suspensão e retomada de USB
· Baixa corrente operacional e de suspensão USB
· Baixo consumo de largura de banda USB
· Compatível com controlador host UHCI / OHCI / EHCI
· Faixa de temperatura operacional de -40°C a +85°C
· O comprimento do cabo é de 0,5 m (19,7 polegadas)
· Versões personalizadas também disponíveis (sujeitas à quantidade mínima de pedido (MOQ))
· Os drivers D2XX isentos de royalties da FTDI eliminam a necessidade de desenvolvimento de driver USB na maioria dos casos
