PiiLCD-T050C01
PIISUN
| Quantidade: | |
|---|---|

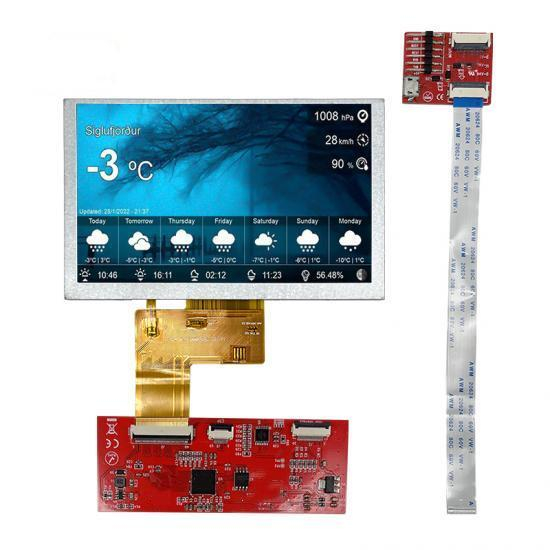

Interface uart lcd de 5 polegadas, função capacitiva, interface hmi 800x480, módulo de display lcd tft de 5 polegadas
Os produtos da tecnologia PIISUN foram concebidos como monitor TFT e controlador Touch.Inclui processador, programa de controle, driver, memória flash, RS232/TTL/USB, tela sensível ao toque, fonte de alimentação, etc., portanto, é um sistema de exibição completo baseado em um sistema operacional poderoso e fácil, que pode ser controlado por qualquer MCU.(Muito adequado para seus projetos Arduino e Raspberry Pi.)
Eles podem ser usados para executar todas as funções básicas, como exibição de texto, exibição de imagem, exibição de curva, bem como função de toque, função de vídeo e áudio, etc. Possui software de design GUI para oferecer uma maneira fácil de criar um usuário de toque intuitivo e excelente interface mesmo para iniciantes, a interface do usuário pode ser mais abundante e variada.E a memória flash de 128M pode armazenar seus dados, arquivos de configuração, arquivo de imagem, arquivo de fonte, arquivo de vídeo e arquivo de áudio, etc.
| Especificação | ||
| Número da peça | PiiLCD-T050C01 | |
| Dimensão do contorno (mm) | 140,70 (L) x 93,83 (A) x 4,68 (P) | |
| Área ativa (mm) | 108,00 (L) x 64,80 (A) | |
| Resolução (pontos) | 800x (RGB) × 480 | |
| Temperatura operacional (°C) | -20-70 | |
| Temperatura de armazenamento (°C) | -30-80 | |
| Número de pixels (pixels) | 800RGB(H)xRGBx480V) | |
| Painel de toque | CTP | |
| IC do driver | ST7262-G4-E | |
| Arranjo de pixels | Faixa RGB | |
| Modo de exibição | Preto normal, TN, TFT de 5 polegadas | |
| Tratamento da superfície | Anti-reflexo | |
| Ver direção | TODOS | |
| Peso (g) | A definir | |
| Consumo de energia (w) | Painel | A definir (Típ.) |
| Sistema B/L | A definir (Típ.) | |
| Interface | UART | |
| Vida útil do módulo (horas) | 50.000-100.000 | |

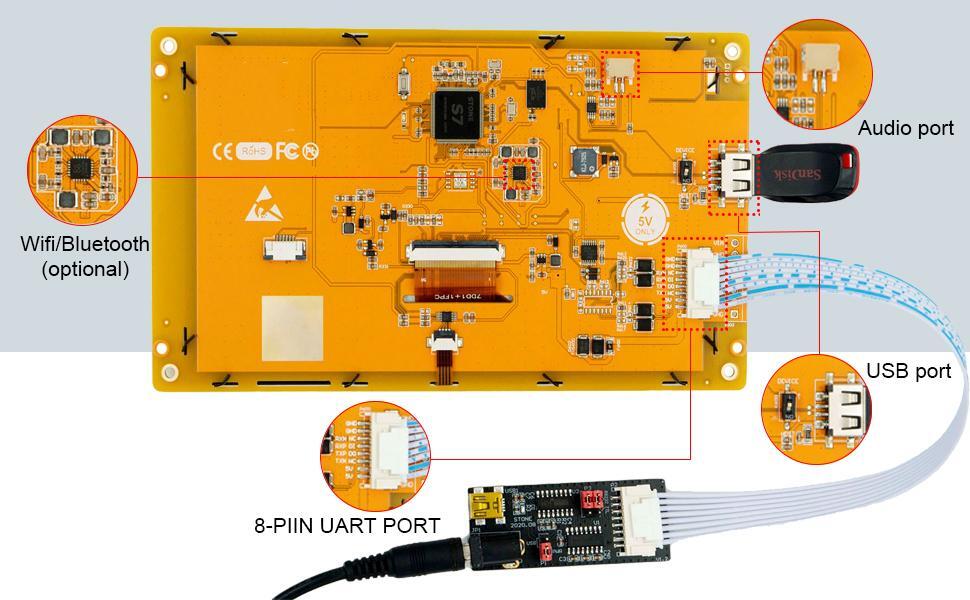

-Totalmente compatível com interface RS232/TTL UART e porta USB.
-Interferência eletromagnética de grau médico
-Você também pode criar seu novo arquivo de projeto para tela LCD tft inteligente no PC com sistema Windows ou MacOS PC
-Nosso módulo HMI TFT LCD é um sistema de exibição completo que vem com software PIISUN gratuito .
-Isso oferece uma maneira fácil de criar uma interface de usuário intuitiva e excelente, mesmo para iniciantes.
-Isso reduzirá 90% do tempo e custo de desenvolvimento.Faz projetar muito fácil.
1. Construa um projeto PIISUN por editor designer PIISUN com arquivos de imagem png/jpg/bmp/svg/gif.
2. Conecte-se ao MCU do cliente através de RS232, TTL diretamente.Plug and play.
3. Escreva um programa simples para MCU controlar o módulo TFT-LCD por meio do conjunto de comandos.
(Código JSON para Módulo TFT-LCD e Código HEX para MCU do Cliente).
Isso é tudo.
Personalização:
1. Como você pode garantir a qualidade do LCD TFT?R: Temos fornecedores de vidro de alta qualidade.Como Tianma, Innolux, Hannstar e BOE.Nossos produtos devem ser 100% testados e com 30 dias de envelhecimento carregado.
2. Quais interfaces você possui para LCD TFT?R: Temos interfaces RGB, LVDS, MIPI e HDMI.
3. Qual tamanho de LCD TFT você pode fornecer?R: Podemos fornecer LCD TFT de 1,3 a 32 polegadas.
4. Vocês fornecem suporte técnico?R: Sim, podemos fornecer suporte técnico gratuito.Temos equipe técnica profissional e de P&D.
5. Quais formas de envio você suporta?R: Apoiamos Fedex, DHL e UPS etc.
